本技術涉及一體化移載裝置，尤其涉及甘蔗健康種苗水肥一體化移載裝置。

背景技術：

1、在進行甘蔗健康種苗移載的過程中，往往是人工通過打缽器進行挖坑作業，人工挖坑效率低，工作人員勞動強度大，且人工挖坑無法準確控制每一排坑洞之間的間距，既影響整個田壟種植的美觀性，也不利于后續人工進行幼苗種植；并且人工挖坑往往無法保證挖出的所有坑洞深度相同，也無法根據不同種類幼苗的種植需求調整相應的坑洞深度；同時在每次挖坑后，挖出的泥土很容易再次散落進坑洞內或者滾到壟溝內，影響幼苗的種植工作，且后續也無法在種完幼苗后快速將種有幼苗的坑洞填充好。

技術實現思路

1、本實用新型的目的在于提供甘蔗健康種苗水肥一體化移載裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：甘蔗健康種苗水肥一體化移載裝置，包括底座臺，還包括：

3、底座臺呈方形板狀，所述底座臺底部兩端的兩側對稱設置有行駛輪，所述底座臺靠近方形通孔一側的中間位置處安裝有連接頭，所述底座臺頂部的一側開設有條形通槽；

4、所述底座臺的頂部安裝有安裝倉，所述安裝倉靠近條形通槽的一側對稱開設有方形通孔，所述安裝倉遠離方形通孔一側的底部開設有排料口，所述安裝倉的內部設置有排料組件，所述安裝倉靠近條形通槽一側的兩端對稱設置有安裝座；

5、兩組所述安裝座通過連接組件與安裝倉的一側連接，所述安裝倉靠近安裝座的一側均勻設置有四組挖坑插管，所述挖坑插管靠近安裝倉一側的頂部安裝有出料管，所述挖坑插管的內部設置有螺旋輸料槳，所述挖坑插管的頂部安裝有與螺旋輸料槳傳動連接的旋轉電機，兩組所述安裝座相互靠近的一端共同安裝有兩組滑桿，且滑桿的外側均勻套設有四組連接套管，四組所述連接套管分別與相鄰一組挖坑插管的外側固定連接，頂部四組所述連接套管的外側皆螺紋設置有第二蝶形螺栓，底部一組所述滑桿外側的中間位置處安裝有固定塊，且固定塊的內側設置有伸縮圍欄，所述伸縮圍欄中間四組鉸接軸分別與四組挖坑插管連接，所述安裝倉靠近安裝座一側兩端的頂部對稱安裝有電動氣缸，且電動氣缸的輸出端與安裝座一端的底部固定連接，所述安裝倉靠近安裝座一側的中間位置處設置有與固定塊相互配合的限位組件。

6、優選的，所述排料組件包括卡槽板，所述安裝倉內部靠近方形通孔的一側安裝有導料倉，且導料倉遠離方形通孔的一側延伸至排料口位置處，所述安裝倉內兩端的底部傾斜設置有卡槽板，兩組所述卡槽板的內側共同插設有導料板，兩組所述卡槽板頂部靠近排料口的一側對稱螺紋設置有第一蝶形螺栓。

7、優選的，所述限位組件包括絲桿，所述絲桿位于安裝倉靠近安裝座一側的中間位置處，所述絲桿外側的頂部和底部對稱安裝有連接軸承，且兩組連接軸承的外圈皆與安裝倉的外側固定連接，所述絲桿的外側螺紋設置有與固定塊相互配合的內螺紋塊，所述內螺紋塊靠近方形通孔的一側與安裝倉外側貼近，所述絲桿的頂端安裝有手輪。

8、優選的，所述連接組件包括滑槽，所述滑槽設置有兩組，且兩組滑槽分別位于安裝倉靠近安裝座一側的兩端，所述滑槽的內部設置有滑塊，所述滑塊的外側與安裝座固定連接，所述滑槽的內底部安裝有彈簧，且彈簧的頂端與滑塊的底部固定連接。

9、優選的，所述內螺紋塊的外側設置有指針，所述安裝倉靠近安裝座一側底部的中間位置處設置有與指針相互配合的深度刻度線。

10、優選的，底部一組所述滑桿的外側設置有與連接套管相互配合的長度刻度線。

11、優選的，所述安裝倉的頂部設置有配重倉，且配重倉的內部設置有配重塊。

12、有益效果

13、與現有技術相比，本實用新型提供了甘蔗健康種苗水肥一體化移載裝置，具備以下有益效果：

14、1、本實用新型設置有四組用于挖坑的挖坑插管，還通過電動氣缸推動四組挖坑插管的底端插進土壤中同時進行挖坑，能有效提高挖坑的效率，也降低了工作人員的勞動強度，同時還能根據不同種類幼苗的生長需要，自由調整四組挖坑插管之間的間距，四組挖坑插管之間通過伸縮圍欄連接，在移動兩側的兩組挖坑插管時，四組挖坑插管之間的間距始終相同，也就能保證每排四組坑洞之間的間距完全相同，以滿足幼苗的生長需要，且有利于工作人員的幼苗種植工作，也提高了田壟在種植幼苗后的美觀性。

15、2、本實用新型由于通過電動氣缸控制四組挖坑插管同步進行挖坑作業，也就能讓挖出的所有坑洞深度都能相同，且通過轉動絲桿，可以使得內螺紋塊在絲桿外側上下移動，進而通過內螺紋塊對固定塊下降的高度進行限制，故而能夠精確控制四組挖坑插管每次插進土壤中的深度，也就能夠精確調整裝置挖坑的深度，以滿足不同種類幼苗的種植需求，大幅提升了整個挖坑裝置的使用效果。

16、3、本實用新型在控制旋轉電機帶動螺旋輸料槳轉動，配合挖坑插管可以在田壟上挖坑，坑中的泥土通過螺旋輸料槳和挖坑插管配合被輸送到挖坑插管的內頂部，然后泥土從出料管排出到位于安裝倉內部的導料倉內，之后泥土順著導料倉和導料板的導向落到兩排坑洞之間的區域，且可以根據相鄰兩排坑洞之間的間距，調整導料板從安裝倉內部伸出的長度，保證出料管排出的泥土能夠準確落到相鄰兩排坑洞之間的區域，既能夠避免挖坑產生的泥土散落進坑洞內或者滾到壟溝內，影響幼苗的種植工作，并且位于兩排坑洞之間的泥土還能便于種植人員后續的填坑作業。

技術特征：

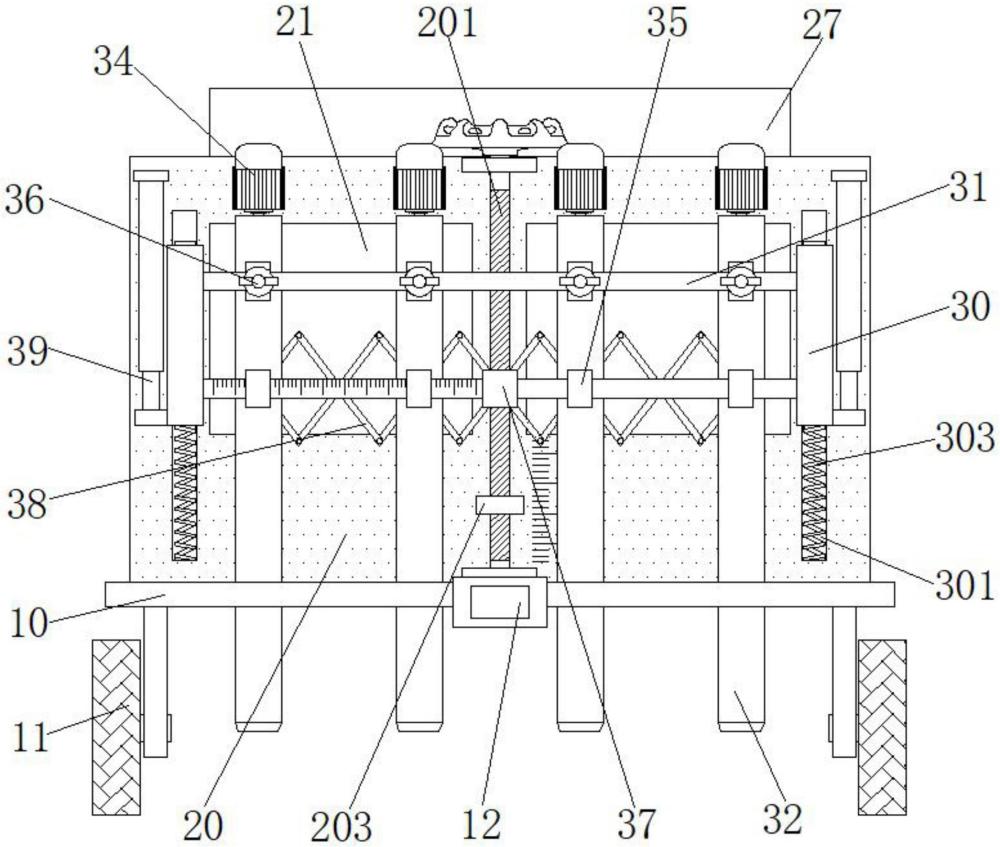

1.甘蔗健康種苗水肥一體化移載裝置，包括底座臺(10)，其特征在于，還包括：

2.根據權利要求1所述的甘蔗健康種苗水肥一體化移載裝置，其特征在于：所述排料組件包括卡槽板(24)，所述安裝倉(20)內部靠近方形通孔(21)的一側安裝有導料倉(23)，且導料倉(23)遠離方形通孔(21)的一側延伸至排料口(22)位置處，所述安裝倉(20)內兩端的底部傾斜設置有卡槽板(24)，兩組所述卡槽板(24)的內側共同插設有導料板(25)，兩組所述卡槽板(24)頂部靠近排料口(22)的一側對稱螺紋設置有第一蝶形螺栓(26)。

3.根據權利要求1所述的甘蔗健康種苗水肥一體化移載裝置，其特征在于：所述限位組件包括絲桿(201)，所述絲桿(201)位于安裝倉(20)靠近安裝座(30)一側的中間位置處，所述絲桿(201)外側的頂部和底部對稱安裝有連接軸承(202)，且兩組連接軸承(202)的外圈皆與安裝倉(20)的外側固定連接，所述絲桿(201)的外側螺紋設置有與固定塊(37)相互配合的內螺紋塊(203)，所述內螺紋塊(203)靠近方形通孔(21)的一側與安裝倉(20)外側貼近，所述絲桿(201)的頂端安裝有手輪(204)。

4.根據權利要求1所述的甘蔗健康種苗水肥一體化移載裝置，其特征在于：所述連接組件包括滑槽(301)，所述滑槽(301)設置有兩組，且兩組滑槽(301)分別位于安裝倉(20)靠近安裝座(30)一側的兩端，所述滑槽(301)的內部設置有滑塊(302)，所述滑塊(302)的外側與安裝座(30)固定連接，所述滑槽(301)的內底部安裝有彈簧(303)，且彈簧(303)的頂端與滑塊(302)的底部固定連接。

5.根據權利要求3所述的甘蔗健康種苗水肥一體化移載裝置，其特征在于：所述內螺紋塊(203)的外側設置有指針，所述安裝倉(20)靠近安裝座(30)一側底部的中間位置處設置有與指針相互配合的深度刻度線。

6.根據權利要求1所述的甘蔗健康種苗水肥一體化移載裝置，其特征在于：底部一組所述滑桿(31)的外側設置有與連接套管(35)相互配合的長度刻度線。

7.根據權利要求1所述的甘蔗健康種苗水肥一體化移載裝置，其特征在于：所述安裝倉(20)的頂部設置有配重倉(27)，且配重倉(27)的內部設置有配重塊。

技術總結
本技術公開了甘蔗健康種苗水肥一體化移載裝置，包括底座臺，還包括：底座臺呈方形板狀，所述底座臺底部兩端的兩側對稱設置有行駛輪，所述底座臺靠近方形通孔一側的中間位置處安裝有連接頭，所述底座臺頂部的一側開設有條形通槽，所述底座臺的頂部安裝有安裝倉。本技術設置有四組用于挖坑的挖坑插管，還通過電動氣缸推動四組挖坑插管的底端插進土壤中同時進行挖坑，能有效提高挖坑的效率，同時還能根據不同種類幼苗的生長需要，自由調整四組挖坑插管之間的間距，在移動兩側的兩組挖坑插管時，四組挖坑插管之間的間距始終相同，也就能保證每排四組坑洞之間的間距完全相同，以滿足幼苗的生長需要，且有利于工作人員的幼苗種植工作。

技術研發人員：胡峰,韓玉琴,曾晶,孫文,馬澤錠,李靜宇
受保護的技術使用者：廣東金作種業科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
