本技術涉及食用菌培植，具體是指一種液體菌種接種槍。

背景技術：

1、目前食用菌培植接種主要通過液體接種方式接種，接種是食用菌培植生產環節不可或缺的一個步驟，傳統接種采用人工接種方式，這種方式存在接種效率低、準確性差、勞動強度大等問題。液體菌種接種槍是一種用于液體培養的真菌的接種設備，近年來，隨著生物技術的發展，液體菌種接種槍的研究逐漸受到關注。現階段，液體菌種接種槍一般分為氣動接種器和電動接種器。氣動接種器是通過氣動原理，相比人工接種，它能夠提高接種效率，但準確性仍有待提高；電動接種器是使用電動馬達驅動，相比氣動接種器，它的準確性更高，但設備成本較高。

技術實現思路

1、本實用新型要解決的技術問題是克服上述技術的缺陷，提供一種液體菌種接種槍，以解決現有技術接種效率低、接種精度差、污染風險高、操作復雜等問題。

2、為解決上述技術問題，本實用新型提供的技術方案為一種液體菌種接種槍：包括氣筒、活塞、以及接種針，所述活塞與氣筒密封滑動連接，所述氣筒前端設有通道一，所述氣筒前端連接有接頭，所述接頭內設有與通道一連接的通道二，所述接頭設有與通道二連通的進液口和出液口，所述進液口設有單向閥一，所述出液口設有單向閥二，所述單向閥二連接有接種針；所述活塞固連有活塞桿，所述氣筒后方設有槍把，所述槍把設有用于推拉活塞桿的驅動機構，所述氣筒與槍把之間設有調節旋鈕，所述調節旋鈕螺紋連接有調節絲桿，所述調節絲桿中部設有供活塞桿穿過的通孔，所述氣筒后端設有供調節絲桿穿過的通孔，所述槍把設有供調節絲桿及活塞桿穿過的通孔，所述調節絲桿與槍把滑動連接，所述調節旋鈕的厚度與氣筒與槍把之間的間距相配適。

3、進一步地，所述驅動機構包括手柄、固連在手柄上端的u型支架、與u型支架轉動連接的u型板，所述u型支架的兩個翼桿轉動連接在槍把兩側，所述u型板的兩個翼板分別于u型支架的兩個翼桿轉動連接，所述u型板的腹板設有直徑大于活塞桿直徑的通孔，所述活塞桿后端部經設有u型板的通孔穿過且其后端部設有螺紋，所述活塞桿后端部螺紋連接有壓板。

4、進一步地，所述氣筒的與接頭連接的連接端面設有o型槽，o型槽內設有o型密封圈。

5、本實用新型與現有技術相比的優點在于：可以快速、準確地將菌種接種到培養基中，提高了接種效率，縮短了時間；可以精確控制接種量，避免了手工接種過程中可能出現的誤差，保證了結果的準確性；可以實現無菌操作，有效降低了接種過程中的污染風險，提高了成功率；液體菌種接種槍操作簡單，降低了工作人員的工作強度，提高了工作效率；也可以應用于各種液體培養真菌的實驗和生產場景，具有較強的適應性。

技術特征：

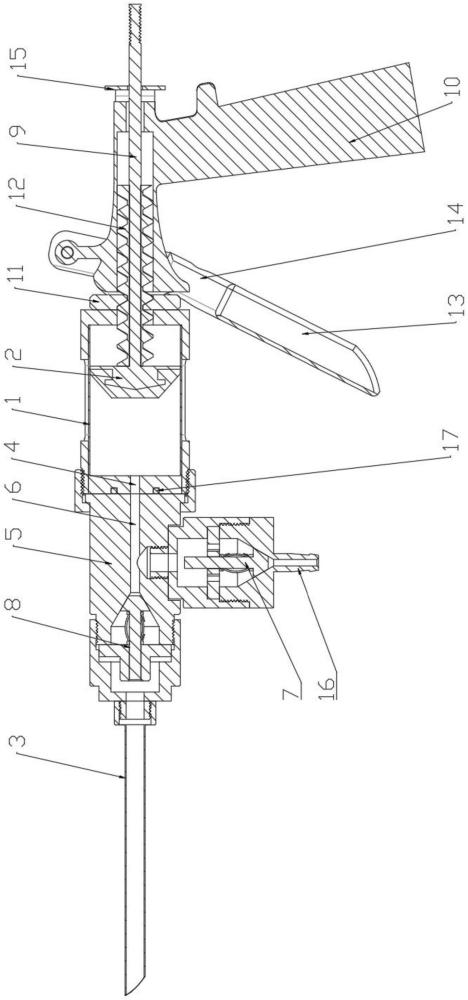

1.一種液體菌種接種槍，包括氣筒(1)、活塞(2)、以及接種針(3)，所述活塞(2)與氣筒(1)密封滑動連接，其特征在于：

2.根據權利要求1所述的一種液體菌種接種槍，其特征在于：所述驅動機構包括手柄(13)、固連在手柄(13)上端的u型支架(14)、與u型支架(14)轉動連接的u型板(15)，所述u型支架(14)的兩個翼桿轉動連接在槍把(10)兩側，所述u型板(15)的兩個翼板分別于u型支架(14)的兩個翼桿轉動連接，所述u型板(15)的腹板設有直徑大于活塞桿(9)直徑的通孔，所述活塞桿(9)后端部經設有u型板(15)的通孔穿過且其后端部設有螺紋，所述活塞桿(9)后端部螺紋連接有壓板。

3.根據權利要求1所述的一種液體菌種接種槍，其特征在于：所述接種針(3)與單向閥二(8)螺紋連接。

4.根據權利要求1所述的一種液體菌種接種槍，其特征在于：所述單向閥一(7)設有連接管(16)。

5.根據權利要求1-4任一所述的一種液體菌種接種槍，其特征在于：所述接頭(5)與氣筒(1)螺紋連接。

6.根據權利要求5所述的一種液體菌種接種槍，其特征在于：所述氣筒(1)的與接頭(5)連接的連接端面設有o型槽，o型槽內設有o型密封圈(17)。

技術總結
本技術公開了一種液體菌種接種槍：包括氣筒、活塞、接種針，氣筒前端設有通道一，氣筒前端連接有接頭，接頭內設有與通道一連接的通道二，接頭設有與通道二連通的進液口和出液口，進液口設有單向閥一，出液口設有單向閥二，單向閥二連接有接種針；活塞固連有活塞桿，氣筒后方設有槍把，槍把設有用于推拉活塞桿的驅動機構，氣筒與槍把之間設有調節旋鈕，調節旋鈕螺紋連接有調節絲桿。本技術可以快速、準確地將菌種接種到培養基中，提高了接種效率，可以精確控制接種量，也可以應用于各種液體培養真菌的實驗和生產場景，具有較強的適應性。

技術研發人員：唐俊龍,王江霞,周睿武,李學濤,張歡,王鴻杰,李佳岐,葸路杰,杜嘉蘆,李昊基,孫夢嬌,李添成,陳佩霖,張文靜,馬紅梅
受保護的技術使用者：蘭州工業學院
技術研發日：20240715
技術公布日：2025/4/28
