本技術涉及割草設備領域，具體涉及割草機。

背景技術：

1、割草機在發展農業機械化、提高工作效率、提高農業生產效率上起著重要的作用，割草機作為農業生產中有著重要作用的工具，對農作物的產量、園林的美化工作有著最直的接影響。

2、傳統的割草機在工作當中只能對較為平整的地塊進行割草工作，而對于有斜坡的地塊割草效果不盡如人意，存在著一定的局限性。

技術實現思路

1、本實用新型的目的在于克服上述傳統技術的不足之處，提供一種切割角度可調的割草機。

2、本實用新型的目的是通過以下技術措施來達到的：割草機，其特征在于：包括懸掛支架、傳動裝置、割草裝置和排草裝置，所述懸掛支架用于連接動力機，所述傳動裝置安裝在懸掛支架上，所述割草裝置包括固定連接桿、傳動箱、切割盤和切割角度調整裝置，所述固定連接桿的一端與懸掛支架固定連接，所述固定連接桿的另一端與傳動箱鉸接，所述傳動箱與切割盤傳動連接，所述切割角度調整裝置用于調節切割角度。

3、作為一種優選方案：所述傳動裝置包括傳動軸和傳動輪，所述傳動輪固定安裝在傳動軸上，所述傳動輪與傳動箱傳動連接，所述排草裝置設置在割草裝置遠離懸掛支架的一側。

4、作為一種優選方案：所述排草裝置包括驅動組件、安裝架和排草輪，所述驅動組件用于驅動排草輪轉動，所述排草輪轉動安裝在安裝架內，所述安裝架的頂部安裝有蓋板。

5、作為一種優選方案：所述驅動組件包括變速箱和傳動桿，所述變速箱的輸入端與傳動軸傳動連接，所述傳動桿的一端與變速箱傳動連接，所述傳動桿的另一端與排草輪傳動連接。

6、作為一種優選方案：所述切割角度調整裝置包括液壓油缸、第一弧形連接架和第二弧形連接架，所述第一弧形連接架的一端與固定連接桿鉸接，所述第一弧形連接架的另一端與第二弧形連接架鉸接，所述第二弧形連接架遠離第一弧形連接架的一端與傳動箱鉸接。

7、作為一種優選方案：所述液壓油缸的一端鉸接在固定連接桿遠離傳動箱的一端，所述液壓油缸的另一端鉸接在第一弧形連接架和第二弧形連接架的連接處。

8、作為一種優選方案：所述懸掛支架上固定連接有軸套，所述軸套內套裝有轉軸，所述轉軸包括一根縱向軸和一根橫向軸，所述縱向軸和橫向軸一體化設置，所述固定連接桿固定連接在橫向軸上，所述轉軸的頂部鉸接有拉桿，所述拉桿遠離縱向軸的一端與固定連接桿鉸接。

9、由于采用了上述技術方案，與現有技術相比，本實用新型的優點是：

10、本實用新型公開了一種切割角度可調的割草機，包括懸掛支架、傳動裝置、割草裝置和排草裝置，所述懸掛支架用于連接動力機，所述傳動裝置安裝在懸掛支架上，所述割草裝置包括固定連接桿、傳動箱、切割盤和切割角度調整裝置，所述固定連接桿的一端與懸掛支架固定連接，所述固定連接桿的另一端與傳動箱鉸接，所述傳動箱與切割盤傳動連接，所述切割角度調整裝置用于調節切割角度；

11、割草裝置的角度可調，從而突破了割草裝置對于地形工作的局限性，不僅可以在平整地面中工作，同時也可以滿足斜坡地塊中的工作需求；

12、以拖拉機為動力，無需再提供其他動力，采用油缸進行角度和高度的調節，結構更加穩定可靠，后期也方便于維修。

13、下面結合附圖和具體實施方式對本實用新型作進一步說明。

技術特征：

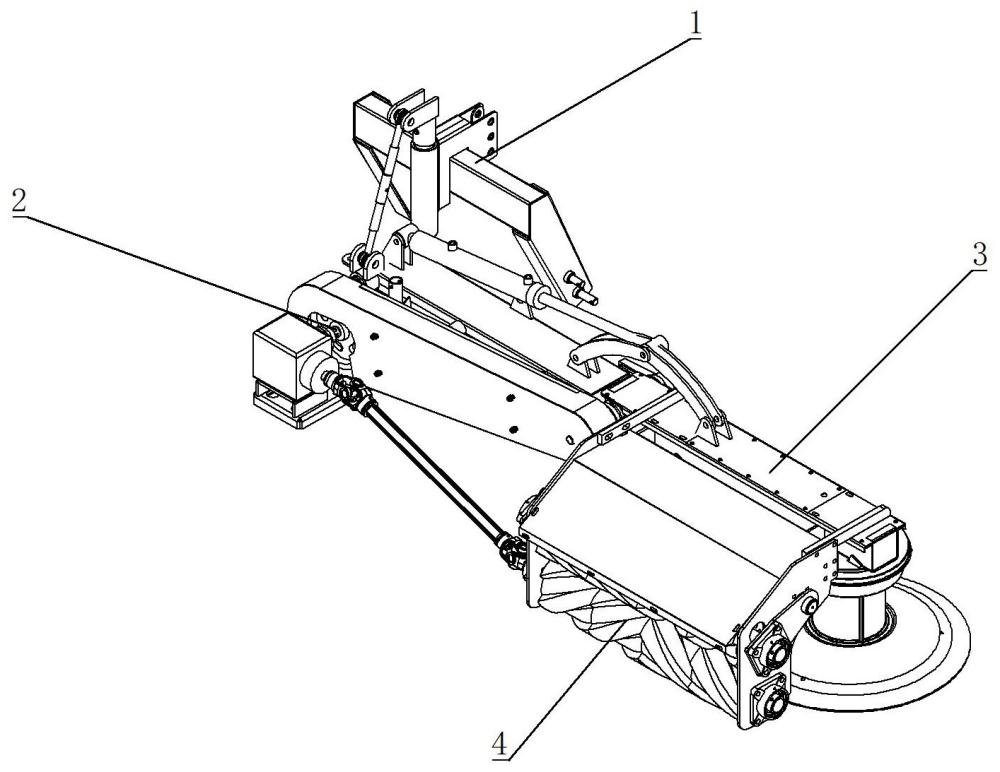

1.割草機，其特征在于：包括懸掛支架（1）、傳動裝置（2）、割草裝置（3）和排草裝置（4），所述懸掛支架（1）用于連接動力機，所述傳動裝置（2）安裝在懸掛支架（1）上，所述割草裝置（3）包括固定連接桿（31）、傳動箱（32）、切割盤（33）和切割角度調整裝置（34），所述固定連接桿（31）的一端與懸掛支架（1）固定連接，所述固定連接桿（31）的另一端與傳動箱（32）鉸接，所述傳動箱（32）與切割盤（33）傳動連接，所述切割角度調整裝置（34）用于調節切割角度。

2.根據權利要求1所述的割草機，其特征在于：所述傳動裝置（2）包括傳動軸（21）和傳動輪（22），所述傳動輪（22）固定安裝在傳動軸（21）上，所述傳動輪（22）與傳動箱（32）傳動連接，所述排草裝置（4）設置在割草裝置（3）遠離懸掛支架（1）的一側。

3.根據權利要求2所述的割草機，其特征在于：所述排草裝置（4）包括驅動組件（41）、安裝架（42）和排草輪（43），所述驅動組件（41）用于驅動排草輪（43）轉動，所述排草輪（43）轉動安裝在安裝架（42）內，所述安裝架（42）的頂部安裝有蓋板（421）。

4.根據權利要求3所述的割草機，其特征在于：所述驅動組件（41）包括變速箱（411）和傳動桿（412），所述變速箱（411）的輸入端與傳動軸（21）傳動連接，所述傳動桿（412）的一端與變速箱（411）傳動連接，所述傳動桿（412）的另一端與排草輪（43）傳動連接。

5.根據權利要求1至4中任一所述的割草機，其特征在于：所述切割角度調整裝置（34）包括液壓油缸（341）、第一弧形連接架（342）和第二弧形連接架（343），所述第一弧形連接架（342）的一端與固定連接桿（31）鉸接，所述第一弧形連接架（342）的另一端與第二弧形連接架（343）鉸接，所述第二弧形連接架（343）遠離第一弧形連接架（342）的一端與傳動箱（32）鉸接。

6.根據權利要求5所述的割草機，其特征在于：所述液壓油缸（341）的一端鉸接在固定連接桿（31）遠離傳動箱（32）的一端，所述液壓油缸（341）的另一端鉸接在第一弧形連接架（342）和第二弧形連接架（343）的連接處。

7.根據權利要求5所述的割草機，其特征在于：所述懸掛支架（1）上固定連接有軸套（5），所述軸套（5）內套裝有轉軸（6），所述轉軸（6）包括一根縱向軸和一根橫向軸，所述縱向軸和橫向軸一體化設置，所述固定連接桿（31）固定連接在橫向軸上，所述轉軸（6）的頂部鉸接有拉桿（7），所述拉桿（7）遠離縱向軸的一端與固定連接桿（31）鉸接。

技術總結
本技術公開了一種切割角度可調的割草機，包括懸掛支架、傳動裝置、割草裝置和排草裝置，所述懸掛支架用于連接動力機，所述傳動裝置安裝在懸掛支架上，所述割草裝置包括固定連接桿、傳動箱、切割盤和切割角度調整裝置，所述固定連接桿的一端與懸掛支架固定連接，所述固定連接桿的另一端與傳動箱鉸接，所述傳動箱與切割盤傳動連接，所述切割角度調整裝置用于調節切割角度；割草裝置的角度可調，從而突破了割草裝置對于地形工作的局限性，不僅可以在平整地面中工作，同時也可以滿足斜坡地塊中的工作需求，采用油缸進行角度和高度的調節，結構更加穩定可靠，后期也方便于維修。

技術研發人員：宋明雅
受保護的技術使用者：濰坊福潤得園林機械有限公司
技術研發日：20240711
技術公布日：2025/4/28
