本技術涉及滅茬耙，具體地，涉及一種具有高效調平裝置的拖拉機用滅茬耙。

背景技術：

1、目前，滅茬耙是由拖拉機牽引用于農田碎土的耕整機械。

2、現有技術中，一般滅茬耙在工作和運輸時，運輸輪胎的升降油缸和牽引處調平油缸是分兩個油路單獨控制的，當輪胎起落調節升降油缸時，由于拖拉機和牽引頭連接的牽引點位置是固定不動的，會導致耙架整體失衡，這時就要再調節調平油缸使耙架與之配合讓其整體處于水平狀態，保持平衡，操作繁瑣，調平效率低下，不便于對滅茬耙進行調平操作。而且，這種油路方式不僅多占用兩套拖拉機的液壓系統，操作調平速度還慢，效率低，現在急需一種具有高效調平裝置的拖拉機用滅茬耙來解決上述出現的問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種具有高效調平裝置的拖拉機用滅茬耙，以解決上述背景技術中提出的問題，本實用新型結構合理，調平便捷，調平速度快，調平效率高。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種具有高效調平裝置的拖拉機用滅茬耙，包括：

3、滅茬耙架，滅茬耙架底部設置有前耙組和后耙組；

4、滅茬耙架頂部的一側轉動設置有連接桿，連接桿遠離滅茬耙架的一側設置有調平油缸，調平油缸的伸縮軸上轉動設置有與拖拉機相連接的牽引縱梁，滅茬耙架遠離牽引縱梁的一側轉動設置有輪架起落支臂，輪架起落支臂上設置有運輸輪胎，滅茬耙架遠離牽引縱梁的一側轉動設置有置于輪架起落支臂上方的升降油缸，升降油缸的伸縮軸與輪架起落支臂之間轉動連接，滅茬耙架與拖拉機之間設置有用于驅動調平油缸、升降油缸進行同時伸縮以調節滅茬耙架保持水平的供油組件。

5、進一步地，供油組件包括設置在調平油缸的進口端、升降油缸的進口端的一對分進油管，一對分進油管上設置有第一油路分配器，調平油缸的出口端、升降油缸的出口端上設置有一對分出油管，一對分出油管上設置有第二油路分配器，第一油路分配器上設置有主進油管，第二油路分配器上設置有主出油管，主進油管、主出油管分別與拖拉機上的液壓站相連接；

6、液壓站包括設置在拖拉機上的油箱，油箱上通過管路設置有電機油泵，電機油泵上通過管路設置有電磁閥，電磁閥的一端與主進油管相連接，電磁閥的另一端與主出油管相連接，電磁閥通過管路與油箱相連接。

7、進一步地，輪架起落支臂、升降油缸、連接桿分別與滅茬耙架之間均通過銷軸轉動連接，升降油缸的伸縮軸與輪架起落支臂之間、調平油缸的伸縮軸與牽引縱梁之間均通過銷軸轉動連接。

8、進一步地，滅茬耙架靠近牽引縱梁的一側轉動設置有置于連接桿下方的限深油缸，限深油缸的伸縮軸上轉動設置有安裝架，安裝架內部設置有限深輪，安裝架與滅茬耙架之間轉動連接。

9、進一步地，限深油缸、安裝架分別與滅茬耙架之間均通過銷軸轉動連接，限深油缸的伸縮軸與安裝架之間通過銷軸轉動連接。

10、進一步地，滅茬耙架上設置有固定架，固定架上設置有置于前耙組與運輸輪胎之間的鎮壓碎土輥。

11、進一步地，第一油路分配器和第二油路分配器規格相同，第一油路分配器內部開設有三通槽。

12、根據本實用新型的一種具有高效調平裝置的拖拉機用滅茬耙，通過使用供油組件對調平油缸、升降油缸同時進行供液壓油，從而使調平油缸、升降油缸同時進行伸縮，從而在運輸輪胎和連接拖拉機的牽引縱梁的作用下為支撐點使滅茬耙架調節并保持水平，操作簡單，調平效率高，起到便于對滅茬耙架進行調平的作用；

13、通過使液壓站中的電機油泵工作將油箱內部的液壓油送至電磁閥內部，在電磁閥的作用對第一油路分配器進行輸送液壓油經分進油管進入調平油缸的進口端、升降油缸的進口端從而驅動調平油缸和升降油缸進行同時伸長，液壓油從調平油缸的出口端、升降油缸的出口端流出經分出油管流到第二油路分配器內部，然后經電磁閥回流至油箱內部，當需要使調平油缸和升降油缸進行同時縮短時，同理通過電磁閥對第二油路分配器進行輸送液壓油并流經調平油缸和升降油缸內部驅動其同時進行縮短，液壓油回流至第一油路分配器內部并經電磁閥回流至油箱內部，從而實現調平油缸和升降油缸進行同時伸縮，從而加快對滅茬耙架的調平速度，調平效率高。

技術特征：

1.一種具有高效調平裝置的拖拉機用滅茬耙，包括：

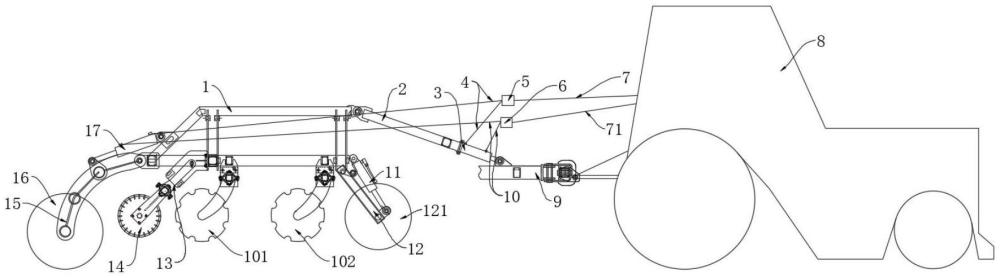

2.根據權利要求1所述的一種具有高效調平裝置的拖拉機用滅茬耙，其特征在于，所述供油組件包括設置在所述調平油缸(3)的進口端、所述升降油缸(17)的進口端的一對分進油管(4)，一對所述分進油管(4)上設置有第一油路分配器(5)，所述調平油缸(3)的出口端、所述升降油缸(17)的出口端上設置有一對分出油管(10)，一對分出油管(10)上設置有第二油路分配器(6)，所述第一油路分配器(5)上設置有主進油管(7)，所述第二油路分配器(6)上設置有主出油管(71)，所述主進油管(7)、所述主出油管(71)分別與拖拉機(8)上的液壓站(18)相連接；

3.根據權利要求1所述的一種具有高效調平裝置的拖拉機用滅茬耙，其特征在于，所述輪架起落支臂(15)、升降油缸(17)、連接桿(2)分別與滅茬耙架(1)之間均通過銷軸轉動連接，所述升降油缸(17)的伸縮軸與輪架起落支臂(15)之間、所述調平油缸(3)的伸縮軸與所述牽引縱梁(9)之間均通過銷軸轉動連接。

4.根據權利要求1所述的一種具有高效調平裝置的拖拉機用滅茬耙，其特征在于，所述滅茬耙架(1)靠近所述牽引縱梁(9)的一側轉動設置有置于所述連接桿(2)下方的限深油缸(11)，所述限深油缸(11)的伸縮軸上轉動設置有安裝架(12)，所述安裝架(12)內部設置有限深輪(121)，所述安裝架(12)與所述滅茬耙架(1)之間轉動連接。

5.根據權利要求4所述的一種具有高效調平裝置的拖拉機用滅茬耙，其特征在于，所述限深油缸(11)、安裝架(12)分別與滅茬耙架(1)之間均通過銷軸轉動連接，所述限深油缸(11)的伸縮軸與安裝架(12)之間通過銷軸轉動連接。

6.根據權利要求1所述的一種具有高效調平裝置的拖拉機用滅茬耙，其特征在于，所述滅茬耙架(1)上設置有固定架(13)，所述固定架(13)上設置有置于前耙組(102)與運輸輪胎(16)之間的鎮壓碎土輥(14)。

7.根據權利要求2所述的一種具有高效調平裝置的拖拉機用滅茬耙，其特征在于，所述第一油路分配器(5)和第二油路分配器(6)規格相同，所述第一油路分配器(5)內部開設有三通槽(51)。

技術總結
本技術提供一種具有高效調平裝置的拖拉機用滅茬耙，包括：滅茬耙架，滅茬耙架底部設置有前耙組和后耙組；滅茬耙架頂部的一側轉動設置有連接桿，連接桿遠離滅茬耙架的一側設置有調平油缸，調平油缸的伸縮軸上轉動設置有與拖拉機相連接的牽引縱梁，滅茬耙架遠離牽引縱梁的一側轉動設置有輪架起落支臂，輪架起落支臂上設置有運輸輪胎，滅茬耙架遠離牽引縱梁的一側轉動設置有置于輪架起落支臂上方的升降油缸，升降油缸的伸縮軸與輪架起落支臂之間轉動連接，滅茬耙架與拖拉機之間設置有用于驅動調平油缸、升降油缸進行同時伸縮以調節滅茬耙架保持水平的供油組件，本技術結構合理，調平便捷，調平速度快，調平效率高。

技術研發人員：張遼,劉杰,張備,閆頌,褚欣
受保護的技術使用者：徐州中陽農業機械有限公司
技術研發日：20240729
技術公布日：2025/4/28
