本技術涉及蔬菜種植，具體為一種多層立體式蔬菜種植裝置。

背景技術：

1、蔬菜種子培育是指種子從吸脹作用開始的一系列有序的生理過程和形態發生過程，種子的萌發需要適宜的溫度，適量的水分，充足的空氣，種子萌發時，首先是吸水，種子浸水后使種皮膨脹、軟化，可以使更多的氧透過種皮進入種子內部，同時二氧化碳透過種皮排出，里面的物理狀態發生變化。

2、公告號為cn219088061u的中國專利公開了一種立體式多層無土蔬菜種子培育架，涉及到蔬菜種子培育領域，該專利通過水箱和活動種植板的設置，使用水箱和活動種植板的相互配合將平面的種植空間升級成為了立體式的種植，大大提高了土地空間的使用率，在溫室大棚中更是節約了成本，利用水箱進行水培栽種，方便控制生產溫度以及及時的補充養分，而且利用固定套和海綿圈的相互配合，可以輔助蔬菜苗保持在穩定的角度進行生產，避免根莖因為晃動而受到損傷。

3、上述專利的蔬菜培育裝置在實際使用過程中，結構復雜，多層結構難以滿足光照需求，培養效果不佳。

技術實現思路

1、本實用新型的目的在于提供一種多層立體式蔬菜種植裝置，解決了上述背景技術中提出的蔬菜培育裝置在實際使用過程中，結構復雜，多層結構難以滿足光照需求，培養效果不佳的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種多層立體式蔬菜種植裝置，包括裝置底座、三個種植架和立體支柱，三個所述種植架設置在裝置底座的上方，所述立體支柱設置在三個種植架的內部，所述裝置底座的上端安裝有搖頭電機，所述立體支柱與種植架之間安裝有固定支架，所述固定支架的內部安裝有導水管。

3、優選的，所述裝置底座與搖頭電機通過固定螺絲連接，所述搖頭電機的電機軸與立體支柱的下端通過聯軸器固定連接。

4、優選的，所述種植架的外部設置有一體成型的防護罩，所述防護罩的內部設置有蔬菜培育腔，所述蔬菜培育腔的外部四邊均設置有一體成型的斜向擋板。

5、優選的，所述種植架的內部中間設置有一體成型的通口，所述通口用于安裝有固定支架，所述固定支架的一端內部安裝有彈簧卡扣，所述通口的四邊均設置有一體成型的定位卡槽，所述彈簧卡扣嵌入定位卡槽與種植架卡合。

6、優選的，所述立體支柱的中間設置有三個單向閥，且所述立體支柱的內部安裝有水管，所述單向閥與水管密封連接，且水管的上端安裝有培育水箱，所述單向閥的外部設置有導水管，種植架的內部設置有一體成型的導水孔，所述導水管延伸至導水孔內部與種植架密封連接，所述導水孔與蔬菜培育腔連通。

7、優選的，所述培育水箱的內部下端設置有過濾芯，且所述培育水箱的內部安裝有電動泵，且電動泵用于抽水至種植架的內部。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型的培育裝置在使用時，將需要培育的蔬菜幼苗放置在種植架的內部，通過蔬菜培育腔進行培育，通過疊放的種植架進行多層立體式培養種植工作，省出大量空間，并且采用斜向擋板和通口的設置，使得種植架內部的蔬菜幼苗在不同的位置，均可以接收到光照，滿足光合作用的光照需求，提高種植培養的效果，結構簡單，以便長期使用。

10、2、本實用新型通過在裝置底座安裝搖頭電機，搖頭電機帶動立體支柱整體轉動，立體支柱通過固定支架帶動多個種植架同步旋轉，旋轉過程中，使得蔬菜培育腔內部的蔬菜幼苗充分進行光照工作，適應不同位置的培育環境，功能性好，有利于長期使用。

11、3、本實用新型通過在立體支柱上方設置培育水箱，通過電動泵導入水分至導水管內部，通過單向閥調節流向，以便進行均勻灌溉工作，提高培育蔬菜的工作質量，并且通過固定支架內部的彈簧卡扣，方便種植架與立體支柱之間的安裝工作，功能性好，以便清潔工作，使用便捷，實用性強。

技術特征：

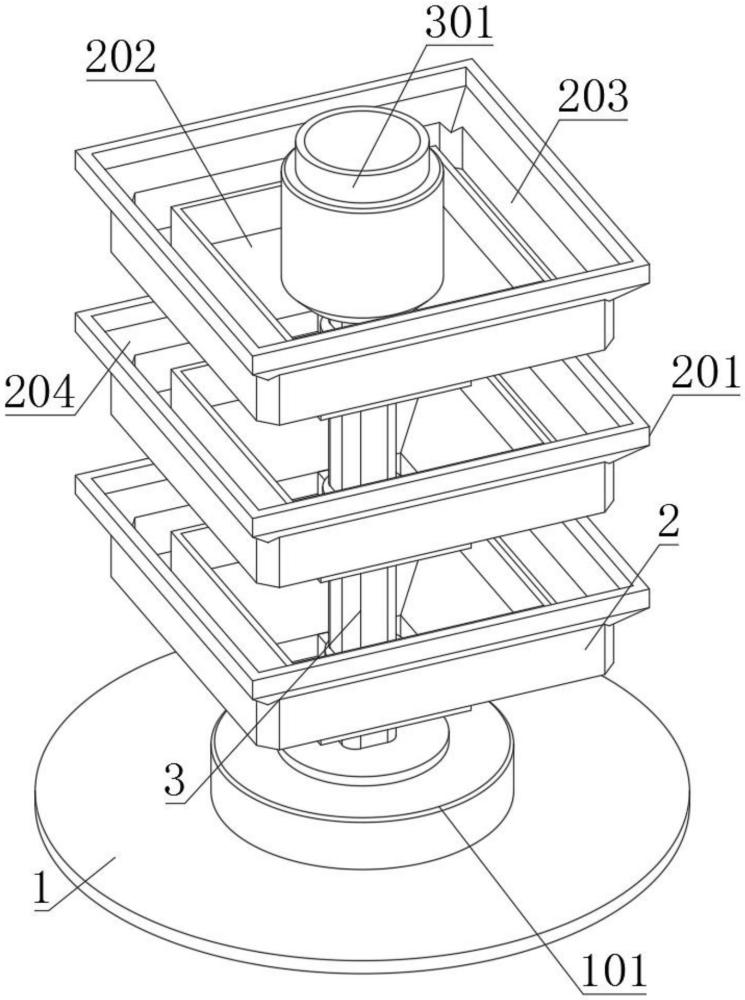

1.一種多層立體式蔬菜種植裝置，包括裝置底座(1)、三個種植架(2)和立體支柱(3)，其特征在于，三個所述種植架(2)設置在裝置底座(1)的上方，所述立體支柱(3)設置在三個種植架(2)的內部，所述裝置底座(1)的上端安裝有搖頭電機(101)，所述立體支柱(3)與種植架(2)之間安裝有固定支架(302)，所述固定支架(302)的內部安裝有導水管(304)。

2.根據權利要求1所述的一種多層立體式蔬菜種植裝置，其特征在于：所述裝置底座(1)與搖頭電機(101)通過固定螺絲連接，所述搖頭電機(101)的電機軸與立體支柱(3)的下端通過聯軸器固定連接。

3.根據權利要求1所述的一種多層立體式蔬菜種植裝置，其特征在于：所述種植架(2)的外部設置有一體成型的防護罩(201)，所述防護罩(201)的內部設置有蔬菜培育腔(203)，所述蔬菜培育腔(203)的外部四邊均設置有一體成型的斜向擋板(204)。

4.根據權利要求3所述的一種多層立體式蔬菜種植裝置，其特征在于：所述種植架(2)的內部中間設置有一體成型的通口(202)，所述通口(202)用于安裝有固定支架(302)，所述固定支架(302)的一端內部安裝有彈簧卡扣(305)，所述通口(202)的四邊均設置有一體成型的定位卡槽(205)，所述彈簧卡扣(305)嵌入定位卡槽(205)與種植架(2)卡合。

5.根據權利要求3所述的一種多層立體式蔬菜種植裝置，其特征在于：所述立體支柱(3)的中間設置有三個單向閥(303)，且所述立體支柱(3)的內部安裝有水管，所述單向閥(303)與水管密封連接，且水管的上端安裝有培育水箱(301)，所述單向閥(303)的外部設置有導水管(304)，種植架(2)的內部設置有一體成型的導水孔(206)，所述導水管(304)延伸至導水孔(206)內部與種植架(2)密封連接，所述導水孔(206)與蔬菜培育腔(203)連通。

6.根據權利要求5所述的一種多層立體式蔬菜種植裝置，其特征在于：所述培育水箱(301)的內部下端設置有過濾芯，且所述培育水箱(301)的內部安裝有電動泵，且電動泵用于抽水至種植架(2)的內部。

技術總結
本技術公開了一種多層立體式蔬菜種植裝置，屬于蔬菜種植技術領域。一種多層立體式蔬菜種植裝置，包括裝置底座、三個種植架和立體支柱，裝置底座的上端安裝有搖頭電機，立體支柱與種植架之間安裝有固定支架，所述固定支架的內部安裝有導水管。本技術解決了現有的蔬菜培育裝置在實際使用過程中，結構復雜，多層結構難以滿足光照需求，培養效果不佳的問題，本技術通過疊放的種植架進行多層立體式培養種植工作，省出大量空間，并且采用斜向擋板和通口的設置，使得種植架內部的蔬菜幼苗在不同的位置，均可以接收到光照，滿足光合作用的光照需求，提高種植培養的效果，結構簡單，以便長期使用。

技術研發人員：邵峰,李斌,楊超華,曹義好
受保護的技術使用者：馬鞍山晨睿農業發展有限公司
技術研發日：20240726
技術公布日：2025/4/28
