本技術涉及噴灌機，具體為一種水肥藥智能噴灌機。

背景技術：

1、隨著農田標準化建設的推進，農田配套建有灌水用的標準化水渠，便于收集雨水和存水供噴灌車提供水源，農業植保機械是農業生產過程必要的裝備，現有的機械化噴灌設備為大型的行走式噴灌車，具有幅寬大、工作效率高等優點，主要應用在大地塊的農田。

2、現有的大型行走式噴灌車噴射水肥藥的范圍主要依靠水泵的動力或者是噴頭的功能，需要較大的動力或者質量較好的噴頭才能達到更大范圍的灌溉，并且大型噴灌機較長的運輸管道一旦出現問題會導致整個噴灌機停止工作進行長時間的維修，費時費力。

3、因此，有必要提供一種水肥藥智能噴灌機解決上述技術問題。

技術實現思路

1、本實用新型的目的在于提供一種水肥藥智能噴灌機，以解決上述背景技術存在大型噴灌機較長的運輸管道一旦出現問題會導致整個噴灌機停止工作進行長時間的維修，費時費力的問題，本實用新型技術方案針對現有技術解決方案過于單一的技術問題，提供了顯著不同于現有技術的解決方案。

2、為實現上述目的，本實用新型提供如下技術方案：一種水肥藥智能噴灌機，包括設置在地面表面兩側的行走車，所述行走車的頂部中心安裝有水箱，所述水箱的頂部轉動安裝有弧形管道，所述弧形管道相對的一端等距設置有可拆卸的運輸管道，所述行走車的頂部外側安裝有與水箱連通的肥藥箱。

3、優選的，所述行走車的頂部靠近水箱的四角設置有第一l板，所述第一l板的內側安裝有帶有通孔的安裝板，并且所述安裝板通孔內部設置有軸承與弧形管道為轉動連接，所述第一l板朝向水箱的一端頂部安裝有支撐安裝板的第二l板。

4、優選的，相鄰的兩組所述運輸管道相對的一端套接有法蘭盤，并且所述法蘭盤的內部等距開設有螺紋孔，所述法蘭盤的底部安裝有行走輪。

5、優選的，所述運輸管道的外側等距安裝有三角支架，所述運輸管道的底部等距設置有貫穿三角支架的噴射管道，所述噴射管道的底部安裝有噴頭。

6、優選的，所述運輸管道內部開設有第一通道與第二通道，并且所述第一通道與第二通道交錯設置，所述第二通道的底部連接噴射管道。

7、優選的，所述第二通道內徑小于第一通道內徑。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型通過設置的第一l板與第二l板對安裝板進行支撐固定，然后通過在安裝板頂部開設的通孔內部設置軸承與弧形管道形成轉動連接，使得行走車可以自由發生轉動，通過設置的法蘭盤使得運輸管道為可拆卸連接，在運輸管道出現問題時可以及時更換運輸管道在進行噴灌工作，解決了現有技術中運輸管道一旦出現問題會導致整個噴灌機停止工作進行長時間的維修，費時費力的問題；

10、本實用新型通過設置的第一通道與第二通道用于運輸肥藥水源，并且通過第二通道可以將肥藥水源運輸到噴射管道內部經過噴頭進行全方位噴灌，并且通過設置的第二通道內徑小于第一通道內徑使得肥藥水源在第一通道流向第二通道時可以加速肥藥水源的流通，進而可以更快的運輸肥藥水源，在采用低效率的水泵也可以達到優良的運輸效率。

技術特征：

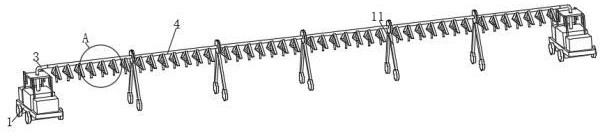

1.一種水肥藥智能噴灌機，包括設置在地面表面兩側的行走車（1），其特征在于：所述行走車（1）的頂部中心安裝有水箱（2），所述水箱（2）的頂部轉動安裝有弧形管道（3），所述弧形管道（3）相對的一端等距設置有可拆卸的運輸管道（4），所述行走車（1）的頂部外側安裝有與水箱（2）連通的肥藥箱（5）。

2.根據權利要求1所述的一種水肥藥智能噴灌機，其特征在于：所述行走車（1）的頂部靠近水箱（2）的四角設置有第一l板（6），所述第一l板（6）的內側安裝有帶有通孔的安裝板（7），并且所述安裝板（7）通孔內部設置有軸承與弧形管道（3）為轉動連接，所述第一l板（6）朝向水箱（2）的一端頂部安裝有支撐安裝板（7）的第二l板（8）。

3.根據權利要求2所述的一種水肥藥智能噴灌機，其特征在于：相鄰的兩組所述運輸管道（4）相對的一端套接有法蘭盤（9），并且所述法蘭盤（9）的內部等距開設有螺紋孔（10），所述法蘭盤（9）的底部安裝有行走輪（11）。

4.根據權利要求3所述的一種水肥藥智能噴灌機，其特征在于：所述運輸管道（4）的外側等距安裝有三角支架（12），所述運輸管道（4）的底部等距設置有貫穿三角支架（12）的噴射管道（13），所述噴射管道（13）的底部安裝有噴頭（14）。

5.根據權利要求4所述的一種水肥藥智能噴灌機，其特征在于：所述運輸管道（4）內部開設有第一通道（15）與第二通道（16），并且所述第一通道（15）與第二通道（16）交錯設置，所述第二通道（16）的底部連接噴射管道（13）。

6.根據權利要求5所述的一種水肥藥智能噴灌機，其特征在于：所述第二通道（16）內徑小于第一通道（15）內徑。

技術總結
本技術公開了一種水肥藥智能噴灌機，包括設置在地面表面兩側的行走車，所述行走車的頂部中心安裝有水箱，所述水箱的頂部轉動安裝有弧形管道，所述弧形管道相對的一端等距設置有可拆卸的運輸管道，所述行走車的頂部外側安裝有與水箱連通的肥藥箱。本技術通過設置的第一L板與第二L板對安裝板進行支撐固定，然后通過在安裝板頂部開設的通孔內部設置軸承與弧形管道形成轉動連接，使得行走車可以自由發生轉動，通過設置的法蘭盤使得運輸管道為可拆卸連接，在運輸管道出現問題時可以及時更換運輸管道在進行噴灌工作，解決了現有技術中運輸管道一旦出現問題會導致整個噴灌機停止工作進行長時間的維修，費時費力的問題。
