本技術涉及水利設備，具體而言，涉及一種拆裝式灌溉給水栓。

背景技術：

1、給水栓作為一種關鍵的水利設施，它不僅承擔著將地下管道中的水資源有效輸送至地表的重要角色，還與地面輸水管網緊密配合，為農業灌溉、園林綠化、市政用水等多種用途提供可靠的水源，特別是在現代農業中，給水栓在地面灌溉系統和移動式噴灌系統中的應用極為廣泛，它能夠根據需求精準控制水量，確保水資源的高效利用，減少浪費，同時提高農作物的灌溉效率和生長環境的質量。

2、經檢索，中國專利申請?zhí)枮?02120225244.5的專利，公開了一種農田灌溉給水栓，包括防水帽檐、防水帽頂、防水帽殼體、防雨檐、水栓主體以及出水支管一，所述防水帽殼體上端表面設有防水帽頂，所述防水帽殼體上端邊緣設有防水帽檐，位于防水帽頂下方，所述防水帽殼體下端邊緣設有防雨檐，所述防水帽殼體安裝在水栓主體上端，所述防水帽殼體下表面開設有防水腔。

3、上述專利中存在以下不足：1.在通過出水管一和出水管二進行輸水時，由于不同的使用需求，當不需要同時從兩個出水管排水時，不便于根據需要對出水管一和出水管二進行單獨封閉，不便于提高使用的多樣性適應性較差；2.在對水流進行輸送過程中，不便于實現對水源內雜質的過濾，大量雜質堆積到進水管內容易降低設備的使用壽命，

4、因此亟需一種拆裝式灌溉給水栓來解決上述問題。

技術實現思路

1、本實用新型的目的在于：針對目前存在的在通過出水管一和出水管二進行輸水時，由于不同的使用需求，當不需要同時從兩個出水管排水時，不便于根據需要對出水管一和出水管二進行單獨封閉，不便于提高使用的多樣性適應性較差；在對水流進行輸送過程中，不便于實現對水源內雜質的過濾，大量雜質堆積到進水管內容易降低設備的使用壽命的問題。

2、為了實現上述發明目的，本實用新型提供了以下技術方案：

3、一種拆裝式灌溉給水栓，以改善上述問題。

4、本申請具體是這樣的：

5、一種拆裝式灌溉給水栓，包括通水管和固定連接于通水管外壁的第一分水管和第二分水管，所述通水管內壁滑動連接有調流部件，其中所述調流部件包括開設于通水管內壁的移動槽，所述通水管內壁通過移動槽滑動連接有堵塞板，所述堵塞板底壁轉動連接有第一齒輪，所述第一齒輪底壁固定連接有擋板，所述擋板與第一分水管和第二分水管相配合，所述堵塞板底壁轉動連接有第二齒輪，所述第一齒輪與第二齒輪嚙合相連，所述第二齒輪頂壁連接有調節組件，所述通水管底壁連接有過濾部件，所述通水管、第一分水管和第二分水管相連通。

6、作為本申請優選的技術方案，所述調節組件包括固定連接于第二齒輪頂壁的轉動桿，所述轉動桿內壁開設有限位槽，所述轉動桿內壁通過限位槽滑動連接有聯動板，所述聯動板頂壁轉動連接有第一螺桿，所述堵塞板頂壁固定連接有第二螺桿，所述第一螺桿和第二螺桿分別與通水管螺紋相連。

7、作為本申請優選的技術方案，所述過濾部件包括固定連接于通水管底壁的過濾網，所述過濾網內壁轉動連接有清掃桿，所述清掃桿外壁固定連接有均勻分布的轉動葉，所述清掃桿外壁固定連接有清掃板，所述清掃板與過濾網相配合。

8、作為本申請優選的技術方案，所述通水管外壁螺紋連接有殼體，所述殼體內壁螺紋連接有閥座，所述殼體內壁固定連接有分隔板。

9、作為本申請優選的技術方案，所述殼體頂壁固定連接有氣囊墊，所述氣囊墊關于殼體的中軸線對稱設置有兩組，所述殼體外壁固定連接有充氣閥，所述充氣閥側壁固定連接有連通管，所述充氣閥、連通管和氣囊墊相連通。

10、在本申請的方案中：

11、1.通過轉動第一螺桿從而帶動聯動板在限位槽的作用下向下滑動的同時還帶動了轉動桿進行轉動，從而實現了第二齒輪的轉動，通過第二齒輪與第一齒輪嚙合的作用下帶動了擋板進行偏轉，從而根據需要對第一分水管或第二分水管進行堵塞，從而提高了使用的多樣性，解決了現有技術中在通過出水管一和出水管二進行輸水時，由于不同的使用需求，當不需要同時從兩個出水管排水時，不便于根據需要對出水管一和出水管二進行單獨封閉，不便于提高使用的多樣性適應性較差的問題；

12、2.通過過濾網可以實現對雜質的過濾同時通過清掃板的作用下可以防止過濾網堵塞，更加方便使用，解決了現有技術中在對水流進行輸送過程中，不便于實現對水源內雜質的過濾，大量雜質堆積到進水管內容易降低設備的使用壽命的問題。

技術特征：

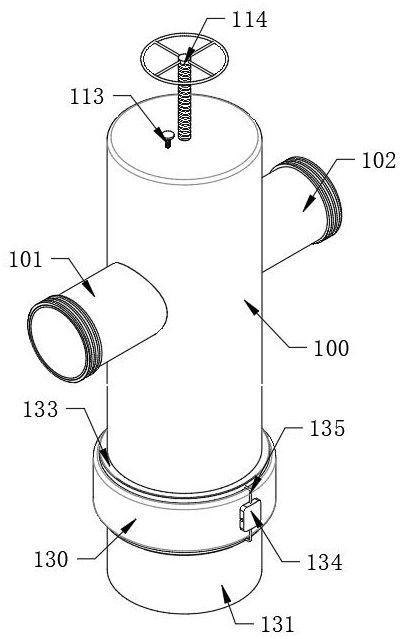

1.一種拆裝式灌溉給水栓，包括通水管（100）和固定連接于通水管（100）外壁的第一分水管（101）和第二分水管（102），其特征在于，所述通水管（100）內壁滑動連接有調流部件，其中所述調流部件包括開設于通水管（100）內壁的移動槽（103），所述通水管（100）內壁通過移動槽（103）滑動連接有堵塞板（104），所述堵塞板（104）底壁轉動連接有第一齒輪（105），所述第一齒輪（105）底壁固定連接有擋板（106），所述擋板（106）與第一分水管（101）和第二分水管（102）相配合，所述堵塞板（104）底壁轉動連接有第二齒輪（107），所述第一齒輪（105）與第二齒輪（107）嚙合相連，所述第二齒輪（107）頂壁連接有調節組件，所述通水管（100）底壁連接有過濾部件，所述通水管（100）、第一分水管（101）和第二分水管（102）相連通。

2.根據權利要求1所述的一種拆裝式灌溉給水栓，其特征在于，所述調節組件包括固定連接于第二齒輪（107）頂壁的轉動桿（110），所述轉動桿（110）內壁開設有限位槽（111），所述轉動桿（110）內壁通過限位槽（111）滑動連接有聯動板（112），所述聯動板（112）頂壁轉動連接有第一螺桿（113），所述堵塞板（104）頂壁固定連接有第二螺桿（114），所述第一螺桿（113）和第二螺桿（114）分別與通水管（100）螺紋相連。

3.根據權利要求1所述的一種拆裝式灌溉給水栓，其特征在于，所述過濾部件包括固定連接于通水管（100）底壁的過濾網（120），所述過濾網（120）內壁轉動連接有清掃桿（121），所述清掃桿（121）外壁固定連接有均勻分布的轉動葉（122），所述清掃桿（121）外壁固定連接有清掃板（123），所述清掃板（123）與過濾網（120）相配合。

4.根據權利要求3所述的一種拆裝式灌溉給水栓，其特征在于，所述通水管（100）外壁螺紋連接有殼體（130），所述殼體（130）內壁螺紋連接有閥座（131），所述殼體（130）內壁固定連接有分隔板（132）。

5.根據權利要求4所述的一種拆裝式灌溉給水栓，其特征在于，所述殼體（130）頂壁固定連接有氣囊墊（133），所述氣囊墊（133）關于殼體（130）的中軸線對稱設置有兩組，所述殼體（130）外壁固定連接有充氣閥（134），所述充氣閥（134）側壁固定連接有連通管（135），所述充氣閥（134）、連通管（135）和氣囊墊（133）相連通。

技術總結
本技術提供了一種拆裝式灌溉給水栓，屬于水利設備技術領域，包括通水管和固定連接于通水管外壁的第一分水管和第二分水管，通水管內壁滑動連接有調流部件，其中調流部件包括開設于通水管內壁的移動槽，通水管內壁通過移動槽滑動連接有堵塞板，堵塞板底壁轉動連接有第一齒輪，第一齒輪底壁固定連接有擋板，堵塞板底壁轉動連接有第二齒輪，第一齒輪與第二齒輪嚙合相連，第二齒輪頂壁連接有調節組件，通水管底壁連接有過濾部件，通水管、第一分水管和第二分水管相連通，通過對擋板的角度進行調節，從而可以對第一分水管或者第二分水管進行堵塞，便于提高適用性，通過過濾部件的作用下便于延長給水栓的使用壽命，實用性更強。

技術研發人員：林玉東,李波,鄧彪
受保護的技術使用者：成都齊沃農業科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
