本技術屬于基坑施工,特別涉及一種超深基坑鋼支撐用軸力計加固支撐結構。
背景技術:
1、在地鐵施工過程中,需要在超深基坑中進行施工操作,常利用鋼支撐對基坑圍護結構進行支撐,來確保施工過程中的安全性。其中,鋼支撐對基坑側壁圍護結構的支撐力大小則由軸力計進行監測。目前,由于軸力計的斷面較小,安裝在鋼支撐端部和地鐵深基坑圍護結構之間,施加預應力后鋼支撐端部接觸面壓強過大,導致鋼支撐端部鋼板發生變形,影響地鐵深基坑施工安全。
技術實現思路
1、為了解決以上問題,本實用新型提供了一種超深基坑鋼支撐用軸力計加固支撐結構。
2、為實現上述目的,本實用新型所采用的技術方案如下:

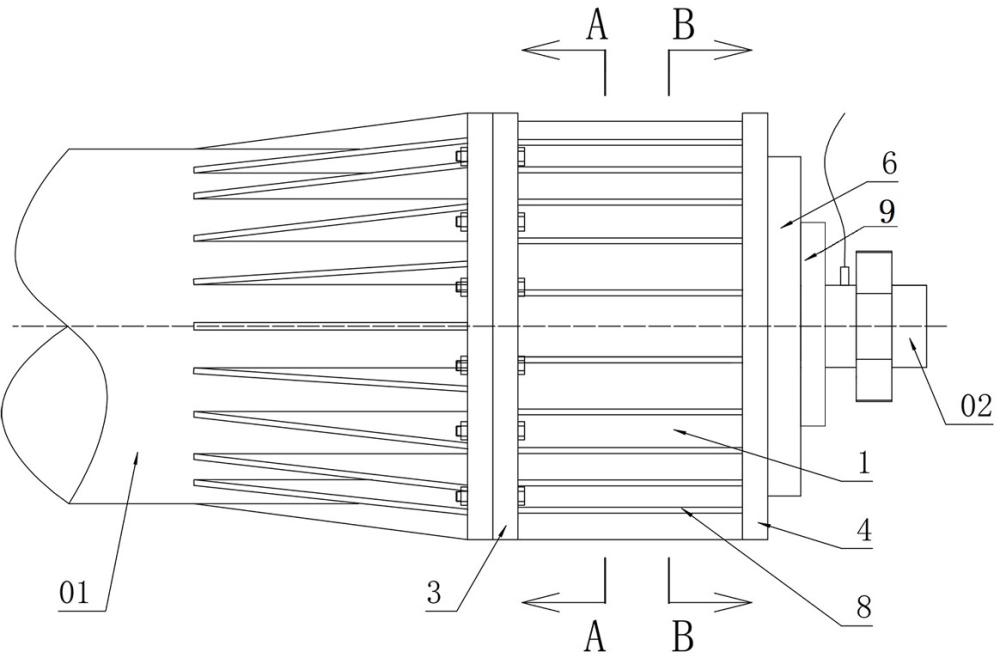

3、一種超深基坑鋼支撐用軸力計加固支撐結構,包括圓柱狀的連接管,所述連接管的內部設有支撐加固組件,所述連接管的連接端與鋼支撐端部相連,所述軸力計設置于連接管的支撐端、且與支撐加固組件抵接。
4、進一步的,所述支撐加固組件包括若干塊加固肋板,若干塊加固肋板呈放射狀縱向設置于連接管的中部,若干塊加固肋板的內側邊緣設置于連接管的中部,若干塊加固肋板的外側邊緣所在圓的直徑大于軸力計的端部外徑。
5、進一步的,所述加固肋板為四塊,四塊加固肋板呈十字交叉狀布置,四塊加固肋板的外側邊緣與連接管的內壁相連。
6、進一步的,所述連接管與鋼支撐端部通過法蘭盤相連,所述加固肋板的一端與法蘭盤固連。
7、進一步的,所述連接管的支撐端設有端蓋,所述端蓋的中部設有方形口,所述方形口內能夠容納墊板,所述墊板的內側壁能夠與加固肋板抵接、外側壁能夠與軸力計的端部抵接。
8、進一步的,所述端蓋的邊緣大于連接管的外徑,所述墊板的厚度大于端蓋的厚度。
9、進一步的,所述墊板的內側面四周設有與方形口相匹配的止口,所述墊板的外側邊緣為與端蓋邊緣相匹配的圓形或方形。
10、進一步的,所述墊板的外側與軸力計之間設有過渡鋼板,所述過渡鋼板的尺寸介于方形口與墊板的外形尺寸之間。
11、進一步的,所述過渡鋼板的中部嵌裝磁鐵,所述磁鐵為電磁鐵或永磁鐵。
12、進一步的,所述連接管的外壁上徑向設有若干個支撐肋,所述支撐肋的兩端分別與法蘭盤及端蓋相連。
13、本實用新型與現有技術相比,所取得的技術進步在于:
14、本實用新型通過在鋼支撐端部加裝連接管,并在連接管的內部安裝支撐加固組件,安裝時可將軸力計置于連接管的支撐端并抵接在支撐加固組件上,利用支撐加固組件有效分散軸向力,避免鋼支撐端部鋼板變形過大影響對地鐵深基坑的支撐。采用本實用新型能夠有效提高鋼支撐端部承載能力,可將支撐變形控制在要求范圍內,為地鐵深基坑施工提供安全保障。
1.一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:包括圓柱狀的連接管,所述連接管的內部設有支撐加固組件,所述連接管的連接端與鋼支撐端部相連,所述軸力計設置于連接管的支撐端、且與支撐加固組件抵接。
2.根據權利要求1所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述支撐加固組件包括若干塊加固肋板,若干塊加固肋板呈放射狀縱向設置于連接管的中部,若干塊加固肋板的內側邊緣設置于連接管的中部,若干塊加固肋板的外側邊緣所在圓的直徑大于軸力計的端部外徑。
3.根據權利要求2所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述加固肋板為四塊,四塊加固肋板呈十字交叉狀布置,四塊加固肋板的外側邊緣與連接管的內壁相連。
4.根據權利要求2所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述連接管與鋼支撐端部通過法蘭盤相連,所述加固肋板的一端與法蘭盤固連。
5.根據權利要求2-4任一項所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述連接管的支撐端設有端蓋,所述端蓋的中部設有方形口,所述方形口內能夠容納墊板,所述墊板的內側壁能夠與加固肋板抵接、外側壁能夠與軸力計的端部抵接。
6.根據權利要求5所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述端蓋的邊緣大于連接管的外徑,所述墊板的厚度大于端蓋的厚度。
7.根據權利要求6所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述墊板的內側面四周設有與方形口相匹配的止口,所述墊板的外側邊緣為與端蓋邊緣相匹配的圓形或方形。
8.根據權利要求7所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述墊板的外側與軸力計之間設有過渡鋼板,所述過渡鋼板的尺寸介于方形口與墊板的外形尺寸之間。
9.根據權利要求8所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述過渡鋼板的中部嵌裝磁鐵。
10.根據權利要求5所述的一種超深基坑鋼支撐用軸力計加固支撐結構,其特征在于:所述連接管的外壁上徑向設有若干個支撐肋,所述支撐肋的兩端分別與法蘭盤及端蓋相連。
