本發明涉及農業器械，具體涉及一種油菜籽采收裝置。

背景技術：

1、油茶作為食用油和飼料的重要來源之一，在農業生產中占有重要地位，因此在我國分布廣泛。同時，油菜還具有觀賞價值、能源價值以及改善土壤結構等多重功效，為農業可持續發展做出了重要貢獻。

2、在油菜收割過程中，需要將油菜籽從油菜桿上進行脫離處理，傳統的收割方法通常是采用人工收割的方式進行處理，在油菜籽不易炸裂脫落前，將油菜桿整體進行砍伐，采用晾曬的方式以排出水分，在后續進行脫粒處理；不僅工作效率慢，且采摘過程中遇到風雨天氣時，容易導致油菜籽吸濕而發生霉變風險。

3、因此，在大面積采摘過程中，通常采用機械采摘的方式，但是，油菜籽的成熟度決定了其果莢的硬度和籽粒的飽滿度。隨著成熟度的增加，果莢逐漸變得干燥而脆弱，籽粒也更加飽滿。如果油菜籽尚未完全成熟，莖稈韌性高、水分含量大，此時莖稈容易纏繞堵塞刀片，需要鋒利的刀片對莖干進行高頻切割處理；如果油菜籽成熟過度，莖稈易折斷，籽粒極易脫落，需要降低刀片與油菜桿接觸時對果莢的沖擊，減少籽粒的脫落。而在同一區域生長的油菜，可能因微氣候差異、病蟲害或雜草干擾等原因，在成熟度方面存在差異。因此本發明提供一種能根據當前油菜成熟度進行調節的油菜籽采收裝置。

技術實現思路

1、為解決上述問題，本發明提供一種油菜籽采收裝置，用于根據當前油菜籽的成熟度不同，切換不同的采摘方式，保障油菜籽采收的進行。

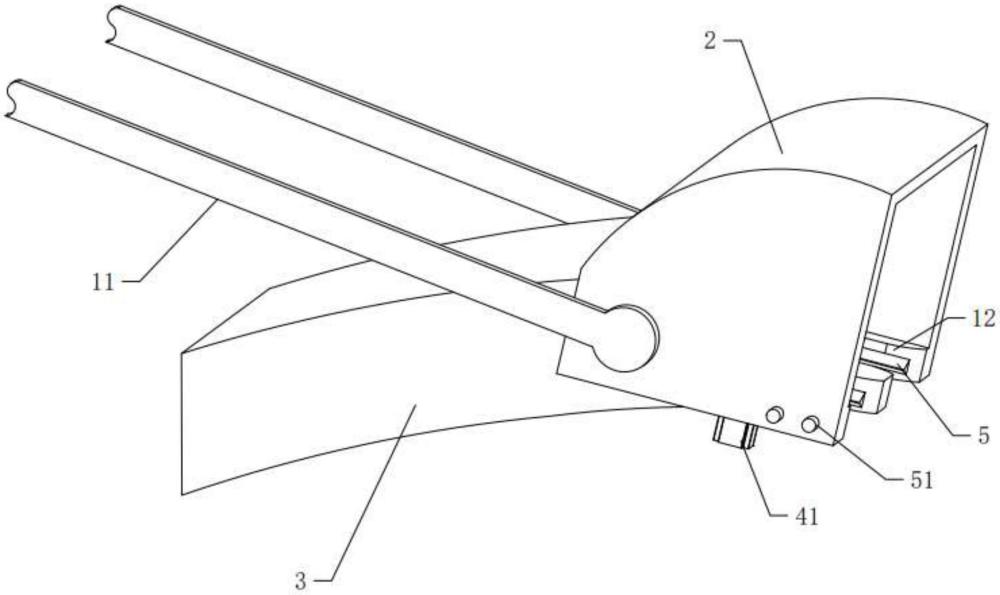

2、為了實現上述目的，本發明的技術方案如下：一種油菜籽采收裝置，包括用于在田地進行行走的拖拉機，拖拉機的前進方向上設有用于收集油菜莢的采收機構；采收機構包括支撐板，支撐板與拖拉機固定連接，支撐板底部開有若干用于容納油菜植株的加工槽，加工槽內設有用于切割油菜桿的切割機構；

3、支撐板頂部固定連接有遮擋板，遮擋板一側設有傳送管道，傳送管道位于支撐板遠離加工槽的一側；

4、遮擋板的兩側連通有用于吹動油菜莢進行移動的風力機構，傳送管道內部設有用于測量傳送管道內油菜莢重量的重量檢測機構；

5、還包括處理器，處理器用于基于油菜莢重量判斷當前切割機構切割油菜的成熟度，基于成熟度控制風力機構和切割機構進行工作。

6、進一步，傳送管道靠近支撐板的一側高度高于傳送管道遠離支撐板的一側。

7、進一步，切割機構包括若干切割片和分割片，相鄰的加工槽之間設有中心塊，中心塊與支撐板固定連接，切割片和分割片以中心塊為中心對稱布置；

8、切割片位于加工槽的中心處，切割片中心處同軸固定連接有轉軸，轉軸一端同軸固定連接有第一電機；轉軸與支撐板轉動配合，第一電機與處理器電連接；

9、分割片位于加工槽的兩側，支撐板上還固定連接有電推桿，電推桿位于加工槽遠離中心塊的一側，電推桿與處理器電連接。

10、進一步，支撐板內開有隱藏槽，隱藏槽與加工槽連通，切割片位于隱藏槽內；相鄰的切割片之間還連接有橫桿，橫桿與轉軸轉動配合，橫桿與支撐板滑動配合；

11、支撐板中心處固定連接有第二電機，第二電機與處理器電連接，第二電機的輸出軸同軸固定連接有絲桿，絲桿與支撐板轉動配合；絲桿上滑動配合有螺母塊，螺母塊上固定連接有滑塊，滑塊與橫桿固定連接，且滑塊與螺母塊不處于同一高度方向上；

12、絲桿上還同軸固定連接有若干驅動齒，驅動齒與中心塊轉動配合，驅動齒的上下兩側分別嚙合有第一齒條和第二齒條；第一齒條遠離第二齒條的一端貫穿中心塊，第一齒條與中心塊滑動配合，第一齒條與加工槽靠近第一齒條的一側的分割片固定連接；第二齒條遠離第一齒條的一端貫穿中心塊，第二齒條與中心塊滑動配合，第二齒條與加工槽靠近第二齒條的一側的分割片固定連接；

13、當螺母塊帶動橫桿運動至距離中心塊的最近點時，切割片深入加工槽內，第一齒條和第二齒條帶動分割片向靠近加工槽中心處的一側進行移動；當螺母塊帶動橫桿運動至距離中心塊的最遠點時，切割片隱藏至隱藏槽內，第一齒條和第二齒條帶動分割片向遠離加工槽中心處的一側進行移動。

14、進一步，電推桿電連接有用于控制電推桿進行啟動的按鈕，支撐板內開有滑槽，滑槽與隱藏槽連通，且橫桿與滑槽滑動配合，按鈕位于滑槽內；

15、當螺母塊帶動橫桿運動至距離中心塊的最近點時，橫桿與按鈕相抵；當螺母塊帶動橫桿運動至距離中心塊的最遠點時，橫桿與按鈕分離。

16、進一步，傳送管道中心處分割有隔板，隔板上開有若干連接孔。

17、進一步，傳送管道內轉動配合有鏈條，鏈條一端固定連接有驅動件，鏈條位于隔板的下方；鏈條上嚙合有若干嚙合齒，嚙合齒上固定連接有若干與連接孔對應的抓齒，抓齒的直徑大于連接孔的高度。

18、進一步，風力機構包括位于遮擋板外壁的若干送風口，送風口位于切割片的上方，且送風口的出氣方向朝向傳送管道；送風口連通有氣管，氣管遠離送風口的一端連通有抽氣泵，抽氣泵與處理器電連接；

19、重量檢測機構包括第一壓力傳感器和第二壓力傳感器，第一壓力傳感器位于隔板的頂部，第一壓力傳感器與隔板固定連接；第二壓力傳感器位于鏈條的下方，第二壓力傳感器與傳送管道固定連接；

20、第一壓力傳感器用于實時檢測油菜莢施加的第一壓力數據，將第一壓力數據發送至處理器；第二壓力傳感器用于實時檢測油菜莢施加的第二壓力數據，將第二壓力數據發送至處理器；

21、處理器用于將第一壓力數據與設定的第一標準值進行對比，若第一壓力數據大于標準值，則向第二電機發送外推指令、向第一電機發送高功率指令以及向抽氣泵發送吹風指令；若第一壓力數據小于標準值，則將第二壓力數據與設定的第二標準值進行對比，若第二壓力數據大于第二標準值，則向第二電機發送回縮指令、向第一電機發送低功率指令以及向抽氣泵發送負壓指令；若第二壓力數據小于第二標準值，則向第二電機發送外推指令、向第一電機發送高功率指令以及向抽氣泵發送吹風指令。

22、進一步，傳送管道內部還固定連接有若干加熱管，加熱管與處理器電連接；

23、處理器還用于當?shù)谝粔毫?shù)據大于標準值和第二壓力數據小于第二標準值時，處理器向加熱管發送啟動指令。

24、進一步，支撐板上開有回收管，回收管一端與傳送管道連通，回收管靠近隔板的一端位于鏈條的上方，回收管另一端與外界連通。

25、采用上述方案有以下有益效果：

26、1、本方案，由于同一區域內的油茶成熟度不同，因此切割機構切割后的油菜莢會存在重量的區別，利用重量檢測機構對油菜莢重量進行測量，以確定當前油菜的成熟度，方便后續根據成熟度進行調整，減少油菜籽采收過程中的損傷和油菜籽的丟失。

27、2、本方案，在對油菜莢進行收集過程中，利用遮擋板對切割機構與油菜桿接觸過程的上方進行遮擋，以便于對油菜莢內可能發生炸裂的油菜籽進行收集處理；同時通過風力機構基于成熟度進行吹動或吸取，對于成熟度高的油菜莢，便于將油菜莢后油菜籽進行吸取至傳送管道；對于成熟度低的油菜莢，以產生風力吹動，輔助推動傳送管道內部存在的油菜莢進行移動，減少發生堵塞的概率，便于對油菜莢進行采收處理。

28、3、本方案，在風力機構進行吹動過程中，還根據成熟度對風力機構的連通熱風或冷風進行控制，以減少傳送管道內殘留的液體，保障傳送管道干燥度，進而便于后續對油菜籽的保存處理。

29、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
