本實用新型涉及一種去污裝置，具體是一種自循環水果清洗裝置。

背景技術：

近年來，黨中央、國務院高度重視農業、農村和農民問題，提出了包括全面免征農業稅在內的一系列惠農政策，整個果品行業，以科學發展觀統領全局，注重提升果品產業的綜合競爭力，促進了整個果業的穩定與可持續發展，從而能延長水果的保質期，傳統的清洗機械在清洗過程中容易對水果造成損壞，給人們帶來了較大的麻煩，因此急需一種改進的技術來解決上述技術缺陷。

技術實現要素：

本實用新型的目的在于提供一種自循環水果清洗裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種自循環水果清洗裝置，包括攪拌裝置和清洗裝置；所述攪拌裝置包括箱體、毛刷、刷桿、卡環、轉軸、聯軸器和攪拌電機；所述箱體固定設置在桌面上；所述攪拌電機固定設置在箱體內腔的底部；所述聯軸器一端固定設置在攪拌電機上，另一端固定設置在轉軸上；所述轉軸固定設置在聯軸器的頂部上；所述卡環一端固定設置在轉軸上，另一端固定設置在刷桿上；所述刷桿固定設置在箱體的內部；所述毛刷固定設置在刷桿上；所述清洗裝置包括閥門、出水口、箱門、儲物箱、活動隔板、水泵、水管、過濾罩、導線、鉸鏈、噴頭、箱蓋、提手、紫外線燈、燈罩和控制開關；所述鉸鏈一端固定設置在箱蓋上，另一端固定設置在箱體上；所述箱蓋固定設置在箱體的頂部；所述提手固定設置在箱蓋的頂部；所述紫外線燈固定設置在箱蓋的底部；所述燈罩固定設置在紫外線燈的外側上；所述控制開關固定設置在提手的右側；所述活動隔板固定設置在攪拌電機的右側；所述箱門固定設置在箱體右側的底部；所述儲物箱固定設置在活動隔板與箱門之間；所述導線固定設置在箱體的左側頂部上；所述水管一端固定箱體的內部，且在左側內壁上，另一端固定設置在箱體隔板內壁中；所述過濾罩固定設置在水管上，且在箱體內壁中；所述水泵固定設置在水管上，且在攪拌電機的左側；所述噴頭固定設置在水管上。

作為本實用新型進一步的方案：所述箱蓋底部設置有紫外線燈，且設置數量為三個。

作為本實用新型進一步的方案：所述噴頭等距排列在水管上，且設置數目為四個。

作為本實用新型再進一步的方案：所述儲物箱設置在活動隔板與箱門之間。

與現有技術相比，本實用新型的有益效果是：

本實用新型裝置通過攪拌裝置對水果進行攪拌處理，使水果上的污垢去除至水中，通過清洗裝置對清洗后的污垢進行處理，裝置內設置有紫外線燈能夠在進行清洗的時候?qū)λM(jìn)行消毒處理，并且內部設置有水泵和過濾罩能夠使水循環使用，避免了水資源的浪費；本實用新型裝置具有結構簡單，操作方便，節省人力，工作效率高等優點。

附圖說明

圖1為一種自循環水果清洗裝置的結構示意圖。

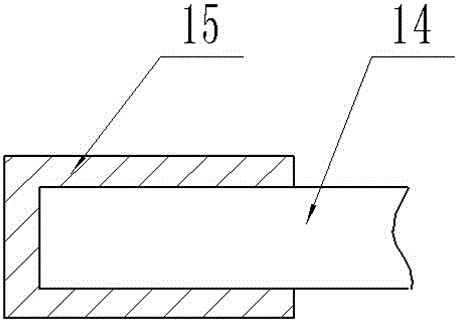

圖2為一種自循環水果清洗裝置中過濾罩的結構示意圖。

圖中：1-箱體，2-毛刷，3-刷桿，4-卡環，5-閥門，6-出水口，7-箱門，8-儲物箱，9-活動隔板，10-轉軸，11-聯軸器，12-攪拌電機，13-水泵，14-水管，15-過濾罩，16-導線，17-鉸鏈，18-噴頭，19-箱蓋，20-提手，21-紫外線燈，22-燈罩，23-控制開關。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種自循環水果清洗裝置，包括攪拌裝置和清洗裝置；所述攪拌裝置包括箱體1、毛刷2、刷桿3、卡環4、轉軸10、聯軸器11和攪拌電機12；所述箱體1固定設置在桌面上；所述攪拌電機12固定設置在箱體1內腔的底部；所述聯軸器11一端固定設置在攪拌電機12上，另一端固定設置在轉軸10上；所述轉軸10固定設置在聯軸器11的頂部上；所述卡環4一端固定設置在轉軸10上，另一端固定設置在刷桿3上，對刷桿3進行固定，方便拆卸能夠進行清洗更換；所述刷桿3固定設置在箱體1的內部；所述毛刷2固定設置在刷桿3上；所述清洗裝置包括閥門5、出水口6、箱門7、儲物箱8、活動隔板9、水泵13、水管14、過濾罩15、導線16、鉸鏈17、噴頭18、箱蓋19、提手20、紫外線燈21、燈罩22和控制開關23；所述鉸鏈17一端固定設置在箱蓋19上，另一端固定設置在箱體1上；所述箱蓋19固定設置在箱體1的頂部；所述提手20固定設置在箱蓋19的頂部；所述紫外線燈21固定設置在箱蓋19的底部，能夠在對水果進行清理時，起到消毒殺菌的作用，食用更加安全；所述燈罩15固定設置在紫外線燈21的外側上，具有保護紫外線燈21的作用；所述控制開關23固定設置在提手20的右側；所述活動隔板9固定設置在攪拌電機12的右側，使用活動隔板9能夠便于拆卸，方便裝置內部損壞時進行維修；所述箱門7固定設置在箱體1右側的底部；所述儲物箱8固定設置在活動隔板9與箱門7之間，能夠放置洗滌劑等物質；所述導線16固定設置在箱體1的左側頂部上；所述水管14一端固定箱體1的內部，且在左側內壁上，另一端固定設置在箱體1隔板內壁中；所述過濾罩15固定設置在水管14上，且在箱體1內壁中，對清洗之后的水進行過濾；所述水泵13固定設置在水管14上，且在攪拌電機12的左側；所述噴頭18固定設置在水管14上。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
