本實用新型涉及食品加工技術領域，尤其涉及一種環形食品焙烤裝置。

背景技術：

現有的食品焙烤系統多采用直線型烘烤路線，占地面積大，并且需要多名工人操作，效率低下，成本高，特別是對于需要冷卻后包裝的焙烤食品，其占地面積會更大，大大提高了成本，降低了生產效率。

技術實現要素：

本實用新型旨在提供一種環形食品焙烤裝置，很好的解決了上述問題，其結構簡單，使用方便，占地面積少，很好的解決了場地成本，同時提高了生產效率。

本實用新型的技術方案是一種環形食品焙烤裝置，包括環形輸送帶、沿環形輸送帶依次設置的焙烤組件、出料組件，焙烤組件包括套裝在環形輸送帶外部的圓弧形焙烤爐，圓弧形焙烤爐內部安裝有電阻發熱絲，出料組件包括往環形輸送帶外側推料的推料桿，推料桿通過伸縮液壓缸安裝在環形輸送帶內側，環形輸送帶外側與推料桿相對位置安裝有接料輸送帶。

進一步的，所述環形輸送帶上均勻固定有無沿烤盤。

本實用新型的有益效果是：

1.本實用新型將面包等需要焙烤的食品生產裝置集成到一個環形的生產線中，使焙烤、冷卻、包裝等工序均可以在一個環形輸送帶上實現，減少了占地面積，結構更加緊湊，提高了生產效率；

2.本實用新型在環形輸送帶上還設置了出料組件，通過推料桿從環形輸送帶上自動推出加工好的食品，使其進入下一工序，提高了生產效率。

附圖說明

圖1為本實用新型結構示意圖；

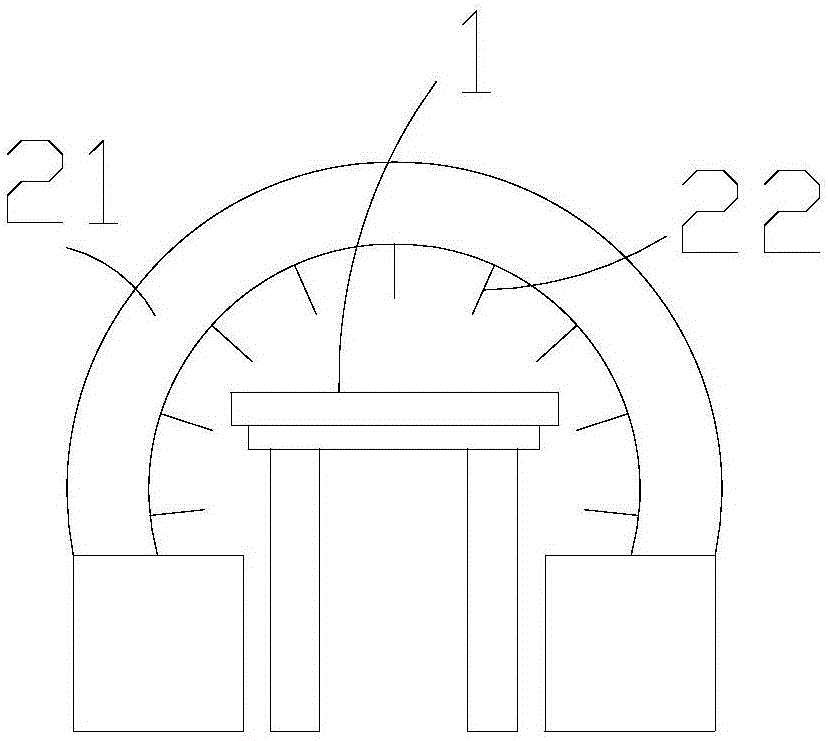

圖2為圖1中A-A處的剖面結構示意圖；

圖3為圖1中B-B處的剖面結構示意圖；

圖中：1.環形輸送帶，2.焙烤組件，21.圓弧形焙烤爐，22.電阻發熱絲，3.出料組件，31.推料桿，32.伸縮液壓缸，4.接料輸送帶。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖，對本實用新型進行進一步詳細說明。

如圖1至圖3所示，本實用新型提供了一種環形食品焙烤裝置，包括環形輸送帶1、沿環形輸送帶1依次設置的焙烤組件2、出料組件3，焙烤組件2包括套裝在環形輸送帶1外部的圓弧形焙烤爐21，圓弧形焙烤爐21內部安裝有電阻發熱絲22，出料組件3包括往環形輸送帶1外側推料的推料桿31，推料桿31通過伸縮液壓缸32安裝在環形輸送帶1內側，環形輸送帶1外側與推料桿31相對位置安裝有接料輸送帶4，接料輸送4上表面低于環形輸送帶1上表面。

環形輸送帶1上均勻固定有無沿烤盤，需要焙烤加工的食品可以放置在無沿烤盤上，同時無沿烤盤上的食品也可以方便推料桿31推出。

本實用新型將面包等需要焙烤的食品生產裝置集成到一個環形的生產線中，使焙烤、冷卻、包裝等工序均可以在一個環形輸送帶1上實現，減少了占地面積，結構更加緊湊，提高了生產效率；在環形輸送帶1上還設置了出料組件3，通過推料桿31從環形輸送帶1上自動推出加工好的食品，使其進入下一工序，提高了生產效率。

使用時，將需要焙烤的食品放到焙烤組件2前部的環形輸送帶1無沿烤盤上，隨著環形輸送帶1的運行，食品進入焙烤組件2，隨著環形輸送帶1的運行食品持續接受焙烤，焙烤完成后隨著環形輸送帶1的運轉，焙烤后的食品在環形輸送帶1上自然冷卻，此時可以進行包裝等下一工序的操作，也可以直接通過推料組件3推出環形輸送帶1進入下一工序，再進行包裝等。本實用新型結構簡單，使用方便，占地面積少，很好的解決了場地成本，同時提高了生產效率。

當然，本實用新型還可有其它多種實施例，在不背離本實用新型精神及其實質的情況下，熟悉本領域的技術人員可根據本實用新型作出各種相應的改變和變形，但這些相應的改變和變形都應屬于本實用新型所附的權利要求的保護范圍。
