本發明涉及辣椒加工裝置，尤其是一種糊辣椒面的清潔加工裝置。

背景技術：

云貴川一帶喜愛用糊辣椒面蘸食用。所謂糊辣椒面就是用干辣椒烘烤后，沖碎，再拌醬油，一種焦香味自會立時撲面而來。用糊辣椒面蘸食的可葷可素，味道糊辣鮮香，別有一番風味。

目前加工糊辣椒面的裝置為一個凹槽和鐵棒，將烘烤后的辣椒放于凹槽，然后通過電機帶動鐵棒上下移動，將凹槽內的辣椒沖擊碎，最終呈面狀。

上述裝置加工糊辣椒面存在以下缺點：加工過程中，辣椒在沖擊力作用下易飛出凹槽；由于凹槽是敞開的，其他異物易落入凹槽內；加工好后還需將糊辣椒面舀出，增加勞動強度。

技術實現要素：

針對現有技術的不足之處，本發明旨在提供一種糊辣椒面的清潔加工裝置，主要解決糊辣椒面清潔衛生的加工問題，同時還可以降低勞動強度。

為達成上述目的，本發明采用的技術方案：一種糊辣椒面的清潔加工裝置，包括一個支架，在支架上設置一個上部封閉的殼體，殼體的下部設置有出料口，在殼體上部一側設置有用于密封殼體的活動蓋板，在殼體內設置有一個可以自由轉動的轉筒，轉筒的外表面與殼體的內表面之間有間隙，在轉筒一側面設置有可以拆卸的篩板，在轉筒內裝有可以自由滾動的鐵球，在轉筒的軸向兩端分別連接有轉軸，轉軸兩端伸出殼體，其中轉軸一端與電機連接。

采用上述裝置加工糊辣椒面時，先將殼體上部一側設的活動蓋板打開，然后推動轉筒使的篩板部位正對殼體的活動蓋板口，再拆下篩板，從篩板口裝入烘烤過的辣椒，再裝上篩板，然后再殼體活動蓋板鎖緊；這樣就可以啟動電機，電機帶動轉筒旋轉，轉筒內的鐵球在隨轉筒旋轉過程中將辣椒沖擊碎，細碎的糊辣椒面從篩板漏出，然后再從殼體的下部的出料口裝入料袋。

本發明杜絕了辣椒在沖擊力作用下易飛出問題；也杜絕了其他異物落入問題；有效解決糊辣椒面清潔衛生的加工問題，同時還可以降低勞動強度。

附圖說明

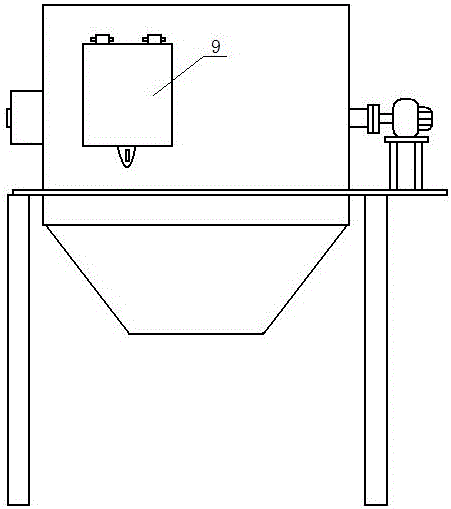

圖1為本發明結構示意圖；

圖2為本發明另一結構示意圖；

附圖中：1支架 2殼體 3轉筒 4篩板 5鐵球 6轉軸 7電機 8出料口 9活動蓋板。

具體實施方式

下面結合附圖對本發明作進一步說明。

如圖1所示，一種糊辣椒面的清潔加工裝置，包括一個支架1，所述支架1包括支承腿和支承面；在支架1上設置一個上部封閉的殼體1，殼體1的下部設置有出料口8，出料口8相當于在殼體1下部設置的漏斗。

在殼體1上部一側設置有用于密封殼體的活動蓋板9，活動蓋板9相當于殼體1的一個密封門，活動蓋板9可以打開或者關閉。

在殼體1內設置有一個可以自由轉動的轉筒3，轉筒3的外表面與殼體1的內表面之間有間隙，間隙為5-10厘米，轉筒3整體呈圓柱形，在轉筒3一側面設置有可以拆卸的篩板4，也就是篩板4設置于轉筒3的外圓周面的一個部位上；這樣，首先在轉筒3外圓周面一個部位設置開口，在開口四周設置固定用的螺栓，篩板4的形狀和尺寸與所述開口相匹配，篩板4的四周也設置對應的螺栓孔，這樣就可以把篩板4固定在轉筒3上，需要檢修時可以將篩板4拆卸。

在轉筒3內裝有可以自由滾動的鐵球5，本發明工作時，鐵球5隨轉筒3在旋轉滾動，鐵球5在旋轉滾動過程中產生沖擊力，將辣椒擠壓成碎末，這樣辣椒碎末從篩板4過濾出來進入殼體1內，辣椒碎末再從殼體1下部的出料口8進入收集袋。

在轉筒3的軸向兩端分別連接有轉軸6，也就是轉筒3固定于轉軸6上，轉軸6兩端伸出殼體1，其中轉軸6一端與電機7連接，電機7驅動轉軸6轉動，轉軸6帶動轉筒3旋轉。
