本發明涉及油茶果加工技術領域，具體為一種油茶果用晾曬架。

背景技術：

油茶，別名：茶子樹、茶油樹、白花茶；油茶屬茶科，常綠小喬木，因其種子可榨油（茶油）供食用，故名，茶油色清味香，營養豐富，耐貯藏，是優質食用油；也可作為潤滑油、防銹油用于工業，茶餅既是農藥，又是肥料，可提高農田蓄水能力和防治稻田害蟲，果皮是提制栲膠的原料。

油茶果在加工的過程中需要對其進行晾曬，減少其本身所含有的水份，在對油茶果進行晾曬的時候，需要使用到晾曬架，現有的油茶果用晾曬架在使用的過程中，使用面積都是固定的，因此每個晾曬架所能晾曬的量也是固定的，不能調節使用面積，當需要晾曬較多的油茶果時，就需要較多的晾曬架，較多的晾曬架在收納的時候，也會占用較多的空間，因此給使用者的使用帶來了極大的不便，同時也降低了現有油茶果用晾曬架的實用性。

技術實現要素：

本發明的目的在于提供一種油茶果用晾曬架，具備可增大使用面積的優點，解決了現有的油茶果用晾曬架不能增大使用面積的問題。

為實現上述目的，本發明提供如下技術方案：一種油茶果用晾曬架，包括固定曬板，所述固定曬板的前側和后側均固定連接有固定殼，所述固定曬板頂部的兩側均設置有活動曬板，所述活動曬板的頂部固定連接有擋板，所述固定殼的內腔設置有兩個限位塊，兩個限位塊相反的一側均固定連接有滑桿，所述滑桿遠離限位塊的一側貫穿至固定殼的外側并固定連接有連接桿，所述連接桿靠近活動曬板的一側固定連接有兩個支架，所述支架遠離連接桿的一端與活動曬板固定連接，所述固定曬板和活動曬板的表面均開設有晾曬孔，所述固定殼底部的兩側均固定連接有支撐腿，所述支架的底部固定連接有連接架，所述連接架的底部活動連接有腳輪。

優選的，所述支撐腿的底部固定連接有防滑板，所述防滑板的底部設置有防滑紋，兩個支撐腿相對一側的底部之間固定連接有固定桿。

優選的，所述固定殼的兩側均開設有與滑桿配合使用的通孔，所述連接架的底部通過軸銷與腳輪活動連接。

優選的，兩個支架位于兩個滑桿之間，所述限位塊的表面與固定殼的內壁滑動連接。

優選的，所述活動曬板的底部與固定曬板的頂部滑動連接，所述晾曬孔的數量不少于三個。

與現有技術相比，本發明的有益效果如下：

1、本發明通過設置固定曬板、固定殼、限位塊、通孔、滑桿、支架、擋板、活動曬板、晾曬孔、連接桿、腳輪、防滑板、固定桿、支撐腿和連接架的配合使用，解決了現有的油茶果用晾曬架不能增大使用面積的問題，該油茶果用晾曬架，具備可增大使用面積的優點，方便了使用者的使用，提高了現有油茶果用晾曬架的實用性，值得推廣。

2、本發明通過設置通孔，方便滑桿左右滑動，通過設置晾曬孔，起到通風的作用，增強了油茶果的晾曬效率，減少了晾曬的次數，通過設置防滑板和防滑紋，增大了支撐腿與地面接觸面積的同時，也增強了防滑板與地面的摩擦力，增強了該晾曬架使用時的穩定性，通過設置軸銷，方便連接架與腳輪進行連接，通過設置限位塊，起到限位的作用，避免了滑桿從固定殼的內腔脫離，通過設置擋板，起到阻擋的作用，避免油茶果從活動曬板上掉落，通過設置支架，方便連接桿與活動曬板進行連接，通過設置連接架和腳輪，方便活動曬板移動的同時也起到了支撐活動曬板的作用，通過設置固定桿，增強了支撐腿使用者的穩定性。

附圖說明

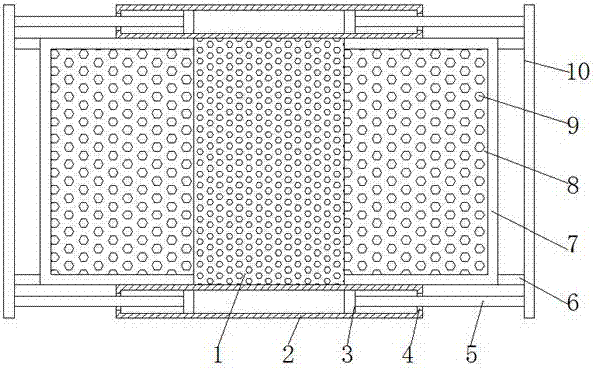

圖1為本發明結構示意圖；

圖2為本發明結構的俯視圖；

圖3為本發明固定曬板和固定殼的側視圖。

圖中：1固定曬板、2固定殼、3限位塊、4通孔、5滑桿、6支架、7擋板、8活動曬板、9晾曬孔、10連接桿、11腳輪、12防滑板、13固定桿、14支撐腿、15連接架。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，一種油茶果用晾曬架，包括固定曬板1，支撐腿14的底部固定連接有防滑板12，防滑板12的底部設置有防滑紋，通過設置防滑板12和防滑紋，增大了支撐腿14與地面接觸面積的同時，也增強了防滑板12與地面的摩擦力，增強了該晾曬架使用時的穩定性，兩個支撐腿14相對一側的底部之間固定連接有固定桿13，通過設置固定桿13，增強了支撐腿14使用者的穩定性，固定曬板1的前側和后側均固定連接有固定殼2，固定殼2的兩側均開設有與滑桿5配合使用的通孔4，通過設置通孔4，方便滑桿5左右滑動，固定曬板1頂部的兩側均設置有活動曬板8，活動曬板8的底部與固定曬板1的頂部滑動連接，晾曬孔9的數量不少于三個，活動曬板8的頂部固定連接有擋板7，通過設置擋板7，起到阻擋的作用，避免油茶果從活動曬板8上掉落，固定殼2的內腔設置有兩個限位塊3，通過設置限位塊3，起到限位的作用，避免了滑桿5從固定殼2的內腔脫離，兩個限位塊3相反的一側均固定連接有滑桿5，滑桿5遠離限位塊3的一側貫穿至固定殼2的外側并固定連接有連接桿10，連接桿10靠近活動曬板8的一側固定連接有兩個支架6，通過設置支架6，方便連接桿10與活動曬板8進行連接，支架6遠離連接桿10的一端與活動曬板8固定連接，固定曬板1和活動曬板8的表面均開設有晾曬孔9，通過設置晾曬孔9，起到通風的作用，增強了油茶果的晾曬效率，減少了晾曬的次數，固定殼2底部的兩側均固定連接有支撐腿14，支架6的底部固定連接有連接架15，兩個支架6位于兩個滑桿5之間，限位塊3的表面與固定殼2的內壁滑動連接，連接架15的底部活動連接有腳輪11，連接架15的底部通過軸銷與腳輪11活動連接，通過設置軸銷，方便連接架15與腳輪11進行連接，通過設置連接架15和腳輪11，方便活動曬板8移動的同時也起到了支撐活動曬板8的作用，通過設置固定曬板1、固定殼2、限位塊3、通孔4、滑桿5、支架6、擋板7、活動曬板8、晾曬孔9、連接桿10、腳輪11、防滑板12、固定桿13、支撐腿14和連接架15的配合使用，解決了現有的油茶果用晾曬架不能增大使用面積的問題，該油茶果用晾曬架，具備可增大使用面積的優點，方便了使用者的使用，提高了現有油茶果用晾曬架的實用性，值得推廣。

使用時，使用者手動拉動連接桿10，連接桿10通過支架6帶動活動曬板8移動，使用者根據使用的需要調節活動曬板8伸出的長度，當需要縮小面積時，相反即可。

綜上所述：該油茶果用晾曬架，通過設置固定曬板1、固定殼2、限位塊3、通孔4、滑桿5、支架6、擋板7、活動曬板8、晾曬孔9、連接桿10、腳輪11、防滑板12、固定桿13、支撐腿14和連接架15的配合使用，解決了現有的油茶果用晾曬架不能增大使用面積的問題。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。

技術特征：

技術總結
本發明公開了一種油茶果用晾曬架，包括固定曬板，所述固定曬板的前側和后側均固定連接有固定殼，所述固定曬板頂部的兩側均設置有活動曬板，所述活動曬板的頂部固定連接有擋板，所述固定殼的內腔設置有兩個限位塊，兩個限位塊相反的一側均固定連接有滑桿，所述滑桿遠離限位塊的一側貫穿至固定殼的外側并固定連接有連接桿。本發明通過設置固定曬板、固定殼、限位塊、通孔、滑桿、支架、擋板、活動曬板、晾曬孔、連接桿、腳輪、防滑板、固定桿、支撐腿和連接架的配合使用，解決了現有的油茶果用晾曬架不能增大使用面積的問題，該油茶果用晾曬架，具備可增大使用面積的優點，提高了現有油茶果用晾曬架的實用性。

技術研發人員：李萬元
受保護的技術使用者：耒陽市神州現代農業有限公司
技術研發日：2017.06.28
