本實用新型涉及油炸設備技術領域，具體的涉及一種油炸設備自動上料裝置。

背景技術：

現代產業化的油炸食物生產中，多采用流水線式的作業方式，以實現大批量、標準化的生產。在流水線中，油炸工藝過程多采用大型的油炸設備進行，以滿足流水線的快速生產節奏。在油炸設備的使用中，現在一般采用的是人工向油炸設備投入待炸食物的方式，人工操作一次投入的量少，需要多次投入，導致投料操作時間長，而且先投入的食物與后投入的食物炸制的時間不同，造成油炸后食物的口感不一，油炸質量參差不齊。

技術實現要素：

本實用新型的目的在于提供一種自動化程度高、易于安裝、清潔易用的油炸設備自動上料裝置。

為實現上述目的，本實用新型所采取的技術方案為：

一種油炸設備自動上料裝置，其包括連接框架、翻轉臂、伸縮機構、上料斗以及控制伸縮機構的控制單元；連接框架包括呈L形連接的安裝桿和伸縮機構固定桿，安裝桿和伸縮機構固定桿之間連接有連接桿；安裝桿上設有用于與油炸設備連接的連接結構；翻轉臂一端與安裝桿鉸接，另一端與上料斗固定連接；伸縮機構上端與翻轉臂鉸接，另一端與伸縮機構固定桿鉸接，伸縮機構驅動翻轉臂相對連接框架翻轉。

進一步的，連接結構包括設置在安裝桿上的若干個螺栓孔。

進一步的，翻轉臂為鈍角三角形框架，翻轉臂上端一銳角與安裝桿上端鉸接，翻轉臂下端一銳角與上料斗固定連接，三角形框架的長邊框連接安裝桿與上料斗，伸縮機構上端鉸接在三角形框架的短邊框上。

進一步的，上料斗包括儲料槽和設置于儲料槽敞口處的導向槽。

進一步的，連接框架數量為兩個，兩個連接框架分別設置于上料斗（4）的兩側，對應的伸縮機構及翻轉臂的數量均為兩個。

進一步的，伸縮機構為氣缸，控制單元包括與氣缸連接的電磁閥和控制電磁閥的控制器。

本實用新型的有益效果是：本實用新型的油炸設備自動上料裝置能夠通過連接框架安裝在油炸設備的側壁上，通過控制單元控制伸縮機構帶動翻轉臂實現上料斗的翻轉，使上料斗中的待炸食物倒入油炸設備，使油炸設備的上料自動化，減少了人力的使用，一次投入的待炸食物量多，提高了效率。伸縮機構安裝于連接框架，使伸縮機構動作時的作用力不會傳導到油炸設備上。安裝桿和伸縮機構固定桿成L形連接，使伸縮機構不會緊貼安裝桿，增大了伸縮機構的安裝空間和運動的靈活性，可適用不同型號種類的伸縮機構。連接桿連接安裝桿和伸縮機構固定桿，使安裝桿和伸縮機構固定桿連接牢固不易變形，延長使用壽命。

附圖說明

圖1為本實用新型油炸設備自動上料裝置的主視圖；

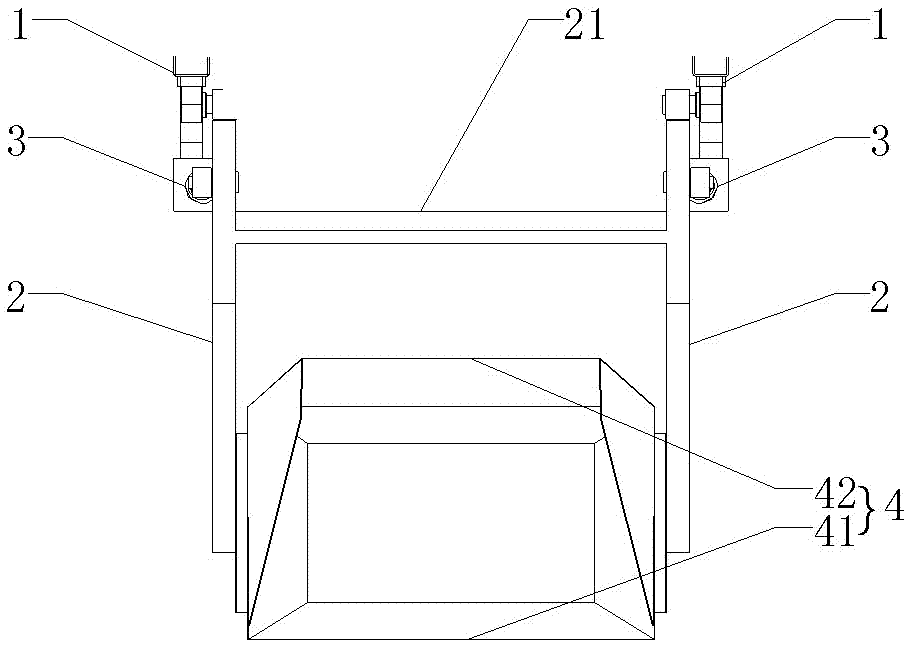

圖2為圖1的俯視圖；

圖3為本實用新型油炸設備自動上料裝置安裝狀態的主視圖；

圖4為圖3的側視圖；

圖5為圖3的俯視圖。

圖中：1-連接框架、11-安裝桿、12-伸縮機構固定桿、13-連接桿、2-翻轉臂、21-連桿、3-伸縮機構、4-上料斗、41-儲料槽、42-導向槽、5-控制單元、6-油炸設備。

具體實施方式

為了使本實用新型所要解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

一種油炸設備自動上料裝置，包括連接框架1、翻轉臂2、伸縮機構3、上料斗4以及控制伸縮機構3的控制單元5；連接框架1包括呈L形連接的安裝桿11和伸縮機構固定桿12，安裝桿11和伸縮機構固定桿12之間連接有連接桿13；安裝桿11上設有用于與油炸設備6連接的連接結構；翻轉臂2一端與安裝桿11鉸接，另一端與上料斗4固定連接；伸縮機構3上端與翻轉臂2鉸接，另一端與伸縮機構固定桿12鉸接，伸縮機構3驅動翻轉臂2相對連接框架1翻轉。本實用新型的油炸設備自動上料裝置能夠通過連接框架1安裝在油炸設備6的側壁上，通過控制單元5控制伸縮機構3帶動翻轉臂2實現上料斗4的翻轉，使上料斗4中的待炸食物倒入油炸設備6，實現了油炸設備6上料的自動化，減少了人力的使用，一次投入的待炸食物量多，提高了效率。伸縮機構3安裝于連接框架1，使伸縮機構3動作時的作用力不會傳導到油炸設備6上。安裝桿11和伸縮機構固定桿12成L形連接，使伸縮機構3不會緊貼安裝桿11，增大了伸縮機構3的安裝空間和運動的靈活性，可適用不同型號種類的伸縮機構3。同時，安裝后伸縮機構3可以與油炸設備6的側面保持一定的距離。不會因油炸設備側面的其他附件的影響安裝。連接桿13連接安裝桿11和伸縮機構固定桿12，使安裝桿11和伸縮機構固定桿12連接牢固不易變形，延長使用壽命。

實施中，安裝桿11、伸縮機構固定桿12、連接桿13和翻轉臂2可以用不銹鋼方管制作，通過焊接的方式連接。上料斗4可以為由不繡鋼板焊接制成的凹槽。安裝桿11和伸縮機構固定桿12成L形，連接桿13焊接在安裝桿11和伸縮機構固定桿12之間。安裝桿11上設置有連接結構，連接結構可以為螺絲孔或者焊接點等。連接結構用于與油炸設備6的側壁連接，使油炸設備自動上料裝置固定在油炸設備6上。翻轉臂2可以采用不銹鋼方管制成的三角形或桿狀的翻轉臂2，翻轉臂2一端與安裝桿11鉸接，另一端焊接在上料斗4的側面。控制單元5控制伸縮機構3，伸縮機構3可以采用氣缸或是液壓缸，相應的控制單元5也可以采用氣動電磁閥或液壓電磁閥，和相應的控制器如可編程控制器。伸縮機構3一端與翻轉臂2鉸接，另一端與伸縮機構固定桿12鉸接。

使用時，將油炸設備自動上料裝置通過安裝桿11上的連接結構固定到油炸設備6的側壁上。需要向油炸設備6投入待炸食物時，先將待炸食物放入上料斗4，之后通過控制單元5控制伸縮機構3伸長，推動翻轉臂2繞翻轉臂2與安裝桿11的鉸接軸旋轉，翻轉臂2帶動上料斗4繞翻轉臂2與安裝桿11的鉸接軸旋轉，與此同時上料斗4自身也旋轉，當上料斗4轉動到油炸設備6的開口上方后，上料斗4正好傾斜將待炸食物倒入油炸設備6。

進一步的，連接結構包括設置在安裝桿11上的若干個螺栓孔。沿安裝桿11長度方向設置若干個螺栓孔。安裝時，油炸設備6上相應的也開設同樣的螺栓孔，之后通過螺栓連接。優選的，螺栓孔可以為沿安裝桿11寬度方向設置的長條形孔，使得安裝時更容易與油炸設備6上的螺栓孔對準。

進一步的，翻轉臂2為鈍角三角形框架，翻轉臂2上端一銳角與安裝桿11上端鉸接，翻轉臂2下端一銳角與上料斗4固定連接，三角形框架的長邊框連接安裝桿11與上料斗4，伸縮機構3上端鉸接在三角形框架的短邊框上。翻轉臂2支撐帶動上料斗4翻轉，受力大，使用頻率高，采用鈍角三角形框架式的翻轉臂2強度更高，結構更穩定，長時間使用不會變形。翻轉臂2可以為由三根不銹鋼方管焊接成的鈍角三角形，翻轉臂2的兩個銳角端，即鈍角對的長邊框的兩端，一端與安裝桿11通過軸承連接，另一端與上料斗4焊接。伸縮機構3的上端鉸接在三角形框架的任一銳角所對的短邊框上。

進一步的，上料斗4包括儲料槽41和設置于儲料槽41敞口處的導向槽42。儲料槽41為底小口大的凹槽，儲料槽41的開口處連接有導向槽42。具體的，可以用不銹鋼板焊接成的倒梯形體的儲料槽41，導向槽42為用不銹鋼板焊接或彎折成的截面呈C字、兩端開口的凹槽。導向槽42一端焊接于儲料槽41，另一端為懸空的自由端，且導向槽42自與儲料槽41焊接的一端向自由端逐漸收縮。在上料斗4翻轉將儲料槽41內的待炸食物投入油炸設備6時，由儲料槽41傾斜將待炸食物從開口倒出，待炸食物沿導向槽42滑入油炸設備6。導向槽42的設置防止待炸食物散落在油炸設備6外，同時降低待炸食物落入油炸設備6的速度，防止濺起熱油，對人員造成傷害。

進一步的，連接框架1數量為兩個，兩個連接框架1分別設置于上料斗4的兩側，對應的伸縮機構3及翻轉臂2的數量均為兩個。上料斗4中盛放待炸食物，導致整體重量較大，在上料斗4的兩側分別設置伸縮機構3可以使上料斗4兩側的平均受力，不會扭曲變形。更進一步的，兩組翻轉臂2之間連接有連桿21。連桿21的設置可以使兩個翻轉臂2連接成一體，運動時更加穩定。

進一步的，伸縮機構3為氣缸，控制單元5包括與氣缸連接的氣動電磁閥和控制電磁閥的控制器。伸縮機構3采用氣缸，相應的控制單元5采用氣動電磁閥和控制氣動電磁閥的可編程控制器。選用氣缸可以保證動作迅速靈活，伸縮力強，同時相比液壓缸不會漏油，導致污染待炸食物。具體的，氣缸的一端與伸縮機構固定桿12鉸接，另一端與翻轉臂2中間部分鉸接。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
