本技術涉及茶葉殺青，具體為一種帶有防氧化機構的茶葉殺青裝置。

背景技術：

1、茶葉，俗稱茶，一般包括茶樹的葉子和芽。別名茶、槚(jiǎ)，茗，荈(chuǎn)。茶葉成分有兒茶素、膽甾烯酮、咖啡堿、肌醇、葉酸、泛酸，有益健康。茶葉在生產過程中需要進行殺青，目前所使用的殺青裝置都存在著不能屏蔽空氣的情況，從而在殺青過程中空氣中的塵土細菌都會與茶葉融合，并且空氣中的氧氣也會融合在茶葉中，在殺青過程中會導致茶葉發生氧化，影響茶葉的質量，降低了殺青效率。

2、在公告號為cn217906095u的專利文件中，公開了一種防茶葉氧化的茶葉殺青裝置，該裝置通過將茶葉導入第二密封板和擋料板圍成的儲存空間內，然后通過抽氣泵能將儲存空間內的空氣抽出，降低氧氣含量，避免茶葉出現氧化，當殺青滾筒內的溫度達到所需溫度后通過擋料板的打開，能使得茶葉導入殺青滾筒內進行殺青，在殺青過程中處于密封的狀態，能避免空氣匯入，從而能避免氧氣導入殺青滾筒內，避免殺青過程中茶葉出現氧化的情況，以防影響茶葉的質量，提升殺青效率。

3、但是，該裝置對于茶葉殺青時的加熱攪拌以及噴淋的效果還有待提高。

4、因此，我們提出了一種帶有防氧化機構的茶葉殺青裝置，以便于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種帶有防氧化機構的茶葉殺青裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有防氧化機構的茶葉殺青裝置，包括殺青罐、支架，所述殺青罐的底部安裝有支架，所述殺青罐的內部安裝有殺青裝置，所述殺青裝置包括殺青單元、噴淋單元，所述殺青單元安裝于殺青罐的內部，所述噴淋裝置安裝于殺青罐的背部；

3、所述殺青單元包括傳動件、傳動輪、運輸帶、從動輪、進氣管、攪拌槳葉、旋轉軸承，所述傳動件安裝于殺青罐的左側，所述傳動輪安裝于傳動件的左側，所述運輸帶安裝于傳動輪的外表面，所述從動輪安裝于運輸帶的內部，所述進氣管安裝于從動輪的內部，所述攪拌槳葉安裝于進氣管的外表面，所述旋轉軸承安裝于進氣管的右側，通過安裝殺青單元，從而通過向進氣管的內部通入高溫的蒸汽，通過氣體從進氣管進入到殺青罐的內部，從而進一步通過啟動傳動件，使得傳動件帶動傳動輪進行旋轉，通過傳動輪進行旋轉，從而使得傳動輪帶動運輸帶進行旋轉，通過運輸帶進一步帶動從動輪進行旋轉，從而使得進氣管與攪拌槳葉進行旋轉，從而對殺青罐內部的茶葉進行充分攪拌，從而使得茶葉可以殺青的均勻。

4、優選的，所述進氣管與攪拌槳葉固定連接，所述攪拌槳葉的內部為空心結果，所述攪拌槳葉的內部開設有若干透氣孔，從而通過攪拌槳葉進行旋轉，從而可以使得蒸汽從透氣孔進行排出，從而可以對茶葉殺青效果更佳。

5、優選的，所述噴淋單元包括蓄水箱、運輸管、運輸泵、輸水管、分水器、噴淋管，所述蓄水箱安裝于殺青罐的背面，所述運輸管安裝于蓄水箱的正面，所述運輸泵安裝于運輸管的正面，所述輸水管安裝于運輸泵的正面，所述分水器安裝于輸水管的正面，所述噴淋管安裝于分水器的底部，通過安裝噴淋單元，從而在對茶葉進行殺青的過程中，通過啟動運輸泵，由運輸泵將蓄水箱內部的水由運輸管運輸至輸水管的內部，從而通過輸水管運輸至分水器的內部，通過分水器進行分水，從而通過噴淋管進行排放，從而可以保證茶葉在殺青的過程中防止殺青過渡。

6、優選的，所述分水器的內部安裝有若干個噴淋管，所述分水器與殺青罐固定連接，所述噴淋管的管口位于殺青罐的內部，從而通過噴淋管對殺青罐內部的茶葉進行噴淋。

7、優選的，所述殺青罐的頂部安裝有進茶口，所述殺青罐的右側安裝有排茶口，所述進茶口的頂部安裝有密封裝置，所述排茶口的內部安裝有密封裝置。

8、優選的，所述殺青罐的右側安裝有抽氣管，通過安裝抽氣管，從而與抽氣泵連接，從而通過抽氣泵將殺青罐內部的空氣等進行抽取，使得茶葉攪拌的過程中處于真空狀態，從而可以有效防止茶葉在殺青的過程中，發生氧化。

9、優選的，所述殺青罐的內部安裝有攪拌罐，所述攪拌罐略微傾斜，從而便于使得殺青后的茶葉可以通過排茶口進行排出。

10、與現有技術相比，本實用新型的有益效果是：

11、1.該帶有防氧化機構的茶葉殺青裝置，通過安裝殺青單元，從而通過向進氣管的內部通入高溫的蒸汽，通過氣體從進氣管進入到殺青罐的內部，從而進一步通過啟動傳動件，使得傳動件帶動傳動輪進行旋轉，通過傳動輪進行旋轉，從而使得傳動輪帶動運輸帶進行旋轉，通過運輸帶進一步帶動從動輪進行旋轉，從而使得進氣管與攪拌槳葉進行旋轉，從而對殺青罐內部的茶葉進行充分攪拌，從而使得茶葉可以殺青的均勻。

12、2.該帶有防氧化機構的茶葉殺青裝置，通過安裝噴淋單元，從而在對茶葉進行殺青的過程中，通過啟動運輸泵，由運輸泵將蓄水箱內部的水由運輸管運輸至輸水管的內部，從而通過輸水管運輸至分水器的內部，通過分水器進行分水，從而通過噴淋管進行排放，從而可以保證茶葉在殺青的過程中防止殺青過渡。

技術特征：

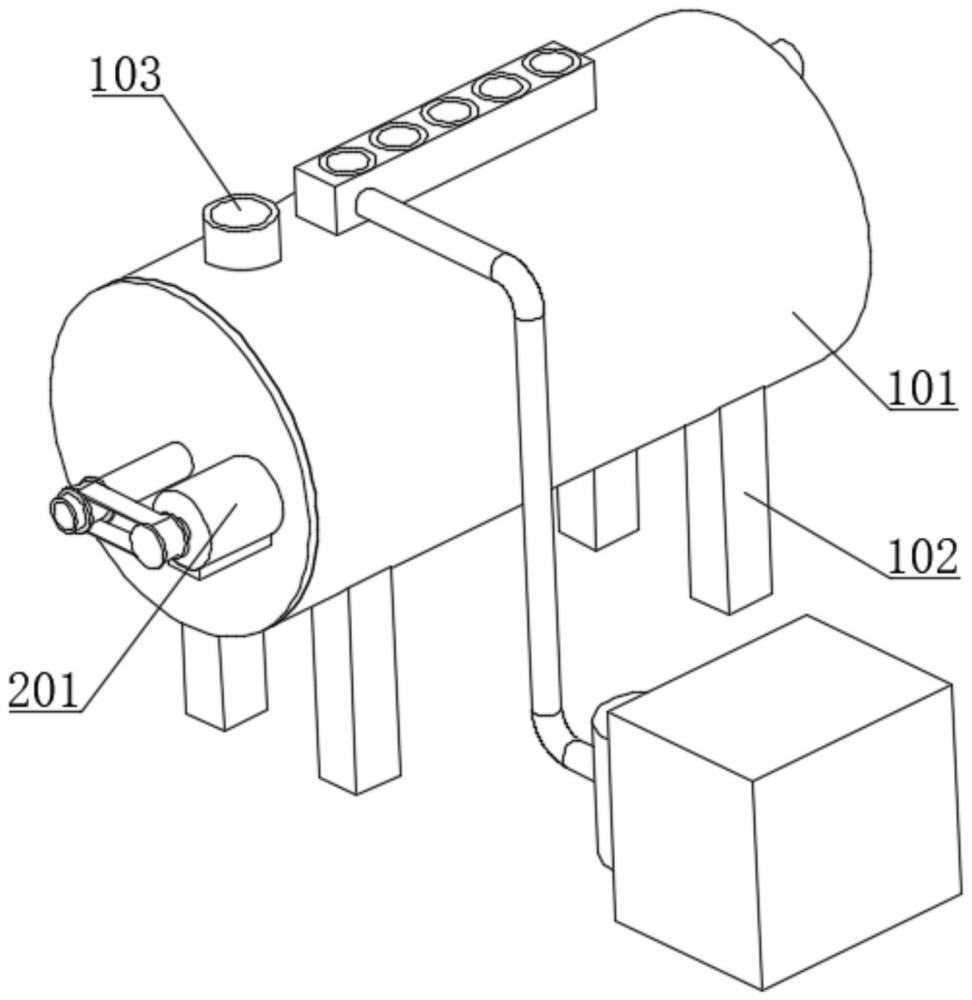

1.一種帶有防氧化機構的茶葉殺青裝置，包括殺青罐（101）、支架（102），其特征在于：所述殺青罐（101）的底部安裝有支架（102），所述殺青罐（101）的內部安裝有殺青裝置，所述殺青裝置包括殺青單元、噴淋單元，所述殺青單元安裝于殺青罐（101）的內部，所述噴淋單元安裝于殺青罐（101）的背部；

2.根據權利要求1所述的一種帶有防氧化機構的茶葉殺青裝置，其特征在于：所述進氣管（205）與攪拌槳葉（206）固定連接，所述攪拌槳葉（206）的內部開設有若干透氣孔。

3.根據權利要求1所述的一種帶有防氧化機構的茶葉殺青裝置，其特征在于：所述噴淋單元包括蓄水箱（301）、運輸管（302）、運輸泵（303）、輸水管（304）、分水器（305）、噴淋管（306），所述蓄水箱（301）安裝于殺青罐（101）的背面，所述運輸管（302）安裝于蓄水箱（301）的正面，所述運輸泵（303）安裝于運輸管（302）的正面，所述輸水管（304）安裝于運輸泵（303）的正面，所述分水器（305）安裝于輸水管（304）的正面，所述噴淋管（306）安裝于分水器（305）的底部。

4.根據權利要求3所述的一種帶有防氧化機構的茶葉殺青裝置，其特征在于：所述分水器（305）的內部安裝有若干個噴淋管（306），所述分水器（305）與殺青罐（101）固定連接，所述噴淋管（306）的管口位于殺青罐（101）的內部。

5.根據權利要求1所述的一種帶有防氧化機構的茶葉殺青裝置，其特征在于：所述殺青罐（101）的頂部安裝有進茶口（103），所述殺青罐（101）的右側安裝有排茶口（104），所述進茶口（103）的頂部安裝有密封裝置，所述排茶口（104）的內部安裝有密封裝置。

6.根據權利要求1所述的一種帶有防氧化機構的茶葉殺青裝置，其特征在于：所述殺青罐（101）的右側安裝有抽氣管（4），通過安裝抽氣管（4），從而與抽氣泵連接。

7.根據權利要求1所述的一種帶有防氧化機構的茶葉殺青裝置，其特征在于：所述殺青罐（101）的內部安裝有攪拌罐，所述攪拌罐略微傾斜，從而便于使得殺青后的茶葉可以通過排茶口（104）進行排出。

技術總結
本技術屬于茶葉殺青技術領域，尤其涉及一種帶有防氧化機構的茶葉殺青裝置，包括殺青罐、支架，所述殺青罐的底部安裝有支架，所述殺青罐的內部安裝有殺青裝置，所述殺青裝置包括殺青單元、噴淋單元，所述殺青單元安裝于殺青罐的內部，所述噴淋單元安裝于殺青罐的背部。該帶有防氧化機構的茶葉殺青裝置，通過殺青單元，通過向進氣管的內部通入高溫的蒸汽，通過氣體從進氣管進入到殺青罐的內部，進一步通過啟動傳動件，使得傳動件帶動傳動輪進行旋轉，通過傳動輪進行旋轉，使得傳動輪帶動運輸帶進行旋轉，通過運輸帶進一步帶動從動輪進行旋轉，使得進氣管與攪拌槳葉進行旋轉，對殺青罐內部的茶葉進行充分攪拌，使得茶葉可以殺青的均勻。

技術研發人員：尹波,曲佩世
受保護的技術使用者：青島市嶗山茶場有限公司
技術研發日：20240315
技術公布日：2025/3/20
