本技術屬于食品機械加工，具體的說，涉及一種用在扎線機設備上實現快速繞線的機械裝置。

背景技術：

1、隨著食品工業的快速發展和消費者對食品衛生安全要求的日益提高，香腸等肉制品的生產工藝也面臨著巨大的變革和挑戰。香腸扎線機作為肉制品加工中的關鍵設備，其自動化、智能化水平的提升對于提高生產效率、降低生產成本、保障產品質量具有重要意義。

2、在當前的香腸扎線機市場上，大多數設備雖然能夠實現香腸的自動灌裝、結扎等功能，但在繞線環節仍存在一定的局限性。傳統的繞線方式大多采用人工或半自動方式，需要操作人員手動調整棉線位置、控制繞線速度，不僅效率低下，而且容易因人為因素導致繞線不均勻、斷線等問題，進而影響香腸的外觀和質量。

3、申請號為2013201162339的一件中國專利，公開了高速自動扎線香腸機，其包括機架、進料通道、繞線機構、夾機構和輸送帶機構，進料通道一端為進料口，進料通道另一端為出料口，繞線機構包括繞線輪、線坨、線托、引線桿、導線夾輪和導線桿，繞線輪由動力箱中的繞線電機驅動旋轉，繞線輪中心孔對準進料通道出料口，所述的夾機構設置在繞線輪中心孔背離進料通道出料口的一側，兩片夾爪上的過孔部分重疊?后形成夾持孔，輸送帶機構設置在夾機構背離繞線機構的一側，輸送帶分別包括與臺面平行設置的驅動輪和張緊環繞在驅動輪外側的皮帶。本實用新型適應不同規格的扎線香腸生產要求，其生產效率高，自動化程度大，生產成本低，特別適合目前工業化大規模生產的需求；

4、其中，繞線機構的導線夾輪包括一對夾輪片和定位螺母，一對夾輪片對頂設置，定位螺母連接其中一個夾輪片并調節夾輪片之間的夾緊度，即調節時需要用手人工調節，無法實現全自動，沒有有效提高生產效率；并且更換線輪時操作繁瑣。

技術實現思路

1、本實用新型要解決的主要技術問題是提供一種整體結構簡單，能夠在香腸扎線機的繞線裝置中實現自動繞線，并且自動調節線的松緊，提高香腸扎線效果，不破壞腸衣，保證香腸口感，并且快速更換線輪，提高使用效果的用在扎線機設備上實現快速繞線的機械裝置。

2、為解決上述技術問題，本實用新型提供如下技術方案：

3、一種用在扎線機設備上實現快速繞線的機械裝置，包括固定架，固定架內側一端設置有線穗安裝組件，固定架外表面一側固定安裝有固定套，固定套一側固定安裝有走線組件，所述線穗安裝組件包括固定安裝在固定架內側一端位置處的錐度套，錐度套內活動放置有回位彈簧，回位彈簧內插接有導向軸，導向軸一端貫穿錐度套后固定安裝有限位塊，導向軸另一端貫穿固定架一段位置處內壁后固定安裝有手柄。

4、以下是本實用新型對上述技術方案的進一步優化：

5、所述固定架包括線托，線托外側與導向軸相對應的位置處開設有小孔，導向軸的另一端貫穿小孔；

6、線托外側與小孔相對應的另一側開設有穿線孔；

7、線托外側與穿線孔靠近的位置處固定安裝有線支架。

8、進一步優化：所述導向軸插入回位彈簧的一端處開設有卡槽，限位塊固定安裝在卡槽內。

9、進一步優化：所述固定套包括固定安裝在線托上靠近線支架位置處的第一半套，第一半套上可拆卸連接有第二半套。

10、進一步優化：所述走線組件包括固定安裝在第二半套上外壁中間位置處的走線支架，走線支架一側垂直布設有線支撐架。

11、進一步優化：所述走線支架的一端貫穿有限位螺栓，走線支架的另一端貫穿有安裝螺栓。

12、進一步優化：所述限位螺栓與安裝螺栓貫穿走線支架后可拆卸連接有同一個平衡塊。

13、進一步優化：所述限位螺栓貫穿平衡塊后螺紋連接有第一鎖緊螺母，安裝螺栓貫穿平衡塊后螺紋連接有第二鎖緊螺母。

14、進一步優化：所述走線支架與平衡塊之間依次設置有第一墊片、第二墊片與張緊彈簧，第一墊片、第二墊片與張緊彈簧均套接在安裝螺栓上。

15、本實用新型采用上述技術方案，構思巧妙，結構合理，能夠在香腸進行扎線過程中，自動調節線的張緊，確保在對香腸扎線時線處于伸直狀態，提高扎線效果，進而保證香腸口感，同時不破壞腸衣，方便使用，能夠提高生產效率，安全可靠，便于操作，并且整體結構簡單，方便制造和生產，能夠降低生產和使用成本，提高經濟收益。

16、該裝置在安裝更換線穗時，操作簡單方便，只需用一手摁動手柄，使導向軸帶動限位塊向遠離錐度套的方向移動，然后保持不動，另一手拿線穗，將線穗安裝孔的方形孔通過限位塊，直至線穗安裝孔的圓孔通過導向軸，然后轉動線穗，使限位塊靠近導向軸的一端面卡在線穗內底面上，完成線穗在線托上的固定；更換時，同時用一手摁動手柄，使導向軸帶動限位塊向遠離錐度套的方向移動，然后保持不動，另一手轉動線穗，直至限位塊與線穗安裝孔匹配，抽出線穗，方便使用。

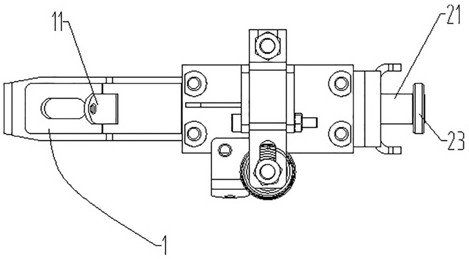

17、下面結合附圖和實施例對本實用新型進一步說明。

技術特征：

1.一種用在扎線機設備上實現快速繞線的機械裝置，包括固定架（1），固定架（1）內側一端設置有線穗安裝組件（2），固定架（1）外表面一側固定安裝有固定套（3），固定套（3）一側固定安裝有走線組件（4），其特征在于：所述線穗安裝組件（2）包括固定安裝在固定架（1）內側一端位置處的錐度套（26），錐度套（26）內活動放置有回位彈簧（25），回位彈簧（25）內插接有導向軸（21），導向軸（21）一端貫穿錐度套（26）后固定安裝有限位塊（27），導向軸（21）另一端貫穿固定架（1）一段位置處內壁后固定安裝有手柄（23）。

2.根據權利要求1所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述固定架（1）包括線托（11），線托（11）外側與導向軸（21）相對應的位置處開設有小孔（13），導向軸（21）的另一端貫穿小孔（13）；

3.根據權利要求1所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述導向軸（21）插入回位彈簧（25）的一端處開設有卡槽（22），限位塊（27）固定安裝在卡槽（22）內。

4.根據權利要求1所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述固定套（3）包括固定安裝在線托（11）上靠近線支架（12）位置處的第一半套（31），第一半套（31）上可拆卸連接有第二半套（33）。

5.根據權利要求1所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述走線組件（4）包括固定安裝在第二半套（33）上外壁中間位置處的走線支架（41），走線支架（41）一側垂直布設有線支撐架（410）。

6.根據權利要求5所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述走線支架（41）的一端貫穿有限位螺栓（44），走線支架（41）的另一端貫穿有安裝螺栓（45）。

7.根據權利要求6所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述限位螺栓（44）與安裝螺栓（45）貫穿走線支架（41）后可拆卸連接有同一個平衡塊（42）。

8.根據權利要求7所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述限位螺栓（44）貫穿平衡塊（42）后螺紋連接有第一鎖緊螺母（49），安裝螺栓（45）貫穿平衡塊（42）后螺紋連接有第二鎖緊螺母（490）。

9.根據權利要求8所述的一種用在扎線機設備上實現快速繞線的機械裝置，其特征在于：所述走線支架（41）與平衡塊（42）之間依次設置有第一墊片（46）、第二墊片（47）與張緊彈簧（48），第一墊片（46）、第二墊片（47）與張緊彈簧（48）均套接在安裝螺栓（45）上。

技術總結
本技術屬于食品機械加工技術領域，公開了一種用在扎線機設備上實現快速繞線的機械裝置，包括固定架，固定架內側一端設置有線穗安裝組件，固定架外表面一側固定安裝有固定套，固定套一側固定安裝有走線組件，所述線穗安裝組件包括固定安裝在固定架內側一端位置處的錐度套，錐度套內活動放置有回位彈簧，回位彈簧內插接有導向軸，導向軸一端貫穿錐度套后固定安裝有限位塊，導向軸另一端貫穿固定架一段位置處內壁后固定安裝有手柄；本技術整體結構簡單，能夠在香腸扎線機的繞線裝置中實現自動繞線，并且自動調節線的松緊，提高香腸扎線效果，提高使用效果。
