本技術涉及月餅加工，尤其涉及一種月餅添料設備。

背景技術：

1、月餅，又稱月團、豐收餅、團圓餅，是久負盛名的中國傳統糕點之一，中秋節節日食俗。月餅圓又圓，象征著團圓和睦。古代月餅最初是被作為祭品于中秋節所食。

2、現有的設備是將月餅的餡料揉成條狀，再將餡料揉入面皮中后，將面皮切斷，對面皮揉捻，但是該種加工方式，較難在餡料內均勻加入堅果類較硬的物質，即無法使得每個月餅內的餡料含量相同，因此需要一種設備能往月餅內均勻添加堅果類較硬的物質。

技術實現思路

1、針對現有技術中所存在的不足，本實用新型提供了一種月餅添料設備，用于解決現有的部分月餅加工設備無法使得每個月餅餡料內均勻含有堅果類物質的技術問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種月餅添料設備，包括：

4、輸送框；

5、傳送帶，所述傳送帶轉動設置在所述輸送框內；

6、第一置物板，所述第一置物板固設在所述輸送框上；

7、第二置物板，所述第二置物板固設在所述第一置物板一端；

8、第一氣缸，所述第一氣缸固設在所述第二置物板下端，且伸縮端豎直向下；

9、兩片切割刀，兩片用于對月餅開口的切割刀左右對稱設置在所述第一氣缸下端；

10、輸送管，所述輸送管固設在所述第一氣缸后端，且所述輸送管隨所述第一氣缸伸縮端上下移動。

11、工作原理：

12、將包有餡料的團狀月餅依次放置在傳送帶上，傳送帶帶動團狀月餅移動至一定位置，第一氣缸帶動兩片切割刀向下移動，兩片切割刀向下移動刺穿月餅外皮伸入餡料中，轉動兩片切割刀，切割刀使得月餅外皮與餡料被推開，通過輸送管往北推開的餡料中間添加堅果類硬物。

13、相比于現有技術，本實用新型具有如下有益效果：

14、將包有餡料的團狀月餅依次放置在傳送帶上，傳送帶帶動團狀月餅移動至一定位置，第一氣缸帶動兩片切割刀向下移動，兩片切割刀向下移動刺穿月餅外皮伸入餡料中，轉動兩片切割刀，切割刀使得月餅外皮與餡料被推開，通過輸送管往北推開的餡料中間添加堅果類硬物，通過兩片切割刀的配合，使得月餅外皮與餡料被推開，再往餡料中間放入適量堅果，保證了每個月餅中的堅果含量相同。

技術特征：

1.一種月餅添料設備，其特征在于，包括：

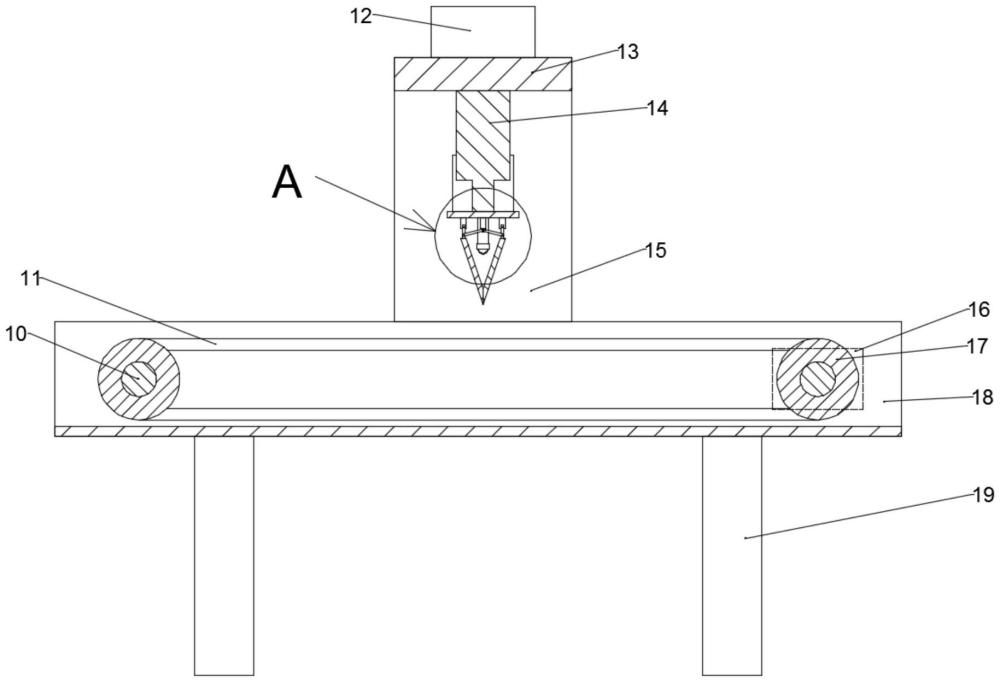

2.根據權利要求1所述的一種月餅添料設備，其特征在于：所述輸送框(18)后端固設有傳動電機(16)，所述輸送框(18)內左右對稱轉動設有兩根傳動軸(10)，所述傳動軸(10)上固設有傳送輪(17)，所述傳送帶(11)繞設在所述傳送輪(17)上，其中一根傳動軸(10)伸出輸送框(18)與所述傳動電機(16)動力連接。

3.根據權利要求1所述的一種月餅添料設備，其特征在于：所述第一氣缸(14)底端固設有第三置物板(33)，所述第三置物板(33)底端固設有伸縮端豎直向下的第二氣缸(32)，所述第二氣缸(32)伸縮端鉸接有兩根第一受力桿(35)，所述第三置物板(33)底端固設有兩根第二受力桿(34)，兩根所述第二受力桿(34)左右對稱設置在所述第二氣缸(32)兩側，兩根所述第二受力桿(34)上均鉸接設有第三受力桿(31)，兩片切割刀(29)與所述第三受力桿(31)一一對應鉸接，所述第一受力桿(35)與所述第三受力桿(31)鉸接。

4.根據權利要求3所述的一種月餅添料設備，其特征在于：所述第二置物板(13)頂端固設有投料箱(12)，所述投料箱(12)底端固設有伸縮管(25)，所述第三置物板(33)后端固設有中轉框(26)，所述中轉框(26)內開設有輸送槽(24)，所述輸送槽(24)上端與伸縮管(25)連通，所述輸送槽(24)下端與所述輸送管(28)連通，所述投料箱(12)內開設有分料腔(27)，所述輸送槽(24)穿過所述分料腔(27)。

5.根據權利要求4所述的一種月餅添料設備，其特征在于：所述分料腔(27)內轉動設有主動軸(20)，所述主動軸(20)上固設有分料盤(22)，所述分料盤(22)上開設有兩個分料槽(23)，所述中轉框(26)后端固設有工作電機(21)，所述主動軸(20)與所述工作電機(21)動力連接。

6.根據權利要求1所述的一種月餅添料設備，其特征在于：所述輸送框(18)底端固設有四根支撐桿(19)。

7.根據權利要求1所述的一種月餅添料設備，其特征在于：所述輸送管(28)底端固設有擋板(36)。

技術總結
本技術提供了一種月餅添料設備，用于解決現有的部分月餅加工設備無法使得每個月餅餡料內均勻含有堅果類物質的技術問題。本技術公開了一種月餅添料設備，包括輸送框；傳送帶，所述傳送帶轉動設置在所述輸送框內；第一置物板，所述第一置物板固設在所述輸送框上；第二置物板，所述第二置物板固設在所述第一置物板一端；第一氣缸，所述第一氣缸固設在所述第二置物板下端，且伸縮端豎直向下；兩片切割刀，兩片用于對月餅開口的切割刀左右對稱設置在所述第一氣缸下端；輸送管，所述輸送管固設在所述第一氣缸后端，且所述輸送管隨所述第一氣缸伸縮端上下移動，使用兩片切割刀將面皮與餡料分離，從而將堅果放入餡料內。

技術研發人員：王阿平,王沈琦
受保護的技術使用者：湖州好旺食品有限公司
技術研發日：20240430
技術公布日：2025/4/28
