本技術涉及預制菜，具體為一種預制菜清洗浸泡裝置。

背景技術：

1、近年來，我國預制菜行業發展迅速，預制菜，又被稱為預制調理食品，一般都是用各類農、畜、禽和水產品為原輔料，再配以調味料等輔料，經過預選和調制等工藝加工而成的半成品，消費者則需要簡單加熱或者烹飪后食用，為保證消費者的健康，預制菜在制作之前必須要將其浸泡清洗，目前適用于市場上的預制菜清洗浸泡裝置多種多樣，但仍存在一些缺點；

2、如在實際使用過程中，一般預制菜清洗浸泡裝置，通過統一將預制菜放置在水箱中進行清洗，由于控制不了洗菜的力度，會導致許多菜葉脫落，會導致了食材的浪費，同時預制菜種類有很多，比如肉類和蔬菜類浸泡清洗時需要進行區分，而一般的裝置不能拆卸清潔，會導致洗不同種類的食材時容易產生細菌交叉感染，另外食材清洗完畢后不進行吹干，食材堆放在一起容易發生腐爛等問題，因此，我們提出一種預制菜清洗浸泡裝置，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種預制菜清洗浸泡裝置，以解決上述背景技術提出的目前的預制菜清洗浸泡裝置，通過統一將預制菜放置在水箱中進行清洗，由于控制不了洗菜的力度，會導致許多菜葉脫落，會導致了食材的浪費，同時預制菜種類有很多，比如肉類和蔬菜類浸泡清洗時需要進行區分，而一般的裝置不能拆卸清潔，會導致洗不同種類的食材時容易產生細菌交叉感染，另外食材清洗完畢后不進行吹干，食材堆放在一起容易發生腐爛等問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種預制菜清洗浸泡裝置，包括：

3、支撐架，所述支撐架直接置于地面，且支撐架的內部上方固定安裝有清洗箱；

4、還包括：

5、所述清洗箱的中部設置有清洗機構，其中清洗機構包括圓柱筒、流通口、轉動桿、清潔刷、電機和底板，所述支撐架的內部轉動安裝有圓柱筒，且圓柱筒的中部安裝有轉動桿，并且轉動桿的上方連接有電機，而且轉動桿的外部卡合安裝有清潔刷；

6、所述清洗箱的下方設置有烘干機構，其中烘干機構包括箱體本體、斜板、通風口、防護網和熱風機，所述清洗箱的下方設置有箱體本體，且箱體本體安裝在支撐架的內部下方，并且箱體本體的內部安裝有斜板。

7、優選的，所述清洗箱的上方左右兩側開設有入菜口，且清洗箱的中部下方轉動安裝有出菜口，并且出菜口由螺栓固定在清洗箱的中部下方，而且清洗箱的左側上方設置有入水口。

8、優選的，所述清洗箱內部的左側圓柱筒的外側前后固定安裝有第一卡塊，且清洗箱內部右側圓柱筒的外側前后固定安裝有第二卡塊，并且第一卡塊和第二卡塊卡合連接，而且第一卡塊和第二卡塊由螺栓進行固定。

9、優選的，所述清洗箱的右側安裝有密封門，且密封門的外側固定安裝有把手，并且清洗箱的內部下方左右對稱設置有排水口，而且排水口的內部安裝有閥門。

10、優選的，所述圓柱筒的內部陣列式設置有流通口，且圓柱筒的內部等角度卡合安裝有清潔刷。

11、優選的，所述圓柱筒的下方卡合安裝有底板，且底板的下方設置有出菜口。

12、優選的，所述斜板的內部陣列式設置多個孔洞，且斜板呈斜坡式擺放。

13、優選的，所述箱體本體的內部左右兩側對稱設置有通風口，且通風口呈斜坡式設置，并且通風口的內部安裝有防護網，而且通風口的外部前方固定連接有熱風機。

14、與現有技術相比，本實用新型的有益效果是：該預制菜清洗浸泡裝置，通過設置了清洗機構，將預制菜食材清洗浸泡時控制在圓柱筒中，保證食材在強力的清洗中，菜葉不會在水中四處飄散，避免了食材的浪費，同時設置了拆卸機構，圓柱筒可進行拆卸清理，保證不同種類的預制菜會清洗的更加干凈，另外設置了烘干機構，使得清洗干凈的食材快速變干，避免發生食材腐爛的情況；

15、1.設置有圓柱筒、流通口、轉動桿和清潔刷，通過清洗箱的內部設置了圓柱筒，清洗箱的外側下方由支撐架進行固定支撐，清洗箱的上方左右對稱設置了入菜口，打開入菜口可向圓柱筒的內部放置預制菜食材，另外圓柱筒的內部設置了轉動桿，轉動桿的上方連接了電機，打開電機，電機可以使得下方連接的轉動桿在清洗箱的內部轉動，即圓柱筒也會隨著轉動桿一起轉動，圓柱筒的內部設置了多個流通口，且圓柱筒的內部等角度安裝了清潔刷，轉動桿的外側也安裝了清潔刷，當圓柱筒和轉動桿轉動，內部放置的食材才會轉動，會和清潔刷產生接觸，清潔刷會對食材進行刷洗，由于圓柱筒的內部設置了流通口，則可以和清洗箱的內部的水產生流通，圓柱筒可以保證食材在強力的清洗中，菜葉不會在水中四處飄散，避免了食材的浪費；

16、2.設置有第一卡塊、第二卡塊、螺栓和底板，通過在清洗箱內部左側的圓柱筒的前后固定安裝有第一卡塊，清洗箱內部右側的圓柱筒的前后固定安裝有第二卡塊，第二卡塊和第一卡塊卡合連接，另外第一卡塊和第二卡塊由螺栓進行了牢牢的固定，同時圓柱筒下側的底板也會左右卡合在一起，如要對圓柱筒進行清洗，先打開清洗箱下方的出菜口，由于底板和圓柱筒是卡合連接，即可以將底板從清洗箱的下方抽出，再將清洗箱右側的密封門打開，再先擰松固定第一卡塊和第二卡塊的螺栓，將螺栓抽出，這時清洗箱內部左右的圓柱筒就會產生分離，就可以從密封門處，將圓柱筒從清洗箱內部拿出，圓柱筒可進行拆卸清理，保證了不同種類的預制菜會清洗的更加干凈；

17、3.設置有箱體本體、斜板、通風口和防護網，通過預制菜清洗干凈后，從排水口處將水排出，再打開出菜口，取出底板，洗好的菜會從出菜口處掉落進箱體本體的內部，箱體本體內斜坡式設置了斜板，這時打開熱風機，熱風機會往通風口處輸入熱風，當預制菜食材掉落在箱體本體內時，會從箱體本體內部的斜板上方滾落，而通風口也呈斜坡式設置，可對滾落的食材進行吹干，使得清洗干凈的食材快速變干，避免發生食材腐爛的情況。

技術特征：

1.一種預制菜清洗浸泡裝置，包括：

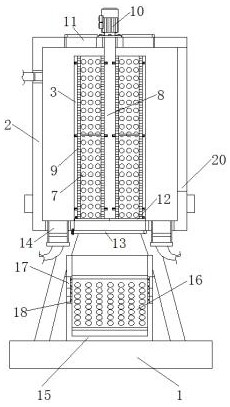

2.根據權利要求1所述的一種預制菜清洗浸泡裝置，其特征在于：所述清洗箱（2）的上方左右兩側開設有入菜口（11），且清洗箱（2）的中部下方轉動安裝有出菜口（13），并且出菜口（13）由螺栓（6）固定在清洗箱（2）的中部下方，而且清洗箱（2）的左側上方設置有入水口。

3.根據權利要求2所述的一種預制菜清洗浸泡裝置，其特征在于：所述清洗箱（2）內部的左側圓柱筒（3）的外側前后固定安裝有第一卡塊（4），且清洗箱（2）內部右側圓柱筒（3）的外側前后固定安裝有第二卡塊（5），并且第一卡塊（4）和第二卡塊（5）卡合連接，而且第一卡塊（4）和第二卡塊（5）由螺栓（6）進行固定。

4.根據權利要求3所述的一種預制菜清洗浸泡裝置，其特征在于：所述清洗箱（2）的右側安裝有密封門（20），且密封門（20）的外側固定安裝有把手，并且清洗箱（2）的內部下方左右對稱設置有排水口（14），而且排水口（14）的內部安裝有閥門。

5.根據權利要求3所述的一種預制菜清洗浸泡裝置，其特征在于：所述圓柱筒（3）的內部陣列式設置有流通口（7），且圓柱筒（3）的內部等角度卡合安裝有清潔刷（9）。

6.根據權利要求5所述的一種預制菜清洗浸泡裝置，其特征在于：所述圓柱筒（3）的下方卡合安裝有底板（12），且底板（12）的下方設置有出菜口（13）。

7.根據權利要求1所述的一種預制菜清洗浸泡裝置，其特征在于：所述斜板（16）的內部陣列式設置多個孔洞，且斜板（16）呈斜坡式擺放。

8.根據權利要求1所述的一種預制菜清洗浸泡裝置，其特征在于：所述箱體本體（15）的內部左右兩側對稱設置有通風口（17），且通風口（17）呈斜坡式設置，并且通風口（17）的內部安裝有防護網（18），而且通風口（17）的外部前方固定連接有熱風機（19）。

技術總結
本技術公開了一種預制菜清洗浸泡裝置，包括：支撐架，所述支撐架直接置于地面，且支撐架的內部上方固定安裝有清洗箱，所述清洗箱的中部設置有清洗機構，其中清洗機構包括圓柱筒、流通口、轉動桿、清潔刷、電機和底板，所述支撐架的內部轉動安裝有圓柱筒，且圓柱筒的中部安裝有轉動桿。該預制菜清洗浸泡裝置，通過設置了清洗機構，將預制菜食材清洗浸泡時控制在圓柱筒中，保證食材在強力的清洗中，菜葉不會在水中四處飄散，避免了食材的浪費，同時設置了拆卸機構，圓柱筒可進行拆卸清理，保證不同種類的預制菜會清洗的更加干凈，另外設置了烘干機構，使得清洗干凈的食材快速變干，避免發生食材腐爛的情況。

技術研發人員：請求不公布姓名
受保護的技術使用者：山西春登食品有限公司
技術研發日：20240402
技術公布日：2025/4/28
