本發明涉及殺青機領域，具體而言，涉及一種具有溫度調節功能的茶葉加工用殺青機。

背景技術：

1、殺青機包括的微波殺青機和滾筒殺青機兩種主要類型。微波殺青機原理，微波殺青機利用高頻微波的震蕩作用，迅速升溫以鈍化鮮葉中的活性氧化酶，抑制茶多酚等酶的氧化，防止色澤改變，并揮發腥草味，使茶香更好形成。微波殺青過程中，物料自身水分形成蒸汽環境，通過微波照射3-5分鐘即可完成高品質殺青處理。微波殺青機的外部結構與常規微波干燥設備類似，但其微波腔體內設置了物料水汽抑制裝置，使物料在微波作用下蒸發的水分子在一定范圍內得以保留形成殺青環境，滾筒殺青機原理，滾筒殺青機通過滾筒的旋轉力量，將茶葉在高溫下快速殺青。其主要結構包括滾筒、加熱系統、旋轉系統和進料、出料裝置。滾筒內裝有不同角度的螺旋形導葉板，通過調節傾斜角度控制出葉時間。加熱系統采用燃氣或電熱方式，使滾筒內部溫度達到殺青所需的高溫。滾筒材質一般為不銹鋼或特殊涂料處理的金屬材料，以保證衛生和耐用；

2、常規的滾筒殺青機的殺青罐的位置大多為固定狀態，在殺青前后無法進行合理的位置調整，這樣導致茶葉的輸入和輸出較為不便，同時也影響后續茶葉的連續化殺青作業，因此我們對此做出改進，提出一種具有溫度調節功能的茶葉加工用殺青機。

技術實現思路

1、本發明的目的在于提供一種具有溫度調節功能的茶葉加工用殺青機，通過設置旋轉結構和連接件的配合，解決了在對茶葉殺青后可連通殺青罐進行同步取出，而不會影響后續茶葉殺青的問題。

2、為了實現上述發明目的，本發明提供了以下技術方案：

3、一種具有溫度調節功能的茶葉加工用殺青機，包括支撐座，在所述支撐座的頂部具有活動槽，位于活動槽內部的兩側均通過軸承活動裝配有支撐軸，所述支撐軸的表面固定有導向輪，多個所述導向輪的頂部共同活動設有旋轉架，所述支撐座的底部設有用于驅動所述旋轉架旋轉殺青的旋轉機構；

4、所述旋轉架的內部設有置入空間，位于置入空間的兩側均設有連接件，兩個所述連接件之間共同裝配有殺青罐。

5、作為本申請優選的技術方案，所述旋轉架的表面固定有齒環，所述旋轉機構包括與齒環底部相嚙合的齒輪及連接于齒輪一側并與支撐座相固定的伺服電機。

6、作為本申請優選的技術方案，所述支撐座的表面靠近所述齒環的位置處還設有輔助架用于輔助所述旋轉架軸向旋轉。

7、作為本申請優選的技術方案，所述連接件包括固定于旋轉架內側的支撐板和固定于支撐板表面的連接板；

8、所述連接板的表面分別開設有第一置入槽和第二置入槽，在所述連接板的表面還滑動設有限位板，所述限位板的一端延伸于支撐板的外側并螺紋穿設有緊固螺栓，滑動限位板可使其形成對第一置入槽和第二置入槽的封堵。

9、作為本申請優選的技術方案，所述殺青罐的表面對應第一置入槽和第二置入槽的位置處分別設有第一連接柱和第二連接柱，所述第一連接柱和第二連接柱的表面共同固定連接有穩定座用于與所述殺青罐相固定。

10、作為本申請優選的技術方案，所述殺青罐的內部設有殺青腔，在所述殺青腔的側壁固定有導向板，位于所述殺青罐的頂部安裝有頂蓋。

11、作為本申請優選的技術方案，所述穩定座包括套設于所述殺青罐底部的承載座、連接于承載座頂部邊緣處的伸縮板及連接于伸縮板端部的承載蓋；

12、其中，所述承載蓋扣合于所述頂蓋的表面，且所述伸縮板的表面設有定位螺栓用于限制所述伸縮板的伸縮。

13、作為本申請優選的技術方案，所述支撐座的背面固定有支撐架，所述支撐架的表面滑動設有轉運臺，所述轉運臺的高度與所述穩定座的底部對應設置。

14、與現有技術相比，本發明的有益效果：

15、在本申請的方案中：

16、1.通過設置的連接件，在對茶葉進行殺青后，可移動限位板使其解除對第一置入槽和第二置入槽的限位作用，以使其與第一連接柱和第二連接柱進行分離，這樣可以將殺青罐與連接件進行分離，從而方便將后續的殺青罐及其內的茶葉于旋轉機構內進行置入，進而就不會影響需要定點的將茶葉進行取出和置入，而占用殺青機本身的使用時，有利于殺青效率的提升；

17、2.通過設置的旋轉結構，實現了在啟動伺服電機時，可使齒輪與齒環形成嚙合傳動，受驅動作用的齒環和帶動旋轉架旋轉，以實現對殺青罐的同步旋轉，有利于其內茶葉更加均勻的殺青。

技術特征：

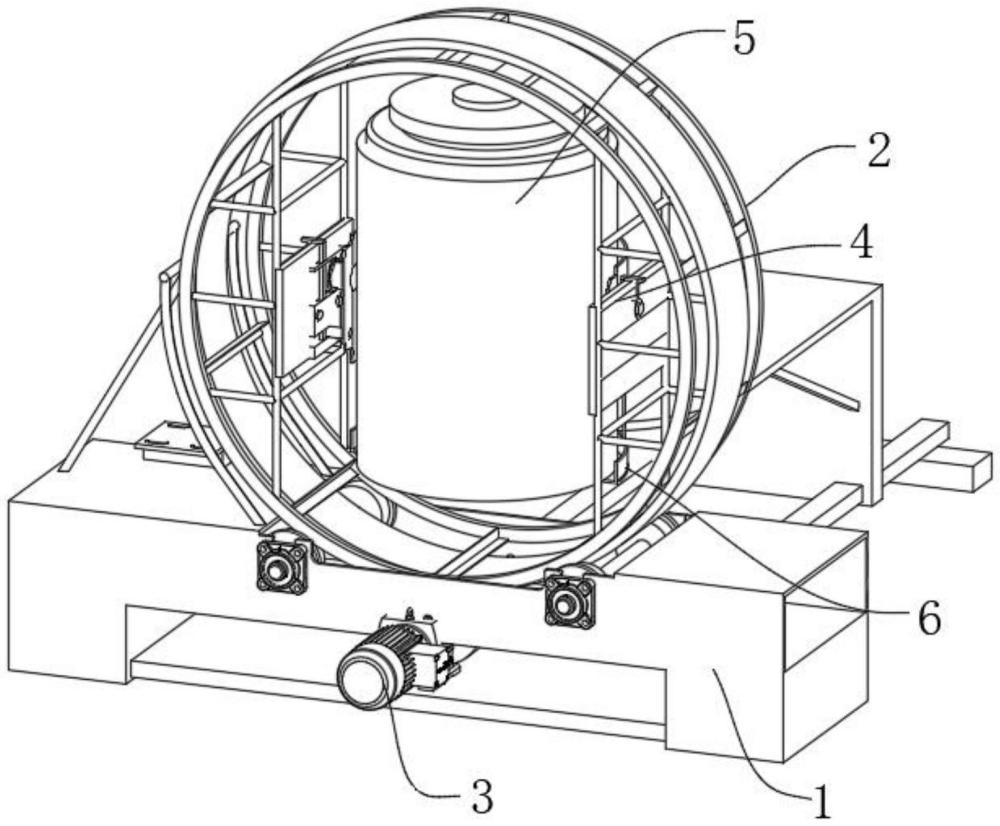

1.一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，包括支撐座(1)，在所述支撐座(1)的頂部具有活動槽(11)，位于活動槽(11)內部的兩側均通過軸承活動裝配有支撐軸(12)，所述支撐軸(12)的表面固定有導向輪(13)，多個所述導向輪(13)的頂部共同活動設有旋轉架(2)，所述支撐座(1)的底部設有用于驅動所述旋轉架(2)旋轉殺青的旋轉機構(3)；

2.根據權利要求1所述的一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，所述旋轉架(2)的表面固定有齒環(22)，所述旋轉機構(3)包括與齒環(22)底部相嚙合的齒輪(31)及連接于齒輪(31)一側并與支撐座(1)相固定的伺服電機(32)。

3.根據權利要求2所述的一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，所述支撐座(1)的表面靠近所述齒環(22)的位置處還設有輔助架(23)用于輔助所述旋轉架(2)軸向旋轉。

4.根據權利要求1所述的一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，所述連接件(4)包括固定于旋轉架(2)內側的支撐板(41)和固定于支撐板(41)表面的連接板(42)；

5.根據權利要求4所述的一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，所述殺青罐(5)的表面對應第一置入槽(43)和第二置入槽(44)的位置處分別設有第一連接柱(51)和第二連接柱(52)，所述第一連接柱(51)和第二連接柱(52)的表面共同固定連接有穩定座(6)用于與所述殺青罐(5)相固定。

6.根據權利要求5所述的一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，所述殺青罐(5)的內部設有殺青腔(53)，在所述殺青腔(53)的側壁固定有導向板(54)，位于所述殺青罐(5)的頂部安裝有頂蓋(55)。

7.根據權利要求6所述的一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，所述穩定座(6)包括套設于所述殺青罐(5)底部的承載座(61)、連接于承載座(61)頂部邊緣處的伸縮板(62)及連接于伸縮板(62)端部的承載蓋(63)；

8.根據權利要求7所述的一種具有溫度調節功能的茶葉加工用殺青機，其特征在于，所述支撐座(1)的背面固定有支撐架(14)，所述支撐架(14)的表面滑動設有轉運臺(15)，所述轉運臺(15)的高度與所述穩定座(6)的底部對應設置。

技術總結
本申請提供了一種具有溫度調節功能的茶葉加工用殺青機，涉及茶葉，包括支撐座，在所述支撐座的頂部具有活動槽，位于活動槽內部的兩側均通過軸承活動裝配有支撐軸，所述支撐軸的表面固定有導向輪，多個所述導向輪的頂部共同活動設有旋轉架，所述支撐座的底部設有用于驅動所述旋轉架旋轉殺青的旋轉機構。本申請通過設置的連接件，在對茶葉進行殺青后，可移動限位板使其解除對第一置入槽和第二置入槽的限位作用，以使其與第一連接柱和第二連接柱進行分離，這樣可以將殺青罐與連接件進行分離，從而方便將后續的殺青罐及其內的茶葉于旋轉機構內進行置入，進而就不會影響需要定點的將茶葉進行取出和置入，而占用殺青機本身的使用時間。

技術研發人員：田容積,唐瀚,唐俊,唐靜怡,肖果利,曾志龍,羅華,李瑾,陳穎,董婧妮
受保護的技術使用者：邵陽市農業科學研究院
技術研發日：
技術公布日：2025/4/24
