本技術涉及茶葉機械，具體為一種振蕩式茶葉松散機。

背景技術：

1、茶葉是一種通過熱水加熱沖泡的飲品，對人體健康有益處，茶坯在揉捻、打包等做形過程中會出現大量茶團，茶葉纏繞在一起很難分開。

2、現有技術中，例如公開號為cn205727916u所公開的一種振蕩式茶葉松散機，上述裝置通過對因重力下降的茶葉進行轉動，并使用伸縮的松散釘對其進行阻擋，以此來打散成團的茶葉。

3、實際使用中，上述裝置中使用的下料方式為下落式，茶葉團下落過程中極易直接穿越沖擊葉片，或者被沖擊葉片帶動旋轉的過程中并未遭遇伸出的松散釘阻擋，因而在下落過程中可能并未受到有效撞擊，導致松散失敗；另外，如果強行提高沖擊葉片的轉動頻率可能會傷害茶葉。

技術實現思路

1、(一)解決的技術問題

2、解決了振蕩過程中茶葉團可能會直接從設備中逃逸的問題；解決了設備中茶葉團有較大可能無法被有效松散的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種振蕩式茶葉松散機，包括連接板，所述連接板的一側設置有支撐板，所述連接板上固定連接有滑軌；

5、還包括設置在連接板一側的振蕩結構；

6、所述振蕩結構包括設置在連接板一側的振蕩框，設置在振蕩框上的彈簧，設置在振蕩框一側的雙向電機，設置在雙向電機上的轉軸，固定在轉軸上的撥塊，轉動連接在轉軸一側的安裝座。

7、優選的，所述雙向電機的外側固定連接有電機套，所述振蕩框的兩側固定連接有滑塊。

8、優選的，所述振蕩框的下側設置有滾輪，用于減小振蕩框在振蕩過程中受到的摩擦力，所述彈簧固定連接在連接板上。

9、優選的，所述滑軌的一側固定連接有腳撐，所述振蕩框的內側設置有打散結構。

10、優選的，所述打散結構包括固定在振蕩框中的通過框，開設在通過框上的安裝孔，設置在通過框中的短軸，固定在短軸上的打散桿。

11、優選的，所述短軸的上側設置有齒輪，所述齒輪的外側設置有齒板。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種振蕩式茶葉松散機，具備以下

14、有益效果：

15、1、通過雙向電機驅動轉軸上的撥塊對振蕩框進行振蕩，其中彈簧可放大振蕩幅度，從而使內部的茶葉被振蕩的更加充分，且過程中不會有茶葉未被振蕩就離開裝置的情況發生，且振蕩反復可使茶葉團或者纏繞的茶葉反復經過打散結構，使茶葉完成較好的松散。

16、2、通過在振蕩過程中位移且轉動的振動框，可在振蕩過程中反復對經過通過框中的茶葉團或者纏繞的茶葉進行打散，且該打散跟隨振蕩框的振蕩幅度變化而變化，若振蕩速度快，則打散速度快，從而可解決茶葉快速通過通過框時打散不及時的問題。

技術特征：

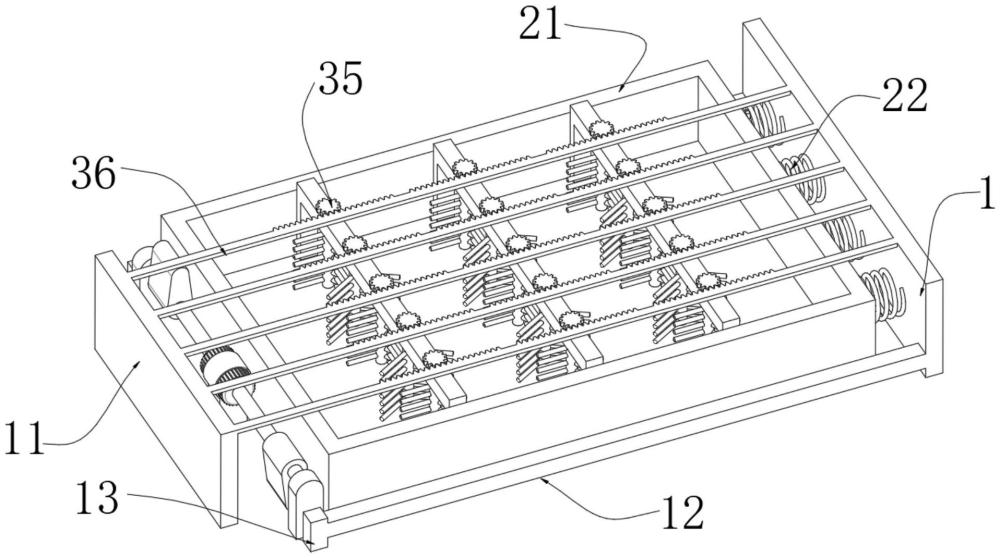

1.一種振蕩式茶葉松散機，包括連接板(1)，所述連接板(1)的一側設置有支撐板(11)，所述連接板(1)上固定連接有滑軌(12)；

2.根據權利要求1所述的一種振蕩式茶葉松散機，其特征在于：所述雙向電機(23)的外側固定連接有電機套(27)，所述振蕩框(21)的兩側固定連接有滑塊(28)。

3.根據權利要求1所述的一種振蕩式茶葉松散機，其特征在于：所述振蕩框(21)的下側設置有滾輪(29)，用于減小振蕩框(21)在振蕩過程中受到的摩擦力，所述彈簧(22)固定連接在連接板(1)上。

4.根據權利要求1所述的一種振蕩式茶葉松散機，其特征在于：所述滑軌(12)的一側固定連接有腳撐(13)，所述振蕩框(21)的內側設置有打散結構。

5.根據權利要求4所述的一種振蕩式茶葉松散機，其特征在于：所述打散結構包括固定在振蕩框(21)中的通過框(31)，開設在通過框(31)上的安裝孔(32)，設置在通過框(31)中的短軸(33)，固定在短軸(33)上的打散桿(34)。

6.根據權利要求5所述的一種振蕩式茶葉松散機，其特征在于：所述短軸(33)的上側設置有齒輪(35)，所述齒輪(35)的外側設置有齒板(36)。

技術總結
本技術涉及茶葉機械技術領域，且公開了一種振蕩式茶葉松散機，包括連接板，所述連接板的一側設置有支撐板，所述連接板上固定連接有滑軌；還包括設置在連接板一側的振蕩結構；所述振蕩結構包括設置在連接板一側的振蕩框，設置在振蕩框上的彈簧，設置在振蕩框一側的雙向電機，設置在雙向電機上的轉軸，固定在轉軸上的撥塊，轉動連接在轉軸一側的安裝座，通過雙向電機驅動轉軸上的撥塊對振蕩框進行振蕩，其中彈簧可放大振蕩幅度，從而使內部的茶葉被振蕩的更加充分，且過程中不會有茶葉未被振蕩就離開裝置的情況發生，且振蕩反復可使茶葉團或者纏繞的茶葉反復經過打散結構，使茶葉完成較好的松散。

技術研發人員：黎新,楊雄波,黃廷根,趙華林,許瑞珍,張睿欽
受保護的技術使用者：宜昌新晟生態農業開發有限公司
技術研發日：20240702
技術公布日：2025/4/28
