本申請涉及食品加工的，尤其是涉及一種生產線噴料裝置。

背景技術：

1、在食品加工過程中，常需要對食品進行噴涂調料，通常會在生產線的機架上架設噴料裝置，以在食品于生產線上傳送時，噴料裝置對食品進行噴料操作。

2、然而，在食品生產中使用的調料種類繁多，既有易于流動的液體類調料，也有易于飄散的粉類調料，這些不同形態的調料在噴涂過程中對噴料裝置與食品之間的距離有著不同的要求。因此，為了滿足不同形態調料的噴涂需求，用于架設噴料裝置的安裝架需要生產不同的尺寸，導致同一位置的噴料裝置不易適應不同種類的調料，噴料裝置的靈活性較差。

技術實現思路

1、為了提高噴料裝置的靈活性，本申請提供一種生產線噴料裝置。

2、本申請提供一種生產線噴料裝置，采用如下的技術方案：

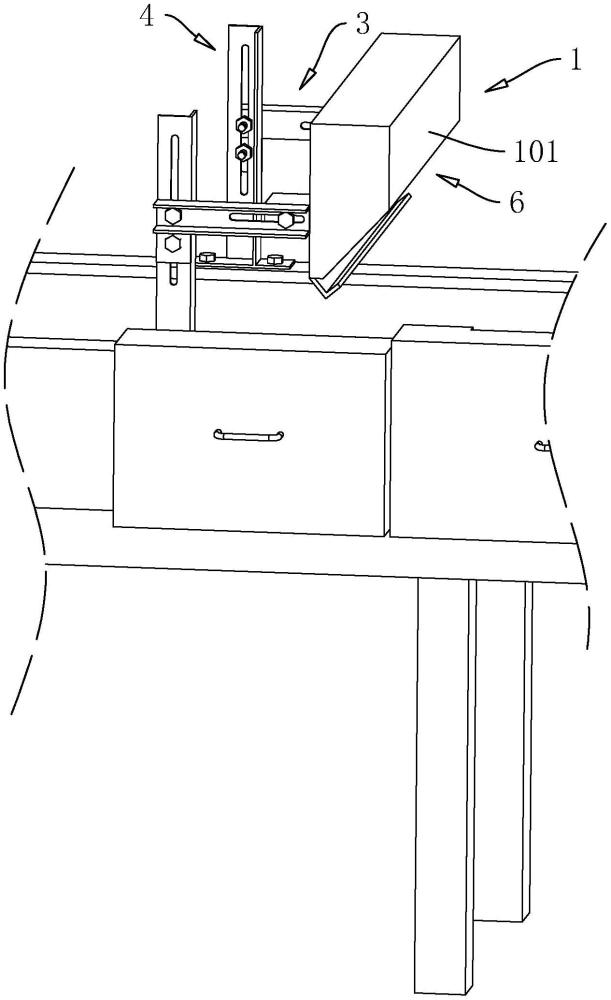

3、一種生產線噴料裝置，包括：

4、噴料機構，包括外殼及噴料件，所述噴料件安裝至所述外殼上，所述外殼具有安裝部；

5、水平調節機構，包括橫向架以及第一定位件，所述安裝部能夠沿水平方向相對所述橫向架移動，所述第一定位件用于將所述安裝部與所述橫向架相對鎖定；

6、豎向調節機構，包括豎向架以及第二定位件，所述豎向架安裝于生產線機架上，所述橫向架能夠沿豎向相對所述豎向架移動，所述第二定位件用于將所述橫向架與所述豎向架相對鎖定。

7、通過采用上述技術方案，通過安裝部、橫向架以及第一定位件的配合對噴料機構的水平方向進行調節；通過橫向架、豎向架以及第二定位件的配合對噴料機構的豎直方向進行調節，從而能夠根據調料的形態及調料與食品之間距離的要求對噴料機構的位置進行調節，從而提高噴料裝置的靈活性與適應性。

8、可選的，所述橫向架通過自身一端的端部與所述豎向架配合。

9、通過采用上述技術方案，橫向架一端與豎向架配合，以能夠使安裝部于橫向架上可移動的距離較大。

10、可選的，所述豎向架可拆卸連接于所述生產線機架上。

11、通過采用上述技術方案，豎向架的可拆卸連接以便于對豎向架進行拆卸維修更換。

12、可選的，所述安裝部、所述水平調節機構以及所述豎向調節機構一一對應，并均具有兩組，兩組所述安裝部移動于兩組所述水平調節機構之間。

13、通過采用上述技術方案，通過兩組安裝部與水平調節機構及豎向調節機構的配合，以提高噴料機構的穩定性。

14、可選的，所述豎向架與所述橫向架遠離所述豎向架的一端之間鉸接有伸縮件，所述伸縮件用于支撐所述橫向架。

15、通過采用上述技術方案，通過伸縮件支撐橫向架以提高橫向架的穩定性。

16、可選的，所述伸縮件包括導向桿、導向套以及螺紋頭，所述導向桿與所述導向套長度沿同一直線方向延伸，所述導向桿一端沿所述導向套長度方向滑移于所述導向套中，且所述導向桿遠離所述導向套一端鉸接于所述豎向架上，所述導向套遠離所述導向桿一端鉸接于所述橫向架上。

17、通過采用上述技術方案，通過導向桿與導向套之間的相對移動實現伸縮件的伸縮，且通過螺紋頭與導向套的抵接限制導向桿與導向套回縮。

18、可選的，所述伸縮件可拆卸連接于所述豎向架以及所述橫向架上。

19、通過采用上述技術方案，伸縮件的可拆卸連接便于伸縮件的更換和維修，降低了維護成本。

20、可選的，所述噴料件包括分料管以及噴頭，所述分料管安裝于所述外殼中，所述噴頭安裝并連通于所述分料管上并具有多個，所述外殼一側形成有對所述噴頭出料通道進行讓位的出料口。

21、通過采用上述技術方案，通過分料管將調料分至各噴頭上，通過多個噴頭對食品進行噴料，以提高噴料的效率與均勻性。

22、可選的，所述外殼與所述出料口相對并遠離所述出料口一側設置有擋板，所述擋板向下超出所述噴頭，且所述擋板折彎形成用于接料的接料腔。

23、通過采用上述技術方案，通過擋板以對多余的調料進行遮擋，以使調料不易過度噴灑至食品上。

24、綜上所述，本申請包括以下至少一種有益效果：

25、1.通過設置水平調節機構和豎向調節機構，使得噴料機構能夠在水平和豎向進行位置調節，從而適應不同調料的噴料需求，提高了噴料裝置的適應性與靈活性；

26、2.采用了伸縮件來支撐橫向架，以能夠適應橫向架的不同高度，且提高橫向架穩定性；

27、3.通過接料腔對擋板擋住的調節進行承接，使調料不易過渡噴灑。

技術特征：

1.一種生產線噴料裝置，其特征在于，包括：

2.根據權利要求1所述的一種生產線噴料裝置，其特征在于：所述橫向架（31）通過自身一端的端部與所述豎向架（41）配合。

3.根據權利要求1所述的一種生產線噴料裝置，其特征在于：所述豎向架（41）可拆卸連接于所述生產線機架上。

4.根據權利要求1所述的一種生產線噴料裝置，其特征在于：所述安裝部（2）、所述水平調節機構（3）以及所述豎向調節機構（4）一一對應，并均具有兩組，兩組所述安裝部（2）移動于兩組所述水平調節機構（3）之間。

5.根據權利要求1所述的一種生產線噴料裝置，其特征在于：所述豎向架（41）與所述橫向架（31）遠離所述豎向架（41）的一端之間鉸接有伸縮件（5），所述伸縮件（5）用于支撐所述橫向架（31）。

6.根據權利要求5所述的一種生產線噴料裝置，其特征在于：所述伸縮件（5）包括導向桿（51）、導向套（52）以及螺紋頭（53），所述導向桿（51）與所述導向套（52）長度沿同一直線方向延伸，所述導向桿（51）一端沿所述導向套（52）長度方向滑移于所述導向套（52）中，且所述導向桿（51）遠離所述導向套（52）一端鉸接于所述豎向架（41）上，所述導向套（52）遠離所述導向桿（51）一端鉸接于所述橫向架（31）上。

7.根據權利要求5所述的一種生產線噴料裝置，其特征在于：所述伸縮件（5）可拆卸連接于所述豎向架（41）以及所述橫向架（31）上。

8.根據權利要求1-7其中任意一項所述的一種生產線噴料裝置，其特征在于：所述噴料件（102）包括分料管（1021）以及噴頭（1022），所述分料管（1021）安裝于所述外殼（101）中，所述噴頭（1022）安裝并連通于所述分料管（1021）上并具有多個，所述外殼（101）一側形成有對所述噴頭（1022）出料通道進行讓位的出料口（6）。

9.根據權利要求8所述的一種生產線噴料裝置，其特征在于：所述外殼（101）與所述出料口（6）相對并遠離所述出料口（6）一側設置有擋板（7），所述擋板（7）向下超出所述噴頭（1022），且所述擋板（7）折彎形成用于接料的接料腔（8）。

技術總結
本申請涉及食品加工的技術領域,公開了一種生產線噴料裝置，其包括噴料機構，包括外殼及噴料件，所述噴料件安裝至所述外殼上，所述外殼具有安裝部；水平調節機構，包括橫向架以及第一定位件，所述安裝部能夠沿水平方向相對所述橫向架移動，所述第一定位件用于將所述安裝部與所述橫向架相對鎖定；豎向調節機構，包括豎向架以及第二定位件，所述豎向架安裝于生產線機架上，所述橫向架能夠沿豎向相對所述豎向架移動，所述第二定位件用于將所述橫向架與所述豎向架相對鎖定。本申請能夠提高噴料裝置的靈活性。

技術研發人員：尤信鈴,尤信灶
受保護的技術使用者：三都港海洋食品有限公司
技術研發日：20240715
技術公布日：2025/4/24
