本技術屬于糕點生產，具體是指一種糕點生產用壓花分切裝置。

背景技術：

1、當糕點生產時都需要進行壓花分切，使得更加的美觀，目前，大多數都是人工對糕點進行壓花分切，首先拿著菜刀反復對糕點進行分切，之后按壓模具，使得糕點上壓出花紋，需要不斷的進行重復操作，時間一長，比較費力，一不留神，菜刀很容易割傷手，且后續還需要逐個進行壓花，效率低下，人工成本較高。

技術實現思路

1、本實用新型要解決的技術問題是，人工對糕點進行反復壓花與分切，且不能同時壓花分切導致的工作效率低、危險性高以及人工較高的問題。

2、為解決上述技術問題，本實用新型采取的技術方案如下：本實用新型提出的一種糕點生產用壓花分切裝置，包括糕點加工臺，所述糕點加工臺上設有糕點分切減速輸送組件，所述糕點加工臺上垂直設有輸送滑槽，所述輸送滑槽上滑動連接有糕點放置槽，所述糕點放置槽和糕點分切減速輸送組件連接，所述糕點加工臺的上方垂直架設有壓花調節桿，所述壓花調節桿上安裝有一級壓花分切組件，所述糕點加工臺上遠離糕點分切減速輸送組件的一側設有二級分切組件。

3、作為改進的，所述二級分切組件包括支撐座、刀具支撐架、分切復位簧、二級糕點豎向分切刀、糕點分切壓把和操作口，所述支撐座垂直設于糕點加工臺上，所述刀具支撐架設于支撐座上，所述分切復位簧設于支撐座上且設于靠近糕點加工臺的一側，所述二級糕點豎向分切刀設于分切復位簧上，所述操作口貫穿刀具支撐架設置。

4、作為改進的，所述一級壓花分切組件包括上支撐板、壓花件固定件和一級糕點橫向分切刀，所述上支撐板設于壓花調節桿上，所述壓花件固定件設于上支撐板上且設于靠近糕點放置槽的一側，所述一級糕點橫向分切刀設于上支撐板上且與壓花件固定件同側。

5、作為改進的，所述糕點分切減速輸送組件包括電機支架、減速輸送電機、主動輪、從動輪、糕點槽輸送螺桿和糕點槽輸送滑槽，所述電機支架設于糕點加工臺側壁上且與支撐座呈對應設置，所述減速輸送電機設于電機支架上，所述主動輪設于減速輸送電機的輸出軸上，所述從動輪和主動輪呈嚙合設置，所述糕點槽輸送螺桿與從動輪相連且轉動于糕點加工臺上，所述糕點槽輸送滑槽設于糕點加工臺內壁上且與糕點槽輸送螺桿對稱設置，所述糕點放置槽一端螺紋連接于糕點槽輸送螺桿上且另一端和糕點槽輸送滑槽滑動連接。

6、作為改進的，所述一級糕點橫向分切刀和二級糕點豎向分切刀呈垂直設置，所述壓花件固定件呈矩形陣列設有若干組。

7、作為改進的，所述主動輪的直徑小于從動輪的直徑。

8、采用上述結構本實用新型取得的有益效果如下：

9、1、通過將分切分為一級橫向和二級豎向，利用一級壓花分切組件，自動化對糕點進行壓花與初級分切，節省人力成本提高工作效率；

10、2、設置二級分切組件，配合糕點分切減速輸送組件，將未分切完的糕點通過師傅進行獨立快速分切，完成糕點分切的目的，且糕點分切減速輸送組件的設置不會影響到分切的效果。

技術特征：

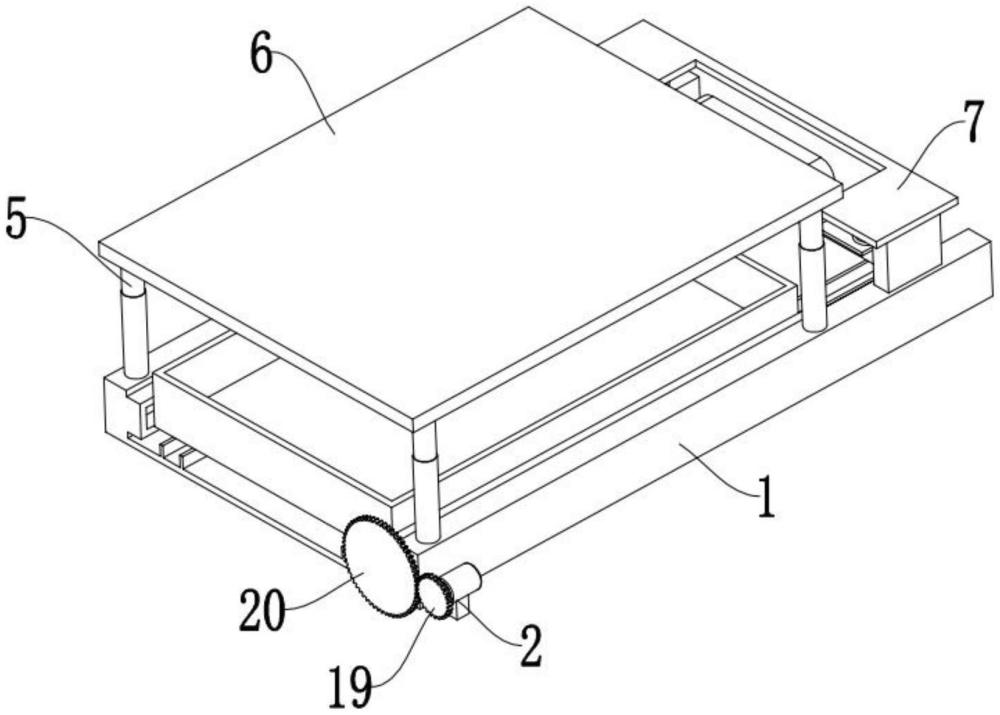

1.一種糕點生產用壓花分切裝置，包括糕點加工臺(1)，其特征在于：所述糕點加工臺(1)上設有糕點分切減速輸送組件(2)，所述糕點加工臺(1)上垂直設有輸送滑槽(3)，所述輸送滑槽(3)上滑動連接有糕點放置槽(4)，所述糕點放置槽(4)和糕點分切減速輸送組件(2)連接，所述糕點加工臺(1)的上方垂直架設有壓花調節桿(5)，所述壓花調節桿(5)上安裝有一級壓花分切組件(6)，所述糕點加工臺(1)上遠離糕點分切減速輸送組件(2)的一側設有二級分切組件(7)。

2.根據權利要求1所述的一種糕點生產用壓花分切裝置，其特征在于：所述二級分切組件(7)包括支撐座(8)、刀具支撐架(9)、分切復位簧(10)、二級糕點豎向分切刀(11)、糕點分切壓把(12)和操作口(13)，所述支撐座(8)垂直設于糕點加工臺(1)上，所述刀具支撐架(9)設于支撐座(8)上，所述分切復位簧(10)設于支撐座(8)上且設于靠近糕點加工臺(1)的一側，所述二級糕點豎向分切刀(11)設于分切復位簧(10)上，所述操作口(13)貫穿刀具支撐架(9)設置。

3.根據權利要求2所述的一種糕點生產用壓花分切裝置，其特征在于：所述一級壓花分切組件(6)包括上支撐板(14)、壓花件固定件(15)和一級糕點橫向分切刀(16)，所述上支撐板(14)設于壓花調節桿(5)上，所述壓花件固定件(15)設于上支撐板(14)上且設于靠近糕點放置槽(4)的一側，所述一級糕點橫向分切刀(16)設于上支撐板(14)上且與壓花件固定件(15)同側。

4.根據權利要求3所述的一種糕點生產用壓花分切裝置，其特征在于：所述糕點分切減速輸送組件(2)包括電機支架(17)、減速輸送電機(18)、主動輪(19)、從動輪(20)、糕點槽輸送螺桿(21)和糕點槽輸送滑槽(22)，所述電機支架(17)設于糕點加工臺(1)側壁上且與支撐座(8)呈對應設置，所述減速輸送電機(18)設于電機支架(17)上，所述主動輪(19)設于減速輸送電機(18)的輸出軸上，所述從動輪(20)和主動輪(19)呈嚙合設置，所述糕點槽輸送螺桿(21)與從動輪(20)相連且轉動于糕點加工臺(1)上，所述糕點槽輸送滑槽(22)設于糕點加工臺(1)內壁上且與糕點槽輸送螺桿(21)對稱設置，所述糕點放置槽(4)一端螺紋連接于糕點槽輸送螺桿(21)上且另一端和糕點槽輸送滑槽(22)滑動連接。

5.根據權利要求4所述的一種糕點生產用壓花分切裝置，其特征在于：所述一級糕點橫向分切刀(16)和二級糕點豎向分切刀(11)呈垂直設置，所述壓花件固定件(15)呈矩形陣列設有若干組。

6.根據權利要求5所述的一種糕點生產用壓花分切裝置，其特征在于：所述主動輪(19)的直徑小于從動輪(20)的直徑。

技術總結
本技術公開了一種糕點生產用壓花分切裝置，包括糕點加工臺，所述糕點加工臺上設有糕點分切減速輸送組件，所述糕點加工臺上垂直設有輸送滑槽，所述輸送滑槽上滑動連接有糕點放置槽，所述糕點放置槽和糕點分切減速輸送組件連接，所述糕點加工臺的上方垂直架設有壓花調節桿，所述壓花調節桿上安裝有一級壓花分切組件，所述糕點加工臺上遠離糕點分切減速輸送組件的一側設有二級分切組件。本技術屬于糕點生產技術領域，具體是指一種糕點生產用壓花分切裝置，克服了人工對糕點進行反復壓花與分切，且不能同時壓花分切導致的工作效率低、危險性高以及人工較高的問題。

技術研發人員：汪亞楠
受保護的技術使用者：大連恩點食品有限公司
技術研發日：20240716
技術公布日：2025/4/28
