本技術涉及穿肉串機，尤其涉及一種用于制作牛肉串的穿肉串機。

背景技術：

1、在食品加工行業中，牛肉串等肉串產品的加工制作占據著舉足輕重的地位，其市場需求持續高漲。為了應對這一旺盛需求并推動生產效率的飛躍，眾多企業和創新者正積極投身于自動化技術的研發與應用之中，特別聚焦于穿肉串機的設計與優化。

2、盡管當前市場上存在多種類型的穿肉串機，每種設備在設計思路與操作方法上各具特色，且一般依然需要把肉切成塊狀，擺放到模具上，隨后才能完成穿簽作業，雖然能夠把肉穿成串，但在設備在實際應用中暴露出效率低的問題，在操作過程中仍需消耗大量的人力資源，這直接限制了牛肉串的生產效率，穿串過程的自動化程度不足。

技術實現思路

1、本實用新型針對現有技術存在的不足，提供如下技術方案：

2、一種用于制作牛肉串的穿肉串機，包括承載架，所述承載架的后側固定安裝有固定架，所述固定架的內壁固定安裝有照明燈，所述承載架的底部固定安裝有定位架，所述定位架的上方可拆卸安裝有固定箱，所述固定箱的左側可拆卸安裝有電機，所述電機的輸出端連接有旋轉架，所述旋轉架的外側活動套設有定位連桿，所述旋轉架遠離電機的一端安裝有軸承，所述軸承安裝在固定箱的內壁右側，所述定位連桿遠離旋轉架的一端可拆卸安裝有推板。

3、作為上述技術方案的改進，所述固定架的底部固定安裝有氣缸，所述氣缸的底部可拆卸安裝有固定壓板。

4、作為上述技術方案的改進，所述固定箱的內壁左右兩側固定安裝有限位板，所述限位板的內部固定安裝有限位桿，所述承載架的外側滑動安裝有滑塊，所述滑塊與推板相互連接。

5、作為上述技術方案的改進，所述固定箱的靠近承載架的一側開設有通孔，所述通孔的內部活動安裝有伸縮桿，所述伸縮桿安裝在推板的上方。

6、作為上述技術方案的改進，所述承載架的上方安裝有肉承載框，所述肉承載框的內部均固定安裝有隔板，所述肉承載框的前側開設有穿孔。

7、本實用新型的有益效果：

8、1、通過在承載架的前端集成了串肉機構，串肉機構通過電機、旋轉架、定位連桿與推板的協同工作，實現了穿簽作業的自動化流程，具體而言，電機的啟動驅動旋轉架旋轉，這一旋轉動作轉化為定位連桿的往復運動，進而驅動推板進行動力，極大地提升了作業效率，減輕了勞動者的體力負擔，減少了手工操作的需求，使得穿簽過程更加流暢與高效，同時，得益于內置的驅動程序，串肉機構在操作上更加靈活便捷，實現牛肉串制作的高效自動化。

9、2、通過肉承載框的設計，為待加工的肉類食材構建了一個穩定且有序的存放空間，該框體內，通過隔板，將區域劃分為多個均勻間隔的儲肉槽，不僅優化了食材的管理與取用，隔板頂部設計成鋒利的刀片形態，在固定壓板下壓時，能夠同步執行切割動作，自動將肉承載框內的肉塊分割成適宜串制的大小，顯著提升了穿串前的準備效率與便利性，此外，肉承載框前側精準開設的穿孔，其位置與各個儲肉槽一一對應，極大地簡化了肉簽穿入的過程，操作人員只需簡單對準穿孔，即可輕松完成肉串的組裝，使整個串肉作業流程變得既高效又順暢，極大地提升了生產效率和用戶體驗。

技術特征：

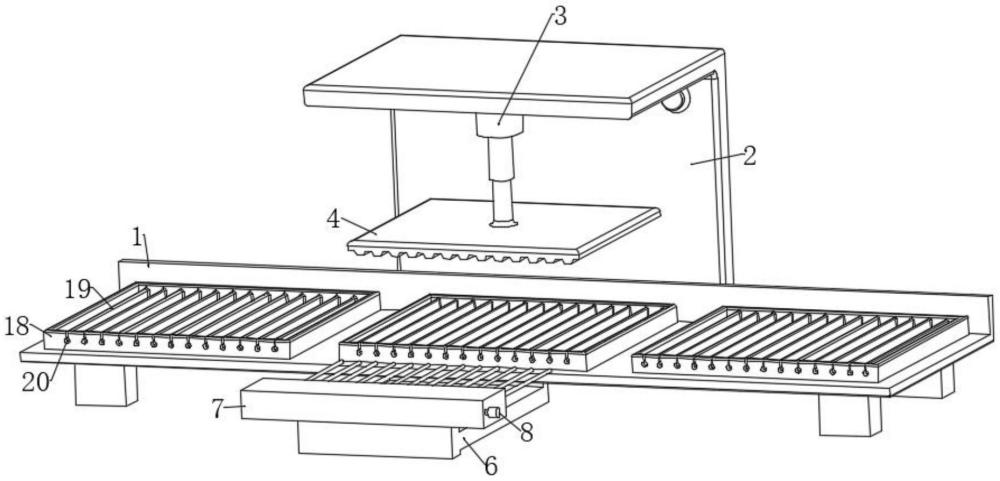

1.一種用于制作牛肉串的穿肉串機，包括承載架(1)，其特征在于：所述承載架(1)的后側固定安裝有固定架(2)，所述固定架(2)的內壁固定安裝有照明燈(5)，所述承載架(1)的底部固定安裝有定位架(6)，所述定位架(6)的上方可拆卸安裝有固定箱(7)，所述固定箱(7)的左側可拆卸安裝有電機(8)，所述電機(8)的輸出端連接有旋轉架(9)，所述旋轉架(9)的外側活動套設有定位連桿(10)，所述旋轉架(9)遠離電機(8)的一端安裝有軸承(11)，所述軸承(11)安裝在固定箱(7)的內壁右側，所述定位連桿(10)遠離旋轉架(9)的一端可拆卸安裝有推板(12)。

2.根據權利要求1所述的一種用于制作牛肉串的穿肉串機，其特征在于：所述固定架(2)的底部固定安裝有氣缸(3)，所述氣缸(3)的底部可拆卸安裝有固定壓板(4)。

3.根據權利要求1所述的一種用于制作牛肉串的穿肉串機，其特征在于：所述固定箱(7)的內壁左右兩側固定安裝有限位板(13)，所述限位板(13)的內部固定安裝有限位桿(14)，所述承載架(1)的外側滑動安裝有滑塊(15)，所述滑塊(15)與推板(12)相互連接。

4.根據權利要求1所述的一種用于制作牛肉串的穿肉串機，其特征在于：所述固定箱(7)的靠近承載架(1)的一側開設有通孔(16)，所述通孔(16)的內部活動安裝有伸縮桿(17)，所述伸縮桿(17)安裝在推板(12)的上方。

5.根據權利要求1所述的一種用于制作牛肉串的穿肉串機，其特征在于：所述承載架(1)的上方安裝有肉承載框(18)，所述肉承載框(18)的內部均固定安裝有隔板(19)，所述肉承載框(18)的前側開設有穿孔(20)。

技術總結
本技術涉及穿肉串機技術領域，尤其為一種用于制作牛肉串的穿肉串機，包括承載架，所述承載架的后側固定安裝有固定架，所述固定架的內壁固定安裝有照明燈，所述承載架的底部固定安裝有定位架，所述定位架的上方可拆卸安裝有固定箱，串肉機構通過電機、旋轉架、定位連桿與推板的協同工作，實現了穿簽作業的自動化流程，具體而言，電機的啟動驅動旋轉架旋轉，這一旋轉動作轉化為定位連桿的往復運動，進而驅動推板進行動力，極大地提升了作業效率，減輕了勞動者的體力負擔，減少了手工操作的需求，使得穿簽過程更加流暢與高效，同時，得益于內置的驅動程序，整個串肉機構在操作上更加靈活便捷。

技術研發人員：陳一鋒,鄧明峰
受保護的技術使用者：長沙食享網絡科技有限公司
技術研發日：20240719
技術公布日：2025/4/28
