本技術涉及生豬屠宰加工設備，尤其涉及一種豬皮去毛裝置。

背景技術：

1、豬皮作為一種常見食材廣受大眾青睞，現有技術公開了一種豬皮去毛裝置(公開號：cn220799820u)，包括輸送機構、設于所述輸送機構上方的整形機構和刮毛機構，所述輸送機構用于使豬皮沿水平方向運動，所述整形機構用于使豬皮保持平整，在豬皮輸送過程中所述刮毛機構用于刮除豬皮的殘留毛。

2、現有技術通過設置整形機構和刮毛機構，在刮毛過程中利用整形機構使豬皮貼于輸送機構的輸送帶的表面，從而防止豬皮在被輸送以及刮毛的過程中產生褶皺，解決了人工揮刀刮毛經過長時間勞動后去毛效果不穩定且勞動強度增大的問題，提高了豬皮的加工效率。但是，現有技術使用刀具刮的過程中可能還存在豬毛沒刮干凈的問題，對于豬皮表面的細菌沒法進行消滅，此外，刮刀在長時間工作后還需要進行清理，無法進行連續去毛工作。

3、因此，本領域技術人員提供了一種豬皮去毛裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型主要是解決豬皮去毛的技術問題，提供一種豬皮去毛裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

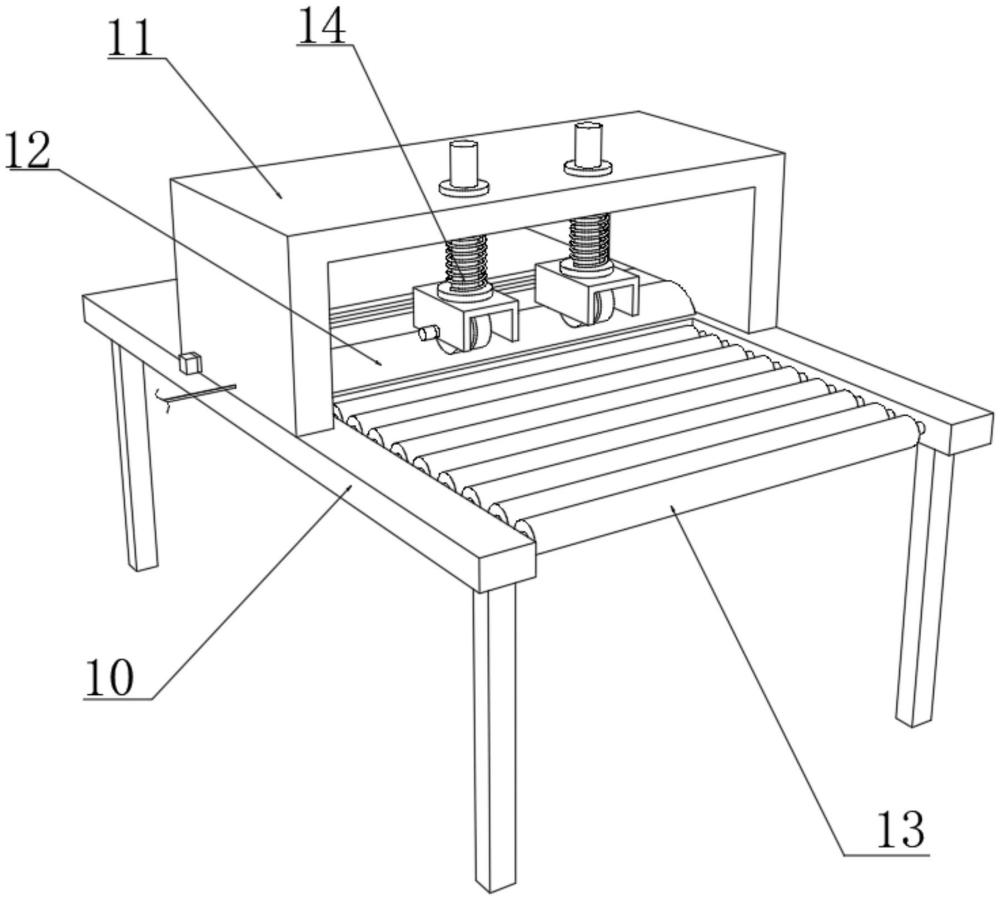

3、一種豬皮去毛裝置，其包括操作臺，所述操作臺通過矩形柱固定安裝在地面上，操作臺的前端開設有放置槽，放置槽內轉動設置有多個輥筒；蓋板，所述蓋板固定安裝在操作臺的頂端壁面上，蓋板呈倒“u”形，蓋板與操作臺之間設置有對豬皮進行推動的推動組件，推動組件包括有推動豬肉移動的滾輪和拉動滾輪升降的升降桿，滾輪的一側設置有用于驅動的馬達，升降桿的外壁面上設置有對滾輪進行復位的壓縮彈簧；燙燒組件，所述燙燒組件設置在操作臺與蓋板之間，燙燒組件包括有與豬皮貼合的鐵塊和對鐵塊進行加熱的加熱盒，鐵塊呈弧形，鐵塊設置在操作臺的頂端壁面上，加熱盒加熱鐵塊對豬皮上的豬毛進行燙燒；清潔組件，所述清潔組件設置在燙燒組件的后方，清潔組件包括有固定安裝在操作臺頂端壁面上的矩形框和傾斜安裝在矩形框腔內對豬皮進行刮拭的刀片，矩形框的腔內還設置有對刀片外壁面殘渣進行清掃的清掃結構。

4、根據所述的豬皮去毛裝置，所述加熱盒的腔內設置有電磁感應線圈，電磁感應線圈與鐵塊的內壁面之間設置有絕緣材料。

5、根據所述的豬皮去毛裝置，所述升降桿的頂端活動貫穿蓋板，升降桿的外壁面上在蓋板外設置有第一擋環，升降桿的底端固定連接有安裝框，升降桿的外壁面靠近安裝框的一端設置有第二擋環，滾輪轉動設置在安裝框的腔內，壓縮彈簧位于安裝框與蓋板內壁面之間。

6、根據所述的豬皮去毛裝置，所述操作臺頂端壁面在對應矩形框的位置處貫穿開設有清理槽，矩形框的空腔與清理槽相貫通。

7、根據所述的豬皮去毛裝置，所述矩形框靠近鐵塊的一側壁面上固定連接有延伸板，延伸板的截面呈直角三角形。

8、根據所述的豬皮去毛裝置，所述清掃結構包括設置有清掃單元和驅動清掃單元進行往復運動的絲杠，清掃單元包括有清掃板和刷毛，刷毛固定連接在清掃板靠近刀片的斜面上，清掃板的截面呈直角梯形。

9、根據所述的豬皮去毛裝置，所述清掃板遠離刀片的一側壁面上固定連接有移動塊和限位樁，絲杠螺紋貫穿移動塊，絲杠的一端轉動安裝在矩形框的腔內，蓋板的一側外壁面上設置有伺服電機，絲杠的另一端活動貫穿矩形框、蓋板并與伺服電機的輸出軸固定連接，矩形框的腔內固定安裝有導向桿，導向桿活動貫穿限位樁。

10、本實用新型提供了一種豬皮去毛裝置。具備以下有益效果：

11、(1)、本申請通過設置燙燒組件，用電磁感應線圈加熱對貼合經過鐵塊外壁面的豬皮進行燙擦，豬皮上的豬毛燙燒成渣，豬皮上的細菌等微生物也都得到消滅，通過設置推動組件可以自適應推動豬皮移動，設置清潔組件對豬皮上的碎渣進行刮拭下來，減少后期的清潔工作，通過合理的結構設計提高了本裝置的實用性。

12、(2)、通過在操作臺的頂端壁面上開設清理槽，矩形框的空腔與清理槽相貫通，豬毛燃燒后的殘渣被清理后從清理槽落下。

13、(3)、通過在矩形框腔內固定安裝刀片，豬皮上的毛渣被刮下，長時間工作后有毛渣堆積在刀片的刀面上，通過設置清掃結構，清掃板斜面上的刷毛在往復移動過程中將刀片刀面上的毛渣清掃下來，伺服電機驅動絲杠旋轉，絲杠活動貫穿移動塊，移動塊與清掃板固定連接，通過設置導向桿活動貫穿限位樁，限位樁與清掃板固定連接，導向桿對清掃板的移動起到了限位導向的作用，通過該結構設計減少了工作人員的清掃工作，便于裝置進行連續化生產。

技術特征：

1.一種豬皮去毛裝置，其特征在于，包括：

2.根據權利要求1所述的豬皮去毛裝置，其特征在于：所述加熱盒(17)的腔內設置有電磁感應線圈，電磁感應線圈與鐵塊(16)的內壁面之間設置有絕緣材料。

3.根據權利要求1所述的豬皮去毛裝置，其特征在于：所述升降桿(18)的頂端活動貫穿蓋板(11)，升降桿(18)的外壁面上在蓋板(11)外設置有第一擋環(19)，升降桿(18)的底端固定連接有安裝框(20)，升降桿(18)的外壁面靠近安裝框(20)的一端設置有第二擋環(23)，滾輪(21)轉動設置在安裝框(20)的腔內，壓縮彈簧(24)位于安裝框(20)與蓋板(11)內壁面之間。

4.根據權利要求1所述的豬皮去毛裝置，其特征在于：所述操作臺(10)頂端壁面在對應矩形框(26)的位置處貫穿開設有清理槽，矩形框(26)的空腔與清理槽相貫通。

5.根據權利要求4所述的豬皮去毛裝置，其特征在于：所述矩形框(26)靠近鐵塊(16)的一側壁面上固定連接有延伸板(25)，延伸板(25)的截面呈直角三角形。

6.根據權利要求1所述的豬皮去毛裝置，其特征在于：所述清掃結構包括設置有清掃單元(28)和驅動清掃單元(28)進行往復運動的絲杠(32)，清掃單元(28)包括有清掃板(29)和刷毛(30)，刷毛(30)固定連接在清掃板(29)靠近刀片(27)的斜面上，清掃板(29)的截面呈直角梯形。

7.根據權利要求6所述的豬皮去毛裝置，其特征在于：所述清掃板(29)遠離刀片(27)的一側壁面上固定連接有移動塊(31)和限位樁(33)，絲杠(32)螺紋貫穿移動塊(31)，絲杠(32)的一端轉動安裝在矩形框(26)的腔內，蓋板(11)的一側外壁面上設置有伺服電機，絲杠(32)的另一端活動貫穿矩形框(26)、蓋板(11)并與伺服電機的輸出軸固定連接，矩形框(26)的腔內固定安裝有導向桿(34)，導向桿(34)活動貫穿限位樁(33)。

技術總結
本技術涉及生豬屠宰加工設備技術領域，且公開了一種豬皮去毛裝置，包括操作臺，所述操作臺的前端開設有放置槽，放置槽內轉動設置有多個輥筒；蓋板，所述蓋板呈倒“U”形，蓋板與操作臺之間設置有推動組件；燙燒組件，所述燙燒組件包括有鐵塊和加熱盒，鐵塊呈弧形；清潔組件，所述清潔組件包括有矩形框和刀片，矩形框的腔內還設置有清掃結構。本申請通過設置燙燒組件，用電磁感應線圈加熱對貼合經過鐵塊外壁面的豬皮進行燙擦，豬皮上的豬毛燙燒成渣，豬皮上的細菌等微生物也都得到消滅，通過設置推動組件可以自適應推動豬皮移動，設置清潔組件對豬皮上的碎渣進行刮拭下來，減少后期的清潔工作，通過合理的結構設計提高了本裝置的實用性。

技術研發人員：楊撫戰,姜新華
受保護的技術使用者：山東新鴻輝肉制品有限公司
技術研發日：20240802
技術公布日：2025/4/28
