本發明涉及禽類原料肉前處理智能加工，尤其涉及一種超聲刀輔助禽胴體多部位柔性仿人切分裝置及方法。

背景技術：

1、隨著菜肴工業化發展對原料肉前處理提出了更高的標準化要求，尤其對禽胴體如脖子、翅膀、腿等不同部位的精準切割切分已成為產業的迫切需要，而目前禽胴體多部位切割切分多采用人工輔助流水線的方式，存在勞動強度大、生產效率低、智能化程度低等問題，難以滿足產業需求。

技術實現思路

1、針對現有技術存在的問題，本發明提供一種超聲刀輔助禽胴體多部位柔性仿人切分裝置及方法。

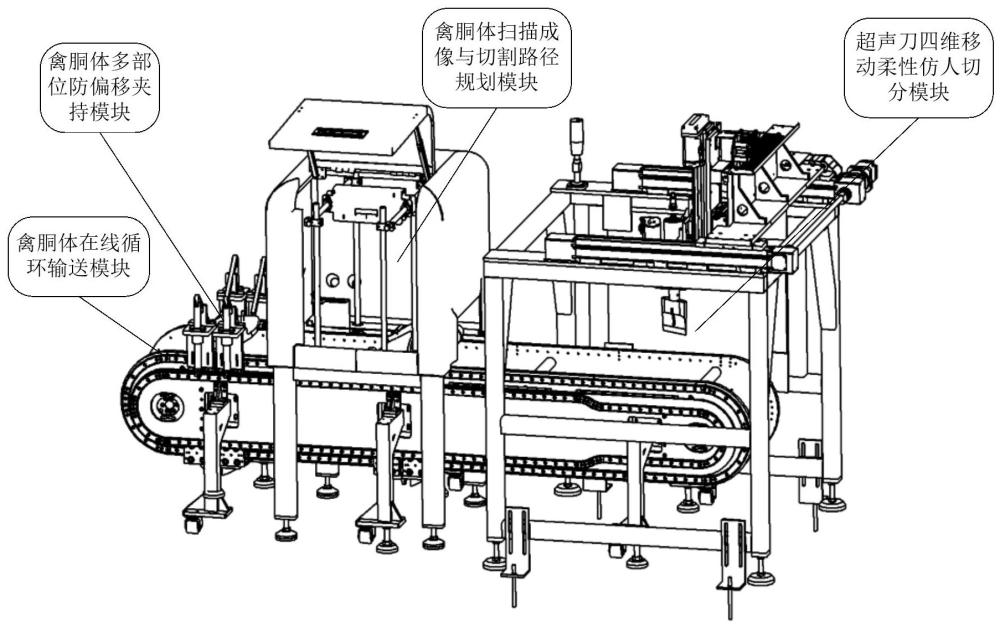

2、第一方面，本發明提供一種超聲刀輔助禽胴體多部位柔性仿人切分裝置，包括：

3、禽胴體在線循環輸送模塊，包括立式雙軌環形導軌輸送線和異型環形導軌；

4、禽胴體多部位防偏移夾持模塊，安裝在所述立式雙軌環形導軌輸送線上，用于多點位固定禽胴體各個部位，使所述禽胴體隨著所述立式雙軌環形導軌輸送線依次移動至掃描工位和切分工位，并在通過所述切分工位后受所述異型環形導軌的作用控制夾具松開并分別收集所述禽胴體的各個部位；

5、禽胴體掃描成像與切割路徑規劃模塊，包括掃描成像設備和與所述掃描成像設備連接的上位機，所述掃描成像設備用于對移動至所述掃描工位的所述禽胴體進行掃描成像，所述上位機用于根據掃描得到的圖像數據對禽胴體多部位進行精準選域，生成所述禽胴體的多部位柔性切割路徑規劃指令集，并將所述多部位柔性切割路徑規劃指令集發送至超聲刀四維移動柔性仿人切分模塊的下位機；

6、所述超聲刀四維移動柔性仿人切分模塊，包括與所述上位機通信連接的所述下位機，以及由所述下位機控制的四軸平臺超聲刀切分設備，所述四軸平臺超聲刀切分設備包括四軸運動平臺和搭載于所述四軸運動平臺上的超聲刀頭，所述下位機用于根據接收的所述多部位柔性切割路徑規劃指令集，控制所述四軸平臺超聲刀切分設備對移動至所述切分工位的所述禽胴體的多部位進行柔性仿人切分。

7、在一些實施例中，所述異型環形導軌包括第一部位、第二部位和位于所述第一部位和所述第二部位之間的臺階，所述第一部位和所述第二部位均包括弧形段和平行直線段，且所述第一部位的平行直線段的間距大于所述第二部位的平行直線段的間距。

8、在一些實施例中，所述禽胴體多部位防偏移夾持模塊包括：

9、用于承載所述禽胴體的托盤，所述托盤固定在所述立式雙軌環形導軌輸送線的滑座上，所述托盤包括位于中間的凹陷部位以及位于周邊的四個支撐結構，所述四個支撐結構均朝向所述托盤外向下傾斜，夾具打開時便于分類收集所述禽胴體的各個部位，所述四個支撐結構用于承載所述禽胴體的四肢，所述托盤的外型根據所述禽胴體的輪廓設計；

10、支架，所述支架固定在所述立式雙軌環形導軌輸送線的滑座上，所述支架上安裝有直線軸承；

11、位移調整板，立設于所述支架上；

12、壓桿，所述壓桿安裝在所述位移調整板上，所述壓桿的第一端設置有接觸塊，所述接觸塊在固定所述禽胴體時與所述禽胴體的四肢接觸；

13、連桿，所述連桿穿過所述直線軸承，所述連桿的第一端與所述壓桿的第二端連接，所述連桿的第二端與所述異型環形導軌連接并可沿所述異型環形導軌滑動，所述連桿的第二端位于所述異型環形導軌的所述第一部位時，抬升所述壓桿的第二端，使所述壓桿的第一端帶動所述接觸塊下壓，所述連桿的第二端由所述異型環形導軌的所述臺階過渡到所述第二部位時，拉低所述壓桿的第二端，使所述壓桿的第一端帶動所述接觸塊上抬。

14、在一些實施例中，所述掃描成像設備包括三維線激光掃描儀和x光檢測機。

15、在一些實施例中，所述根據掃描得到的圖像數據對禽胴體多部位進行精準選域，生成所述禽胴體的多部位柔性切割路徑規劃指令集，包括：

16、利用目標檢測模型對所述三維線激光掃描儀得到的禽胴體深度圖像進行各切割部位的選域識別，根據識別結果和所述各切割部位的切割順序，規劃出所述超聲刀頭的切割路徑，生成所述禽胴體的多部位柔性切割路徑規劃指令集；

17、其中，所述目標檢測模型是基于帶有切割部位識別標簽的樣本禽胴體深度圖像訓練得到的。

18、在一些實施例中，所述根據識別結果和所述各切割部位的切割順序，規劃出所述超聲刀頭的切割路徑，包括：

19、根據識別結果、禽胴體切割位置內部關節的三維坐標以及所述各切割部位的切割順序，規劃出所述超聲刀頭的切割路徑；

20、其中，所述禽胴體切割位置內部關節的三維坐標基于所述x光檢測機得到的x光圖像中禽胴體骨架結構的坐標標定得到。

21、在一些實施例中，所述目標檢測模型為yolo模型。

22、在一些實施例中，所述上位機還用于根據掃描得到的圖像數據生成所述禽胴體的三維可視化輪廓。

23、在一些實施例中，所述根據掃描得到的圖像數據生成所述禽胴體的三維可視化輪廓，包括：

24、根據所述三維線激光掃描儀得到的禽胴體深度圖像進行三維重建，生成所述禽胴體的三維可視化輪廓。

25、第二方面，本發明還提供一種基于第一方面所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置執行的切分方法，所述方法包括：

26、所述立式雙軌環形導軌輸送線啟動，帶動所述禽胴體多部位防偏移夾持模塊上固定的禽胴體移動至掃描工位；

27、所述掃描成像設備對移動至所述掃描工位的所述禽胴體進行掃描成像，將掃描得到的圖像數據發送至所述上位機，所述上位機根據所述圖像數據對禽胴體多部位進行精準選域，生成所述禽胴體的多部位柔性切割路徑規劃指令集，并將所述多部位柔性切割路徑規劃指令集發送至所述下位機；

28、所述下位機根據接收的所述多部位柔性切割路徑規劃指令集，控制所述四軸平臺超聲刀切分設備對移動至切分工位的所述禽胴體的多部位進行柔性仿人切分，通過所述切分工位后在所述異型環形導軌的作用下所述夾具松開，所述禽胴體的各個部位進行分類收集。

29、本發明提供的超聲刀輔助禽胴體多部位柔性仿人切分裝置及方法，通過禽胴體在線循環輸送模塊將其他模塊工位串聯起來，起循環往復作用，大大提高了生產的效率，通過禽胴體多部位防偏移夾持模塊實現了禽胴體多點位全自動防偏移夾持功能，通過禽胴體掃描成像與切割路徑規劃模塊實現了自動根據掃描結果進行切割路徑的精準規劃，通過超聲刀四維移動柔性仿人切分模塊實現了禽胴體各個部位的精準柔性仿人切分，從而不僅能夠有效解決目前禽胴體多部位切割切分所存在的勞動強度大、生產效率低、智能化程度低等問題，還能夠進一步提高原料肉分切精度、分切效率、智能化水平，并降低損耗，對禽類加工智能化升級、促進肉類行業的產業升級也具有重大意義。

技術特征：

1.一種超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，包括：

2.根據權利要求1所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述異型環形導軌包括第一部位、第二部位和位于所述第一部位和所述第二部位之間的臺階，所述第一部位和所述第二部位均包括弧形段和平行直線段，且所述第一部位的平行直線段的間距大于所述第二部位的平行直線段的間距。

3.根據權利要求2所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述禽胴體多部位防偏移夾持模塊包括：

4.根據權利要求1所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述掃描成像設備包括三維線激光掃描儀和x光檢測機。

5.根據權利要求4所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述根據掃描得到的圖像數據對禽胴體多部位進行精準選域，生成所述禽胴體的多部位柔性切割路徑規劃指令集，包括：

6.根據權利要求5所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述根據識別結果和所述各切割部位的切割順序，規劃出所述超聲刀頭的切割路徑，包括：

7.根據權利要求6所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述目標檢測模型為yolo模型。

8.根據權利要求4所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述上位機還用于根據掃描得到的圖像數據生成所述禽胴體的三維可視化輪廓。

9.根據權利要求8所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置，其特征在于，所述根據掃描得到的圖像數據生成所述禽胴體的三維可視化輪廓，包括：

10.一種基于權利要求1至9中任一項所述的超聲刀輔助禽胴體多部位柔性仿人切分裝置執行的切分方法，其特征在于，所述方法包括：

技術總結
本發明提供一種超聲刀輔助禽胴體多部位柔性仿人切分裝置及方法，涉及禽類原料肉前處理智能加工技術領域，裝置包括：禽胴體在線循環輸送模塊，包括立式雙軌環形導軌輸送線和異型環形導軌；禽胴體多部位防偏移夾持模塊，安裝在立式雙軌環形導軌輸送線上，用于多點位固定禽胴體，通過切分工位后受異型環形導軌的作用控制夾具松開并分別收集禽胴體部位；禽胴體掃描成像與切割路徑規劃模塊，用于對禽胴體進行掃描成像，根據掃描得到的圖像數據生成切割路徑規劃指令集并發送至下位機；超聲刀四維移動柔性仿人切分模塊，包括下位機及四軸平臺超聲刀切分設備，下位機根據切割路徑規劃指令集，控制四軸平臺超聲刀切分設備對禽胴體多部位進行柔性仿人切分。

技術研發人員：張春暉,魏文松,李俠,王智澤,趙洪濤,胡小佳,喬真,艾鑫,孫勝斌
受保護的技術使用者：中國農業科學院農產品加工研究所
技術研發日：
技術公布日：2025/4/28
