本發明涉及煙草物料加工設備技術領域，尤其涉及的是一種壓梗機刮刀壓緊裝置。

背景技術：

現有的壓梗機包括機架，機架上設置有水平并排的移動輥和固定輥，移動輥和固定輥之間形成供煙梗通過的煙梗碾壓通道，移動輥和固定輥下方均設置有各自的刮刀組件，每個刮刀組件包括刮刀和杠桿臂，杠桿臂的外端設有砝碼組作為配重，參見圖1，每組砝碼組由兩塊大小不一的砝碼組成，較大的砝碼為第一砝碼19，較小的砝碼為第二砝碼20，刮刀通過砝碼組的力壓向輥?zhàn)?。通過松開螺栓21，可取下較小的第二砝碼20，由此可產生不同的壓緊力。設備空運行時，先以不帶下部的第二砝碼20開始。當清潔結果不理想時，再裝上第二砝碼20。但刮刀的磨損會因此增大。刮刀的壓緊力有兩個當量，一個是第一砝碼19的重量，另一個是第一砝碼19加上第二砝碼20的合計重量。在設備空運行與帶料生產兩種狀態下，砝碼的重量需切換。在實際操作中，若需加重砝碼，需停機操作。

且該壓梗機在清潔保養時，需取下配重螺栓21、第一砝碼19和第二砝碼20，并將配重杠桿臂引向輥，打開檢修門，斜著向上取出刮刀組件，然后擰下廢棄的刮刀并裝上新的刮刀，再以相反的順序組裝所有部件，關閉保險檢修門并將其用螺栓21固定。根據保養要求，需取下配重，而第一砝碼19的重量為12.5kg，第二砝碼20的重量為3kg，兩個砝碼合計為15.5kg，重量很重，且因配重的安裝位置，不利于人工取下砝碼，操作非常不便，費時費力。

技術實現要素：

本發明的目的在于克服現有技術的不足，提供了一種壓梗機刮刀壓緊裝置，以解決操作不便以及實現刮刀壓緊力可任意調節的要求。

本發明是通過以下技術方案實現的：

一種壓梗機刮刀壓緊裝置，所述壓梗機包括機架，所述機架上設置有水平并排的移動輥和固定輥，所述移動輥和固定輥之間形成供煙梗通過的煙梗碾壓通道，所述移動輥和固定輥下方均設置有各自的刮刀組件，每個刮刀組件包括刮刀、刮刀安裝板和杠桿臂，所述刮刀安裝板傾斜設置且其下端轉動安裝在一個支撐轉軸上，所述支撐轉軸固定安裝在機架上，所述刮刀安裝在刮刀安裝板的上端且所述刮刀的刀片端傾斜向上伸出，所述刮刀安裝板的下端連接有杠桿臂，所述杠桿臂的外端傾斜向上延伸，每個所述杠桿臂的外端設有對應的一個配重，所述配重包括氣缸，所述氣缸的缸體鉸接在機架上，所述氣缸的活塞桿向上伸出并連接有一個柔性的掛繩，所述掛繩的上端連接在杠桿臂的外端上，所述氣缸通過氣路與壓縮空氣源連接，所述氣路上設有過濾減壓閥和手動換向閥，通過手動換向閥來控制氣缸的活塞桿的伸縮，從而實現對應刮刀的壓緊與釋放；通過過濾減壓閥來自動調節氣缸的供氣壓力，從而調整刮刀的壓緊力大小。

所述杠桿臂的外端設有一個溝槽，所述掛繩的上端設有一個掛環，所述掛繩上端通過所述掛環掛在杠桿臂的外端的溝槽上。

所述氣缸的活塞桿上端設有一個吊環，所述掛繩的下端穿過所述吊環后通過一個鎖扣鎖緊。

每個所述刮刀安裝板下端連接有兩個杠桿臂，所述兩個杠桿臂分別靠近刮刀安裝板的前后兩端設置。

所述氣路上還設有單向節流閥，所述單向節流閥安裝在對應氣缸的進氣管道和排氣管道上。

所述掛繩為鋼絲繩。

所述手動換向閥為兩位五通手動換向閥。

本發明相比現有技術具有以下優點：

本發明提供的一種壓梗機刮刀壓緊裝置，其取消了原有的砝碼而采用氣缸的伸縮力來作為配重，且杠桿臂與氣缸之間的連接采用柔性的鋼絲繩，便于在保養時將氣缸與杠桿臂之間的連接脫離，不影響刮刀組件的取出，操作簡單方便，省時省力。此外，采用該裝置后，在壓梗機運行的兩種狀態下均可通過過濾減壓閥來調整氣缸的供氣壓力，從而實現刮刀壓緊力的無級調整，滿足兩種狀態下的配重要求。

附圖說明

圖1是現有技術中刮刀組件與砝碼配合的結構示意圖。

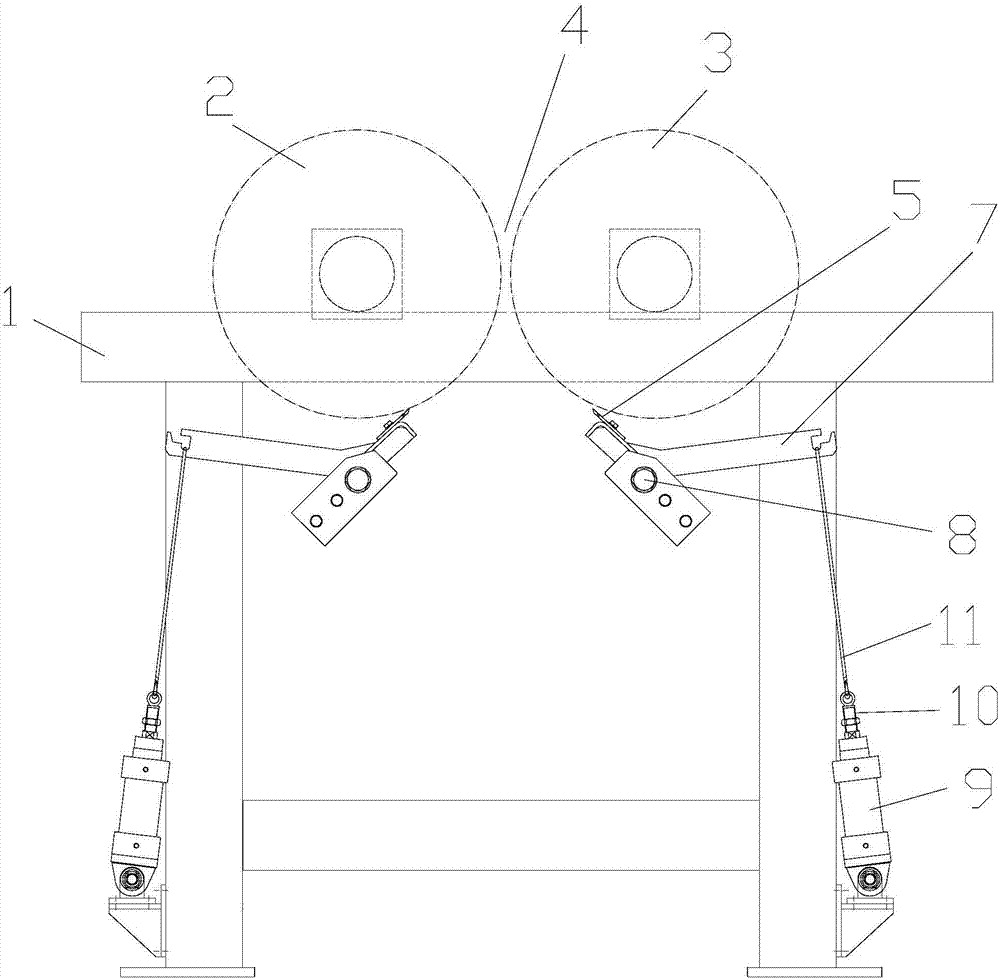

圖2是本發明的整體結構示意圖。

圖3是本發明的刮刀組件與氣缸連接的細節結構示意圖。

圖4是本發明的刮刀組件的軸測視圖。

圖5是本發明的氣路結構示意圖。

圖中標號：1機架，2移動輥,3固定輥,4煙梗碾壓通道，5刮刀，6刮刀安裝板，7杠桿臂,8支撐轉軸，9氣缸,10活塞桿，11掛繩，12吊環，13溝槽，14掛環，15壓縮空氣源，16過濾減壓閥，17手動換向閥,18單向節流閥，19第一砝碼，20第二砝碼，21螺栓。

具體實施方式

下面對本發明的實施例作詳細說明，本實施例在以本發明技術方案為前提下進行實施，給出了詳細的實施方式和具體的操作過程，但本發明的保護范圍不限于下述的實施例。

參見圖2至圖5，本實施例公開了一種壓梗機刮刀5壓緊裝置，壓梗機包括機架1，機架1上設置有水平并排的移動輥2和固定輥3，移動輥2和固定輥3之間形成供煙梗通過的煙梗碾壓通道4，移動輥2和固定輥3下方均設置有各自的刮刀5組件，每個刮刀5組件包括刮刀5、刮刀安裝板6和杠桿臂7，刮刀安裝板6傾斜設置且其下端轉動安裝在一個支撐轉軸8上，支撐轉軸8固定安裝在機架1上，刮刀5安裝在刮刀安裝板6的上端且刮刀5的刀片端傾斜向上伸出，刮刀安裝板6上連接有杠桿臂7，杠桿臂7的外端傾斜向上延伸，為了使得刮刀5對移動輥2或固定輥3的壓緊更平衡，每個刮刀安裝板6上連接有兩個杠桿臂7，兩個杠桿臂7分別靠近刮刀安裝板6的前后兩端設置。每個杠桿臂7的外端設有對應的一個配重，配重包括氣缸9，氣缸9的缸體鉸接在機架1上，氣缸9的活塞桿10向上伸出并連接有一個柔性的掛繩11，掛繩11可采用鋼絲繩。

氣缸9的活塞桿10上端設有一個吊環12，掛繩11的下端穿過吊環12后通過一個鎖扣鎖緊。掛繩11的上端連接在杠桿臂7的外端上，杠桿臂7的外端設有一個溝槽13，掛繩11的上端設有一個掛環14，掛繩11上端通過掛環14掛在杠桿臂7的外端的溝槽13上。

氣缸9通過氣路與壓縮空氣源15連接，其氣路連接示意圖如圖4所示。氣路上設有過濾減壓閥16、手動換向閥17和單向節流閥18，通過過濾減壓閥16來自動調節氣缸9的供氣壓力，從而調整刮刀5的壓緊力大小。手動換向閥17采用兩位五通手動換向閥，通過手動換向閥17來控制氣缸9的活塞桿10的伸縮，從而實現對應刮刀5的壓緊與釋放。經過過濾減壓閥16減壓后的壓縮空氣分為兩路，一路用于控制固定輥3下方的兩個氣缸9，另一路用于控制移動輥2下方的兩個氣缸9。為了控制各個氣缸9的伸縮速度，在對應氣缸9的進氣管道和排氣管道上分別加裝有單向節流閥18，以減少氣缸9的快速動作對刮刀5的沖擊。

兩種運行狀態的刮刀5的壓緊力調整過程為：打開壓縮空氣源15的閥門，通過調節過濾減壓閥16的輸出壓力，從而調整了四個氣缸9的有桿端的供氣壓力，并因此改變了氣缸9的活塞收縮的返回力。在壓梗機空運行狀態下，需將過濾減壓閥16的輸出壓力調小，從而減小氣缸9的活塞收縮的返回力，由此減小刮刀5對相應的移動輥2或固定輥3的壓緊力。在壓梗機帶料生產運行狀態下，需將過濾減壓閥16的輸出壓力調大，從而增大氣缸9的活塞收縮的返回力，由此增加刮刀5對相應的移動輥2或固定輥3的壓緊力。在生產過程中，當清潔結果不理想時，可再次調大濾減壓閥的輸出壓力，直至達到理想的清潔效果。

當需要清潔保養時，通過兩位五通手動換向閥17手動換向，使得氣缸9的活塞桿10伸出，解除刮刀5的壓緊力，此時，連接杠桿臂7與氣缸9的掛繩11松懈，掛繩11的兩端均可從杠桿臂7及安裝在氣缸9頂端的吊環12上取下，可打開檢修門進行檢修及保養，無需像原來那些需要拆下各個砝碼才能取下刮刀5組件，操作非常方便，省時省力。

以上僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
