本發明涉及一種用以在氣溶膠生成系統中使用的筒組件。本發明涉及一種氣溶膠生成系統。

背景技術：

1、已知提供一種用于生成可吸入蒸氣的氣溶膠生成裝置或氣溶膠生成系統。這種裝置或系統可以將氣溶膠形成基質加熱至使氣溶膠形成基質的一種或多種組分揮發而不燃燒氣溶膠形成基質的溫度。氣溶膠形成基質可以設置為氣溶膠生成制品的一部分或容納在筒中。

2、在加熱到目標溫度時，氣溶膠形成基質蒸發以形成氣溶膠。氣溶膠形成基質可以以固體形式或以液體形式存在。液體氣溶膠形成基質可包括在液體儲存部分中，并且可經由毛細管部件遞送到加熱元件。液體儲存部分可形成可更換筒組件的一部分。

3、已知通過焊接技術密封液體儲存部分的不同部件。然而，焊接技術可能帶來挑戰，例如焊接區的過度熔化和有限可控性。另外，在制造過程期間需要另外焊接步驟。

技術實現思路

1、期望提供一種筒，其包括提供液密連接的部件。期望提供一種筒，其包括提供不可逆連接的部件。期望提供一種筒，其包括提供永久連接的部件。期望提供一種筒，其包括提供不可見連接的部件。期望提供一種筒，其包括提供兒童安全連接的部件。期望提供一種可以被容易地制造的筒。

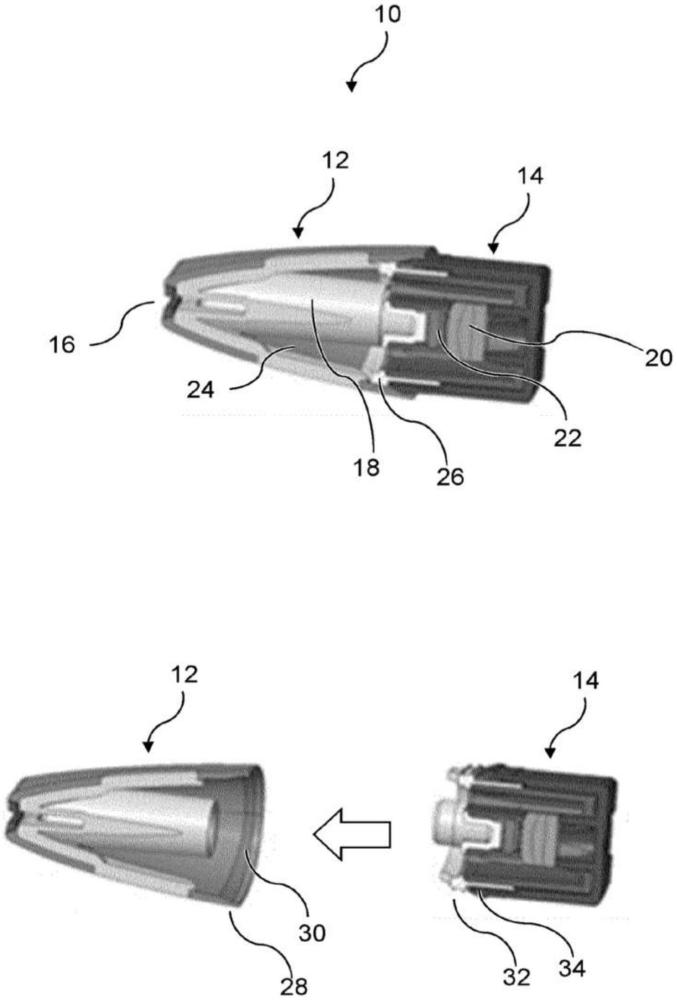

2、根據本發明的實施例，提供了一種用以在氣溶膠生成系統中使用的筒組件。所述筒組件可以包括煙嘴部分和底部部分，所述煙嘴部分包括第一連接元件，所述底部部分包括第二連接元件。第一連接元件和第二連接元件可以配置成可不可逆地彼此連接。

3、根據本發明的實施例，提供了一種用以在氣溶膠生成系統中使用的筒組件。所述筒組件包括煙嘴部分和底部部分，所述煙嘴部分包括第一連接元件，所述底部部分包括第二連接元件。所述第一連接元件和所述第二連接元件配置成可不可逆地彼此連接。

4、提供其煙嘴部分和底部部分包括可不可逆地彼此連接的第一連接元件和第二連接元件的筒組件可以提供永久連接。提供其煙嘴部分和底部部分包括可不可逆地彼此連接的第一連接元件和第二連接元件的筒組件可以提供液密連接。提供其煙嘴部分和底部部分包括可不可逆地彼此連接的第一連接元件和第二連接元件的筒組件可以提供兒童安全連接。提供其煙嘴部分和底部部分包括可不可逆地彼此連接的第一連接元件和第二連接元件的筒組件可以實現焊接冗余。提供其煙嘴部分和底部部分包括可不可逆地彼此連接的第一連接元件和第二連接元件的筒組件可以更易于制造。

5、煙嘴部分和底部部分可以包封液體儲集器。液體儲集器可以被配置成儲存液體氣溶膠形成基質或液體感官介質，或兩者。液體儲集器可以包括氣溶膠形成基質和液體感官介質中的一者或兩者。

6、所述煙嘴部分的第一連接元件和所述底部部分的第二連接元件可以提供液密連接。由此，可以防止儲存在液體儲集器中的液體泄漏。

7、煙嘴部分的第一連接元件可以包括第一卡扣配合元件，并且底部部分的第二連接元件可以包括第二卡扣配合元件。第一卡扣配合元件和第二卡扣配合元件可以配置成提供卡扣配合連接。由此，可以提供液密連接。第一卡扣配合元件和第二卡扣配合元件可以壓靠彼此。第一卡扣配合元件和第二卡扣配合元件可以在正交于筒組件的縱向軸線的方向上延伸。

8、所述煙嘴部分的第一連接元件和所述底部部分的第二連接元件可以提供防止所述煙嘴部分和所述底部部分相對于彼此旋轉的連接。煙嘴部分和底部部分可以不是可相對于彼此旋轉的。第一連接元件和第二連接元件可以包括防旋轉元件。防旋轉元件可以配置成使得第一連接元件和第二連接元件只能以鍵接附接彼此附接。防旋轉元件可以防止煙嘴和底部部分相對于彼此旋轉。防旋轉元件可以在筒組件的縱向軸線的方向上延伸。煙嘴部分可以包括豎直凹部并且底部部分可以包括豎直突起，或者反之。豎直凹部和豎直突起可以具有匹配的形狀。

9、所述煙嘴部分的第一連接元件可以包括凹部，并且所述底部部分的第二連接元件可以包括突起，或者反之。所述煙嘴部分的第一連接元件可以包括凹口，并且所述底部部分的第二連接元件可以包括突出部，或者反之。

10、突起或突出部可以在正交于筒組件的縱向軸線的方向上延伸。凹部或凹口可以在正交于筒組件的縱向軸線的方向上在煙嘴部分的內表面中凹入。

11、第一連接元件和第二連接元件可以具有匹配的形狀。

12、凹部和突起可以具有匹配的形狀。凹口和突出部可以具有匹配的形狀。凹部和突起可以彼此互補。凹部和突起可以具有大致匹配的形狀或者可以大致彼此互補。突起可以略大于凹部。

13、凹部可以具有凹部體積并且突起可以具有突起體積。突起體積可以大于凹部體積，優選地略大。突起體積可以大5％至10％。

14、凹部和突起可以同軸地布置。凹部和突起可以圍繞筒組件的縱向軸線布置。凹部和突起可以圍繞筒組件的縱向軸線周向地布置。

15、凹部和突起可以具有圓化梯形截面。所述截面可以沿著筒組件的縱向軸線截取。所述截面可以在與縱向軸線相同的方向上截取。

16、優選地，煙嘴部分的第一連接元件可以包括凹部，并且底部部分的第二連接元件可以包括突起。煙嘴部分可以包括在煙嘴的側壁的內表面處的凹部。

17、所述凹部可以具有在0.15毫米與0.50毫米之間、優選地在0.15毫米與0.30毫米之間的深度。凹部的深度可以在正交于筒組件的縱向軸線的方向上被測量。凹部可以包括底表面。凹部的深度可以是從煙嘴的內表面的延伸直線到底表面的距離。

18、凹部可以與煙嘴部分的遠端隔開。所述距離可以在沿著筒組件的縱向軸線的方向上被測量。所述距離可以在0.5毫米與1.1毫米之間，優選地在0.5毫米與1.0毫米之間，更優選地在0.5毫米與0.9毫米之間。

19、煙嘴部分可以具有在正交于筒組件的縱向軸線的方向上被測量的壁厚。所述壁厚可以在0.3和1.0毫米之間，更優選地在0.4和0.8毫米之間。

20、所述突起可以具有在0.15毫米與0.50毫米之間、優選地在0.15毫米與0.30毫米之間的長度。突起的長度可以在正交于筒組件的縱向軸線的方向上被測量。突起的長度可以大于凹部的深度。

21、凹部可以包括遠側表面和近側表面，并且近側表面和遠側表面中的至少一者可以傾斜。凹部的底表面可以是連接遠側表面和近側表面的表面。凹部的遠側表面可以以10度至60度之間、優選地20度至50度之間、更優選地30度至35度之間、最優選地約32度的傾斜角傾斜。凹部的近側表面可以以10度至70度之間、優選地30度至60度之間、更優選地45度至55度之間、最優選地約50度的傾斜角傾斜。凹部的近側表面的長度可以大于遠側表面的長度。

22、突起可以包括遠側表面和近側表面，并且近側表面和遠側表面中的至少一者可以傾斜。突起的遠側表面可以以10度至60度之間、優選地20度至50度之間、更優選地30度至35度之間、最優選地約32度的傾斜角傾斜。突起的近側表面可以以10度至70度之間、優選地30度至60度之間、更優選地45度至55度之間、最優選地約50度的傾斜角傾斜。突起的近側表面的長度可以大于遠側表面的長度。

23、煙嘴部分可以具有錐形形狀，優選是具有橢圓形截面的錐形形狀。煙嘴可以具有橢圓形截面。煙嘴可以呈截頭錐體的形狀。煙嘴可以是中空的。煙嘴可以是中空截頭錐體。

24、煙嘴部分可以包括遠端，該遠端可以包括第一連接元件。底部部分可以包括近端，該近端可以包括第二連接元件。煙嘴部分可以包括近端。近端可以是口端。口端可以包括空氣出口。

25、煙嘴部分可以具有比底部部分的近端更大的直徑。煙嘴部分和底部部分兩者的直徑都可以在正交于筒組件的縱向軸線的方向上被測量。煙嘴部分的遠端的外徑可以大于底部部分的遠端的外徑，兩者都在正交于筒組件的縱向軸線的方向上被測量。

26、煙嘴部分的遠端和底部部分的近端可以具有橢圓形截面。然后，煙嘴部分和底部部分的直徑可以是橢圓形截面的半長軸。

27、煙嘴部分的凹部可以沿著圍繞筒組件的縱向軸線的橢圓延伸。底部部分的突起可以沿著圍繞筒組件的縱向軸線的橢圓延伸。

28、第一連接元件和第二連接元件的干涉可以在0.01與0.20毫米之間，優選地在0.05與0.10毫米之間，更優選地為約0.08毫米。由此，可以防止泄漏。所述干涉可以是第一連接元件和第二連接元件的尺寸差。所述干涉可以是煙嘴部分的凹部的深度與底部部分的突起的長度的差。

29、當第一連接元件包括凹部并且第二連接元件包括突起時，可以在凹部的近側部分與突起的近側部分之間提供間隙。優選地，間隙可以是同軸間隙。

30、煙嘴部分和底部部分可以包括塑料材料。煙嘴部分和底部部分可以由塑料材料組成。包括塑料材料的煙嘴部分和底部部分可以根據iso-20457tg4生產。由此，煙嘴部分的第一連接元件和底部部分的第二連接元件的總體形狀可以在±0.05毫米的范圍內。這導致一起±0.1毫米的凹部和突起的總公差。因此，凹部的近側部分與突起的近側部分之間的間隙可以等于0.08毫米以適應這些公差。由此，間隙可以允許煙嘴部分回到其原始位置而在該部分上沒有任何應力。

31、筒組件可以包括氣流通道。氣流通道可以包括氣流路徑。氣流通道可以沿著筒組件的縱向軸線延伸。煙嘴部分可以包括限定氣流通道的內部管狀元件。筒組件的液體儲集器可以圍繞氣流通道、優選地圍繞管狀元件延伸。

32、底部部分可以包括加熱器。優選地，加熱器是網狀加熱器。網狀加熱器可以包括加熱器主體和至少一個網狀物。網狀加熱器可以配置為電阻性金屬加熱器。至少一個網狀物可以包括配置成形成單個網狀物的多個導電細絲。細絲可以設置有織造或非織造織物。導電細絲可限定細絲之間的空隙，并且空隙可具有在10μm與100μm之間的寬度。優選地，細絲在空隙中產生毛細管作用，使得在使用中，待汽化的基質被抽吸到空隙中，從而增加加熱器與基質之間的接觸面積。

33、導電細絲可包括任何合適的導電材料。合適的材料包括但不限于：例如摻雜陶瓷的半導體、“導”電陶瓷(例如，二硅化鉬)、碳、石墨、金屬、金屬合金以及由陶瓷材料和金屬材料制成的復合材料。導電細絲的優選材料為304、316、304l、316l不銹鋼，以及石墨。優選地，使用不銹鋼、鎳鉻合金絲、鋁或鎢。

34、底部部分可以包括液體芯吸材料。液體芯吸材料可以將液體氣溶膠形成基質從液體儲集器輸送到底部部分的加熱器。液體芯吸材料可以是多孔的。液體芯吸材料可以包括毛細管材料。

35、筒組件還可以包括密封接合部。密封接合部可以置于煙嘴部分與底部部分之間。密封接合部可以提供限定在煙嘴部分與底部部分之間的液體儲集器的進一步密封。密封接合部可以提供限定在煙嘴部分與網狀加熱器之間的液體儲集器的進一步密封。密封接合部可以提供網狀加熱器的正確定位。

36、本發明還涉及一種氣溶膠生成系統，其包括本文描述的筒組件和主體。主體可以包括筒連接部分。筒組件的底部部分可以包括主體連接部分。筒連接部分和主體連接部分可以配置成可可逆地彼此連接。

37、主體可以包括電源和控制器。主體可以包括殼體。殼體可以為細長的。殼體可包括任何合適的材料或材料的組合。合適的材料的實例包括金屬、合金、塑料或含有這些材料中的一種或多種的復合材料，或適合用于食物或藥物應用的熱塑性塑料，例如聚丙烯、聚醚醚酮(peek)和聚乙烯。優選地，該材料是輕質并且非脆性的。

38、主體可以包括用以激活氣溶膠生成系統的用戶界面，例如用以啟動氣溶膠生成系統的加熱的按鈕或用以指示氣溶膠生成系統或氣溶膠形成基質的狀態的顯示器。

39、氣溶膠生成系統可以包括另外部件，例如用于對電動的或電氣溶膠生成系統中的機載電源進行充電的充電單元。

40、如本文中所用，術語“近側”是指氣溶膠生成裝置或系統或其一部分的用戶端或口端，并且術語“遠側”是指與近端相對的一端。

41、如本文中所使用的，術語“氣流路徑”表示適合于輸送氣體介質的通道。氣流路徑可以用于輸送環境空氣。氣流路徑可以用于輸送氣溶膠。氣流路徑可以用于輸送空氣和氣溶膠的混合物。

42、液體感官介質可以包括調味劑。液體感官介質可包括尼古丁。液體氣溶膠形成基質或液體感官介質可包括調味劑，例如薄荷醇或草本化合物。液體氣溶膠形成基質或液體感官介質可包括尼古丁。液體氣溶膠形成基質或液體感官介質可包括植物性內容物，例如cbd。

43、如本文所用，術語“液體感官介質”涉及能夠改變與液體感官介質接觸的氣流的液體組合物。氣流的改變可以是形成氣溶膠或蒸氣、冷卻氣流和過濾氣流中的一種或多種。例如，液體感官介質可包括能夠釋放可以形成氣溶膠或蒸氣的揮發性化合物的氣溶膠形成基質。優選地，液體感官介質中的氣溶膠形成基質是調味劑或包括調味劑。替代地或另外，液體感官介質可包括用于冷卻穿過液體感官介質的氣流的冷卻物質和用于捕獲氣流中不需要的成分的過濾物質中的一種或兩種。水可以用作冷卻物質。水可用作用于從氣流捕獲顆粒例如粉塵顆粒的過濾物質。液體感官介質可用作提供尼古丁的液體、香味增強劑和體積增強劑中的一種或多種。

44、如本文所用，術語“氣溶膠形成基質”涉及能夠釋放可形成氣溶膠或蒸氣的揮發性化合物的基質。可以通過加熱氣溶膠形成基質來釋放此類揮發性化合物。氣溶膠形成基質可以為固體形式或可以為液體形式。術語“氣溶膠”和“蒸氣”是同義使用的。

45、優選地，包含液體尼古丁或香料/調味劑的氣溶膠形成基質可用于筒組件的液體儲集器中。

46、氣溶膠形成基質可包括尼古丁。含尼古丁的氣溶膠形成基質可以為尼古丁鹽基質。

47、氣溶膠形成基質可包括植物基材料。氣溶膠形成基質可包括煙草。氣溶膠形成基質可以包括含煙草材料，所述含煙草材料包括在加熱時從氣溶膠形成基質釋放的揮發性煙草香味化合物。替代地，氣溶膠形成基質可以包括非煙草材料。氣溶膠形成基質可以包括均質化植物基材料。氣溶膠形成基質可以包括均質化煙草材料。均質化煙草材料可以通過聚結顆粒煙草形成。

48、氣溶膠形成基質可包括至少一種氣溶膠形成劑。氣溶膠形成劑是任何合適的已知化合物或化合物的混合物，其在使用中促進形成致密并且穩定的氣溶膠并且在氣溶膠生成系統的操作溫度下基本上耐熱降解。合適的氣溶膠形成劑是本領域眾所周知的，并且包括但不限于：多元醇，諸如三甘醇、1,3-丁二醇和甘油；多元醇的酯，諸如甘油單、二或三乙酸酯；以及一元羧酸、二元羧酸或多元羧酸的脂肪族酯，諸如十二烷二酸二甲酯和十四烷二酸二甲酯。優選的氣溶膠形成劑為多元醇或其混合物，諸如三甘醇、1,3-丁二醇。優選地，氣溶膠形成劑為甘油。如果存在的話，均質化煙草材料的氣溶膠形成劑含量按干重計可以等于或大于5重量百分比，并且優選地按干重計為5重量百分比至30重量百分比。氣溶膠形成基質可以包括其他添加劑和成分，諸如香料。

49、如本文中所用，術語“液體儲集器”是指儲存部分，該儲存部分包括液體感官介質，并且另外或替代地包括能夠釋放可形成氣溶膠的揮發性化合物的氣溶膠形成基質。液體儲存部分可以配置為用于儲存液體氣溶膠形成基質的容器或儲集器。

50、毛細管材料可以具有纖維狀或海綿狀結構。毛細管材料優選地包括毛細管束。例如，毛細管材料可以包括多個纖維或線或其他細孔管。纖維或線可以大體上對準以將液體輸送到加熱器。替代地，毛細管材料可以包括海綿狀或泡沫狀材料。毛細管材料的結構形成多個小孔或管，液體可通過毛細管作用被輸送通過所述小孔或管。毛細管材料可以包括任何合適的材料或材料的組合。合適材料的例子是海綿或泡沫材料，呈纖維或燒結粉末的形式的陶瓷或石墨基材料，泡沫金屬或塑料材料，例如由紡制或擠出纖維制成的纖維狀材料，如醋酸纖維素、聚酯或粘合聚烯烴、聚乙烯、滌綸或聚丙烯纖維、尼龍纖維或陶瓷。毛細管材料可以具有任何合適的毛細管作用和多孔性，以便用于不同的液體物理性質。液體具有物理性質，包括但不限于粘度、表面張力、密度、導熱性、沸點和蒸汽壓力，其允許液體由毛細管作用輸送通過毛細管裝置。

51、毛細管材料可以與網狀加熱器的導電細絲接觸。毛細管材料可延伸到細絲之間的空隙中。加熱器可通過毛細管作用將液體氣溶膠形成基質抽吸到空隙中。

52、主體可包括用于為加熱元件供電的電源。所述電源可包括電池。電源可以是鋰離子電池。替代地，電源可為鎳金屬氫化物電池、鎳鎘電池或鋰基電池，例如，鋰鈷、鋰鐵磷酸鹽、鈦酸鋰或鋰聚合物電池。電源可能需要再充電，并且可能具有能夠儲存足夠能量以進行一次或多次使用體驗的容量；例如，電源可具有足夠的容量以連續生成氣溶膠持續大約六分鐘的時段或六分鐘的倍數的時段。在另一實例中，電源可具有足夠的容量來提供預定次數的抽吸或加熱元件的不連續激活。

53、主體可以包括控制器。控制器可以電連接到網狀加熱器。控制器可以被配置成控制向網狀加熱器的能量供應。

54、下文提供了非限制性實例的非詳盡列表。這些實例的任何一個或多個特征可與本文所述的另一實例、實施例或方面的任何一個或多個特征組合。

55、實例ex1：一種用以在氣溶膠生成系統中使用的筒組件，其包括

56、煙嘴部分，所述煙嘴部分包括第一連接元件；和

57、底部部分，所述底部部分包括第二連接元件，其中所述第一連接元件和所述第二連接元件配置成可不可逆地彼此連接。

58、實例ex2：根據實例ex1所述的筒組件，其中所述煙嘴部分和所述底部部分包封液體儲集器。

59、實例ex3：根據實例ex1或ex2中任一項所述的筒組件，其中所述煙嘴部分的第一連接元件和所述底部部分的第二連接元件提供液密連接。

60、實例ex4：根據前述實例中任一項所述的筒組件，其中所述煙嘴部分的第一連接元件包括第一卡扣配合元件，并且所述底部部分的第二連接元件包括第二卡扣配合元件，并且其中所述第一卡扣配合元件和所述第二卡扣配合元件配置成提供卡扣配合連接。

61、實例ex5：根據前述實例中任一項所述的筒組件，其中所述煙嘴部分的第一連接元件和所述底部部分的第二連接元件提供防止所述煙嘴部分和所述底部部分相對于彼此旋轉的連接。

62、實例ex6：根據前述實例中任一項所述的筒組件，其中所述煙嘴部分的第一連接元件包括凹部，并且所述底部部分的第二連接元件包括突起，或者反之。

63、實例ex7：根據實例ex6所述的筒組件，其中所述凹部和所述突起具有匹配的形狀。

64、實例ex8：根據實例ex6或ex7中任一項所述的筒組件，其中所述凹部和所述突起同軸地布置。

65、實例ex9：根據實例ex6至ex8中任一項所述的筒組件，其中所述凹部和所述突起具有圓化梯形截面。

66、實例ex10：根據實例ex6至ex9中任一項所述的筒組件，其中所述煙嘴部分包括在所述煙嘴的側壁的內表面處的所述凹部。

67、實例ex11：根據實例ex6至ex10中任一項所述的筒組件，其中所述凹部具有在0.15毫米與0.50毫米之間、優選地在0.15毫米與0.30毫米之間的深度。

68、實例ex12：根據實例ex6至ex11中任一項所述的筒組件，其中所述凹部包括遠側表面和近側表面，并且其中所述凹部的近側表面和所述遠側表面中的至少一者傾斜。

69、實例ex13：根據實例ex12所述的筒組件，其中所述凹部的遠側表面以10度至60度之間、優選地20度至50度之間、更優選地30度至35度之間的傾斜角傾斜。

70、實例ex14：根據實例ex12或ex13中任一項所述的筒組件，其中所述凹部的近側表面以10度至70度之間、優選地30度至60度之間、更優選地45度至55度之間的傾斜角傾斜。

71、實例ex15：根據實例ex12至ex14中任一項所述的筒組件，其中所述凹部的近側表面的長度大于所述凹部的遠側表面的長度。

72、實例ex16：根據實例ex6至ex15中任一項所述的筒組件，其中所述突起包括遠側表面和近側表面，并且其中所述突起的近側表面和所述遠側表面中的至少一者傾斜。

73、實例ex17：根據實例ex16所述的筒組件，其中所述突起的遠側表面以10度至60度之間、優選地20度至50度之間、更優選地30度至35度之間的傾斜角傾斜。

74、實例ex18：根據實例ex16或ex17中任一項所述的筒組件，其中所述突起的近側表面以10度至70度之間、優選地30度至60度之間、更優選地45度至55度之間的傾斜角傾斜。

75、實例ex19：根據實例ex16至ex18中任一項所述的筒組件，其中所述突起的近側表面的長度大于所述突起的遠側表面的長度。

76、實例ex20：根據前述實例中任一項所述的筒組件，其中所述煙嘴部分具有錐形形狀，優選是具有橢圓形截面的錐形形狀。

77、實例ex21：根據前述實例中任一項所述的筒組件，其中所述煙嘴部分包括遠端，所述遠端包括所述第一連接元件，并且其中所述底部部分包括近端，所述近端包括所述第二連接元件。

78、實例ex22：根據實例ex21所述的筒組件，其中所述煙嘴部分的遠端具有比所述底部部分的近端更大的直徑。

79、實例ex23：根據實例ex21或ex22中任一項所述的筒組件，其中所述煙嘴部分的遠端和所述底部部分的近端兩者都具有橢圓形截面。

80、實例ex24：根據前述實例中任一項所述的筒組件，其中所述第一連接元件和所述第二連接元件的干涉在0.01與0.20毫米之間，優選地在0.05與0.10毫米之間，更優選地為約0.08毫米。

81、實例ex25：根據前述實例中任一項所述的筒組件，其中所述第一連接元件包括凹部并且所述第二連接元件包括突起，其中在所述凹部的近側部分與所述突起的近側部分之間提供間隙，并且優選地其中所述間隙是同軸間隙。

82、實例ex26：根據前述實例中任一項所述的筒組件，其包括氣流通道。

83、實例ex27：根據前述實例中任一項所述的筒組件，其中所述底部部分包括加熱器，優選地其中所述加熱器是網狀加熱器。

84、實例ex28：根據前述實例中任一項所述的筒組件，其中所述底部部分包括液體芯吸材料。

85、實例ex29：一種氣溶膠生成系統，包括

86、根據前述實例中任一項所述的筒組件；以及

87、主體，所述主體包括筒連接部分，其中所述筒組件的底部部分包括主體連接部分，并且其中所述筒連接部分和所述主體連接部分配置成可可逆地彼此連接。

88、實例ex30：根據實例ex29所述的氣溶膠生成系統，其中所述主體包括電源和控制器。

89、關于一個實施例描述的特征可以同樣應用于本發明的其他實施例。
