發明領域本專利申請中公開的發明涉及能源和電力(energy?and?electricity)領域。在本文中，描述了一種通過新的熱機械能量存儲系統來存儲能量的創新方法，該新的熱機械能量存儲系統由可再生天然的、易于可生物降解的或可回收的材料制造，該材料也是可重復使用的。封閉式系統可以可持續地操作，以實現比通常更高的能量存儲體積和比通常更長的存儲時間(長期存儲)。封閉式系統還具有在其生產時低碳足跡以及當操作或在其生命周期結束時被處置時無化學足跡的特征。本發明解決的技術問題通過主要天然材料連同熱機械工藝的合理組合，本專利申請中包含的發明解決了現有技術中熟知的技術問題：也就是說，現今，隨著人類試圖使社會脫碳，主要由太陽能源、風源和水力發電源產生的可再生能源提供了更可持續的發電能源替代品(generated?energy?alternative)。在現有技術中，由于可用的存儲可能性的有限或非成本有效的類型，當這種能量必須被存儲時出現問題，由此大部分產生的能量最終不可逆地?fù)p失。當本發明在操作時，產生的能量損失非常少。熱機械系統為5-7天的能量存儲提供了解決方案，這將本發明歸類為長期ess(能量存儲系統)，并且因此可以提供更有效的存儲條件，但也可以提供更便宜的最終價格能源。由于其長期存儲能力，本發明的系統“在需要的地方、在需要的時候”提供能量。以下專利發明是本專利申請的申請人已知的：-us11,391,181b2，并且被認為至少在申請人已知的程度上最接近本專利申請。us11,391,181b2描述了一種能量存儲系統，該能量存儲系統將可變的可再生電力轉化為超過1,000℃的連續熱量。間歇性電能加熱固體介質，并且來自固體介質的熱量根據需要連續輸送，在該系統中，磚陣列用于與內部輻射腔結合，并且它們通過熱輻射被直接加熱。來自本技術的用于長期能量存儲的熱機械系統被設計為存儲呈熱能(熱量)的形式的產生的能量，然后該產生的能量進一步轉換為電能和熱水作為最終輸出。在該系統中，代替磚作為存儲材料，該存儲材料是具有足夠性質(熔合潛熱(latent?heat?of?fusion)、比熱)的預先計算體積的材料，該材料存儲由連接到能源(太陽、風等)的加熱器產生的熱能，并且由此使用由于較低熔化溫度(潛在熔合)的≤500微米的回收的玻璃顆粒。-de202018005659u1因此，由于本發明具有足夠的存儲的電力來為一個或更多個家庭提供電力和熱水，因此甚至可以與鄰居共享。這使得不僅私人房主和企業對本發明感興趣，而且能源公司對本發明也感興趣。通過堆疊若干個彼此連接的本發明存儲系統，經營者或能源供應商可以為整個街道或商業園區存儲和供應能源(以及用于供暖(heating)的熱水)，這可以在發電期間以及還有在消費期間進一步平滑電網的能源峰值和負載，這對于能源公司來說是一個主要問題。本專利申請中包含的存儲系統可以添加到現有的或新的能源發電系統并安裝在現有的或新的能源發電系統上，并且因此不會破壞現有的電網，并且具有低的系統投資成本：價格/kwh比。實際上，這是可充電系統，該可充電系統基于循環經濟邏輯，并且由世界各地可用的常規原材料生產。它在使用中的預期壽命為25年，并且?guī)缀醪恍枰S護。存儲的能量可以同時作為電力和熱水輸送。本發明使得能夠最大限度地利用可再生能源。本專利申請中包含的存儲系統是用于長期能量存儲管理的有效和創新產品，該產品完全符合零碳政策并且沒有任何化學加工或沒有使用傳統電池中經常使用的對環境有害的原材料諸如鋅、硅、鍺、錳、鋰或鈷。

背景技術：

0、現有技術

1、現今，隨著人類試圖使社會脫碳，主要由太陽能源、風源和水力發電源產生的可再生能源提供了更可持續的發電能源替代品。在現有技術中，由于可用的存儲可能性的有限或非成本有效的類型，當這種能量必須被存儲時出現問題，由此大部分產生的能量最終不可逆地?fù)p失。

2、發明描述

3、附圖簡述

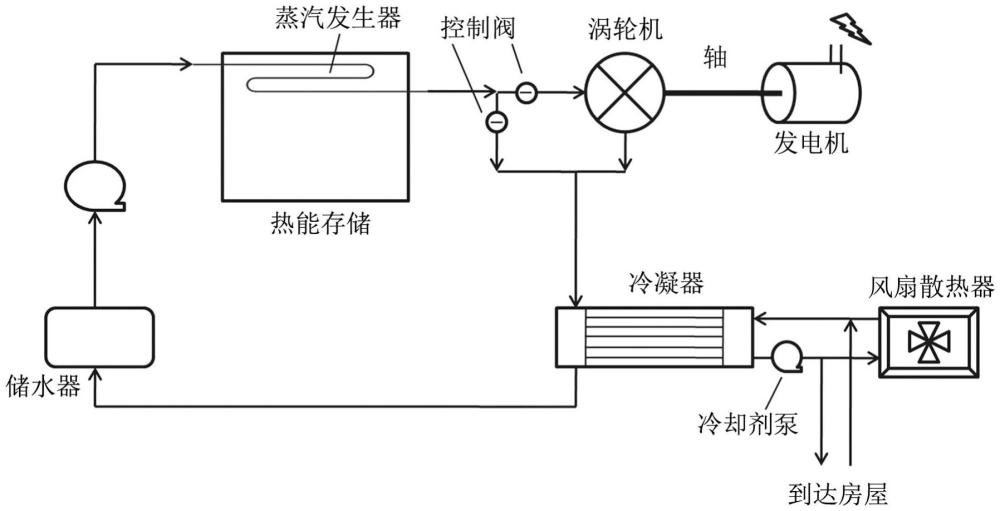

4、圖1：本發明系統示意圖，

5、圖2：系統的兩個單元：熱存儲單元和轉換單元，

6、圖3：熱存儲單元元件，

7、圖4：容器/殼體(housing)

8、圖5：安裝的轉換單元，俯視圖，帶有元件

9、圖6：水泵

10、圖7：熱交換器

11、圖8：自主設計的發動機/特斯拉渦輪機

12、圖9：具有在ms內水滴爆炸轉換的水滴發電機(power-drop?generator)

13、圖10：蒸汽冷凝器-示意圖

14、圖11：散熱器

15、圖12：電力發電機(power?generator)

16、圖13：流量控制閥

17、圖14：原型發明的技術規格。

18、發明詳述

19、作為新型能量存儲系統的所提出的系統是一種被設計為存儲呈熱能(熱量)的形式的產生的能量，然后該產生的能量進一步轉換為電能和熱水作為最終輸出的裝置。在圖1中給出了其示意性概述。

20、該系統包括兩個主要單元：

21、-熱存儲單元，以及

22、-轉換單元，該轉換單元用于將存儲的能量從熱量轉換為電能。

23、這兩個單元作為整體部件在圖2上示出。熱存儲單元及其元件在圖3上示出。

24、熱機械系統的第一單元包括填充有天然的、可持續的、完全可回收的能量存儲材料的良好隔熱的容器(單元)，該能量存儲材料具有通過在溫度變化下的狀態變化(固體-液體，并且反之亦然)吸收大量熱量的能力。由于容器的隔熱材料(insulation)的高耐熱性，使熱損失最小化，并且因此存儲的熱能能夠被存儲持續延長的時間量。來自多種天然的、非連續的源(太陽、風等)的電能被用作到能量存儲系統中的輸入。放置到容器(單元)中的合適型號的電加熱器進一步將產生的電能(輸入)轉換為熱能。在下一步驟，當能量源激活時，通過升高電加熱器的溫度，來自加熱器的熱能被傳遞到放置到容器(單元)中的材料(用于熱能存儲)上，這觸發材料的內部溫度以敏感熱能的形式升高到其熔點溫度，因此能量存儲過程發生。一旦能量存儲材料的內部溫度達到高于熔點溫度的溫度，該材料就開始將其狀態從固體轉變?yōu)橐后w，這另外觸發來自加熱器的熱能的甚至更大吸收和存儲。在此過程期間，所述材料僅略微增加其內部溫度，并且所述能量以潛在熱能的形式存儲。該過程允許實現在相對小質量體積的熱儲存材料中存儲更大量的熱能的效果。

25、熱存儲單元的組成元件是

26、-圖4上示出的容器(也稱為外殼或單元)，該容器由兩部分(由耐火水泥制成的主體和蓋)制造，該容器容納存儲單元(在內部)和轉換單元(在外部，安裝在外壁上)的所有部件。該容器由鋼、鋼筋混凝土或任何其他材料或這樣的材料的組合制成，在高溫下具有穩定的剛性性質。

27、-隔離物(isolation)或一個或更多個隔離物層，該隔離物或一個或更多個隔離物層是可回收的且具有生態特性，可商購的，具有耐高溫性，以提供最小的熱損失和延長的熱能存儲。

28、-存儲材料-具有足夠性質(熔合潛熱、比熱)的預先計算體積的材料將存儲由連接到能源(太陽、風等)的加熱器產生的熱能。玻璃、硅、鹽、玄武巖、碳化硅是少數可以充當熱能存儲材料的材料。對于本發明原型，使用由于較低熔化溫度(潛在熔合)的≤500微米的回收的玻璃顆粒。

29、-具有足夠規格(材料sic)的高溫加熱器，該高溫加熱器連接到能源并產生熱量，該熱量作為熱能存儲。

30、-蓋，該蓋包含上板、旋轉蝶形翼(rotating?butterfly?wing)并且容納熱交換器，具有控制由存儲材料傳輸至熱交換器的熱能的量的作用。

31、-熱交換器，熱交換器的連接到儲水器和轉換單元網絡其余部分的管道具有從存儲材料吸收呈熱量形式的熱能并將水轉換為干蒸汽的作用，該干蒸汽將進一步使位于轉換單元中的發動機運轉。

32、-旋轉蝶形翼，其連接到角度馬達，通過旋轉±90度的角度，所述旋轉蝶形翼控制間隙的打開/關閉，在所述間隙中來自存儲材料的熱量能夠傳遞到熱交換器上，從而調節熱交換器的管道中的水/蒸汽的溫度。

33、系統的第二單元或用于將熱存儲的能量(熱量)轉換為電能的單元在圖5上示出。基本上，它遵循朗肯機械循環的原理并且包括幾個基本元件：

34、-用于工作流體(水)的儲器，

35、-流體泵，

36、-熱交換器

37、-膨脹器(expander)，

38、-用于工作流體的冷凝器，

39、-冷卻器，以及

40、-發電機(electric?generator)。

41、泵將工作流體從儲器發送到熱交換器中，同時將工作流體的壓力升高直到8巴，所述泵由安全閥調節。直接放置在蓋內的隔離的容器(單元)上方并由旋轉蝶形板隔開的熱交換器與存儲材料(加熱材料)沒有物理接觸，同時熱能(熱量)通過熱輻射傳遞，即從材料傳遞到穿過蝶形板并被熱交換器接收的工作流體。一組耐熱旋轉板起到分隔器(divider)的作用，并且通過打開或減小容器和熱交換器之間的間隙空間，該一組耐熱旋轉板通過熱傳導調節傳遞到穿過交換器的工作流體的熱量的量。

42、當熱機械系統處于排放模式時(用戶的家庭具有打開的裝置)，蝶形板被定位為“打開”并且工作流體進入熱交換器，該工作流體通過對流接收部分熱能并增加其內部溫度和其體積。由于恒定的質量流量，典型地對于朗肯循環(rankine?cycle)，在熱交換器的入口部位和出口部位處的工作流體的體積的差異出現。該差異引起工作流體的顆粒在熱交換器的出口部位處的運動的速度增加。隨著這樣的增加的速度，工作流體然后進入放置在膨脹器的入口部位處的注入器，獲得另外的速度。在此上下文中，產生功的典型的膨脹器由簡單的蒸汽機或渦輪機代表。我們使用自行設計的無葉片渦輪機，該無葉片渦輪機具有多個旋轉盤，作為膨脹器-功產生元件提高效率。當工作流體圍繞膨脹器/渦輪機的旋轉盤移動時，由于摩擦，該工作流體將其動能的一部分傳遞到轉子/旋轉盤，并且因此傳遞到旋轉軸。

43、當工作流體將其動能傳遞到旋轉盤時，該工作流體存在于膨脹器/渦輪機中并進入管道系統，由此該工作流體最終被吸入冷凝器中，由此多余的熱能被釋放到冷卻劑中。工作流體保持其約70℃的溫度，并且然后進入儲器以被存儲，直到發生新的循環。冷卻流體(冷卻劑)在其已經從冷凝器中的工作流體接收部分熱能并且其內部溫度已經升高之后，進入冷卻器，在所述冷卻器中該冷卻流體的溫度降低。該少量的熱能被釋放到環境中。

44、為了提高系統的整體效率，應該完全釋放到環境中的多余熱能(熱量)實際上將經由單獨的管道管線(piping?line)輸送到目標(object)(住宅單元或工業單元)中以進一步使用(在住宅單元的情況下，用于在冬季具有溫水或供暖目的；并且在工業單元的情況下，用于技術過程等)。

45、該系統還配備有旁路管道，該旁路管道繞過膨脹器/渦輪機，并且能夠?qū)⒐ぷ髁黧w直接輸送到冷凝器中，并且因此如果需要的話，增加系統產生更大量溫水的能力。這能夠通過安裝兩個電磁閥來實現，該電磁閥調節這些管線中的工作流體的流量。這樣，系統的整體參數能夠針對現場的實際情況根據要求進行調節，以獲得更大的溫水產量或更大的能量存儲。

46、包括轉換單元的元件是：

47、-圖6上示出的水泵。水泵的目的是在水待被注入到熱交換器之前增加水的壓力(在本技術中從1巴增加至6巴)，確保低質量流量(在本技術中為0.0036kg/s)。由于低質量流量，水泵的能耗非常低。(在本技術中，水的入口溫度和出口溫度為95℃)。可以使用具有上文規格的任何商業型號。

48、-圖7上示出的熱交換器。

49、這是一種高溫?zé)峤粨Q器，當通過水泵、來自儲器的水(在本技術中，具有95℃的溫度和6巴的壓力)被加熱至350℃時，該高溫?zé)峤粨Q器產生蒸汽。壓力始終保持恒定，但是過熱的蒸汽的速度增加直至待注入到蒸汽渦輪機中的點。

50、-圖8上示出的膨脹發動機(expansion?engine)，

51、作為膨脹發動機，可以使用多種類型和型號的可商購的發動機，諸如：蒸汽渦輪機、多盤渦輪機、懸浮式活塞發動機、水滴發電機、聲學發動機、真空發動機等。蒸汽渦輪機的目的是以盡可能高的速率將熱量轉化為機械能。在本技術中描述的系統中，使用自主設計的多盤蒸汽渦輪機(特斯拉渦輪機)。該渦輪機利用光滑圓盤上邊界層的摩擦要素來產生軸的旋轉力，并以這種方式產生能量。

52、-圖9上示出的水滴發電機(power-droplet?generator)。這是一種獨特的發電機概念，該發電機利用水滴在插入加熱室時的爆炸。如果將預熱的水滴(85℃)引入熱板(300℃)上，則它首先將迅速升溫，但隨后液滴將爆炸，釋放能量。我們將利用這種爆炸來使汽缸運動起來。實際上，原理與內燃機相同，只是現在爆炸不是由點火引起的，而是由過熱的板引起的。該系統可以容易地擴展到火箭發動機的原理，使得進行旋轉運動，而不是月球運動。

53、-圖10上示出的蒸汽冷凝器。蒸汽冷凝器的作用是將工作流體(蒸汽)重新冷凝，并以這種方式將相從氣相變?yōu)橐合唷?/p>

54、-圖11上示出的散熱器。散熱器的作用是冷卻蒸汽冷凝器的冷卻劑并釋放周圍環境中的多余熱量。任何具有相應技術規格的可商購的散熱器都是合適的。

55、-圖12上示出的發電機(electric?power?generator)。

56、發電機將用帶連接到蒸汽渦輪機(估計的帶減速比(belt?reduction?rate)為約1:6)。發電機將為房屋或工廠發電。原型具有6kw。

57、-圖13上示出的流量控制閥。流量控制閥調節蒸汽流量，將蒸汽輸送穿過蒸汽渦輪機或穿過旁路管線。當需要發電時，蒸汽穿過蒸汽渦輪機，然后到達冷凝器，在該冷凝器中蒸汽加熱冷卻劑。然后，冷卻劑被引導到用戶房屋供暖系統或電池散熱器。當有必要在沒有電力產生的情況下加熱房屋供暖系統時，在流量控制閥的幫助的情況下，蒸汽被重新引導到旁路管線，并且因此蒸汽被直接輸送到蒸汽冷凝器，在該蒸汽冷凝器中冷卻劑被加熱并且隨后將該熱量傳遞到房屋供暖系統。

58、熱機械系統的技術規格

59、熱機械能量存儲系統在使用中的預期壽命為25年，并且是完全可回收的和可重復使用的。該系統最初能夠存儲由可再生能源(太陽、風等)或通過簡單的電網感應(在非高峰低電價期間)充電產生的2mw綠色能源，并在最需要時(例如在斷電期間、高峰高電價期間或工業級電價期間)進一步利用能源。

60、該系統代表尺寸為2.4m×1.9m×2.4m(l×w×h)的堅固的鋼/混凝土外殼中的a-系統。這使得可以將系統放置在地下，因此它不會占用住宅內部或周圍的任何空間。該系統應連接到：

61、-輸入連接部(input?connection)：能量源(太陽能系統、風力渦輪機、生物質工廠等)；

62、-輸出連接部：目標的電力線(以及在熱水供應的情況下的進水口連接部)；

63、此外，該系統可以通過應用程序進行操作，并與智能家居的其余部分同步。

64、該系統具有低壓連接和230/415伏連接作為標準。低壓連接使得可以將太陽能電池板直接連接到系統。該系統具有低壓輸出和230/415伏輸出。該系統還具有熱水連接和冷水連接，該熱水連接和冷水連接允許為家庭使用、供暖、甚至游泳池供應熱水。該系統可以存儲總共2mw/h的能量持續超過5-7天，將其納入長期ess(能量存儲系統)的范疇。該系統具有94％的預計效率。當前型號的最大功率輸出為6kw/h(連續)。未來型號在相同大小尺寸內可調節至最大30kw/h。

65、原型系統-工作溫度范圍：由于回收的玻璃被用作存儲材料，因此設想其內容物是主要來自瓶子、腌菜罐和窗戶的粒狀玻璃，所有粒狀玻璃都由sls(蘇打-石灰-二氧化硅)玻璃制成。sls玻璃從表現出固體特性轉變?yōu)楸憩F(xiàn)出液體特性的溫度為～580℃。因此，工作范圍的溫度在其軟化點和工作點之間，對于sls玻璃，工作范圍的溫度在580℃-1000℃之間。根據該假設，下表將給出在已經使用回收的玻璃作為存儲材料的原型發明中熱能可以存儲多長時間的信息：

66、在冬季工作制度下，在第11天，計算熱損失，存儲材料的溫度下降到其工作制度的最低溫度以下，并且將因此需要再充電。這意味著本發明的存儲系統可以保持能量整整10天，這一時間段遠遠超過了當前的存儲系統。
