本申請屬于霧化設備，具體涉及一種霧化組件、霧化容器、霧化設備和霧化裝置。

背景技術：

1、電子煙中儲存有霧化液，將霧化液霧化成煙霧后能夠被用戶吸入。現有的電子煙通常有兩種方式儲存霧化液，一種是在油倉中直接注入霧化液，另一種是在油倉中設置儲油棉，使用儲油棉儲存霧化液。對于直接在油倉中注入霧化液的電子煙，霧化液在油倉中自由流動，霧化液容易從油倉中漏出；對于使用儲油棉儲存霧化液的電子煙，儲油棉的體積較大，難以更換儲油棉，當儲油棉中的霧化液用完后，電子煙無法繼續使用。

技術實現思路

1、本申請實施例的目的在于提供一種霧化組件、霧化容器、霧化設備和霧化裝置，以解決現有技術中存在的霧化液在油倉中自由流動，霧化液容易從油倉中漏出的技術問題和儲油棉中的霧化液用完后，電子煙無法繼續使用的技術問題。

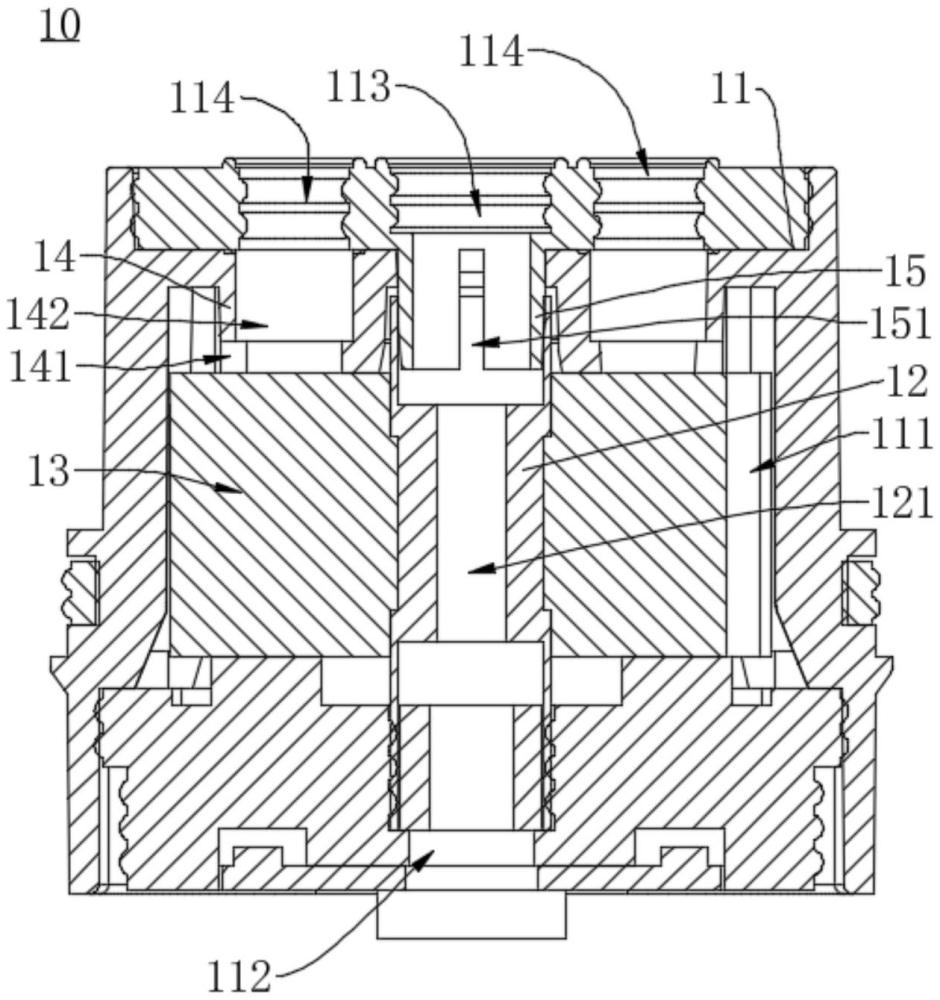

2、為實現上述目的，本申請第一方面的實施例提供一種霧化組件，包括：油倉殼體，油倉殼體內設有第一腔體，油倉殼體上設有與第一腔體相連通的第一進氣孔、第一出氣孔和連接孔；連接孔用于容納外部器件的一部分；霧化芯組件，霧化芯組件內設有霧化通道，霧化通道的兩端分別與第一進氣孔和第一出氣孔連通；油倉殼體上還設有進氣通道，進氣通道的兩端分別與第一腔體和第一出氣孔連通；儲液件，位于第一腔體內，儲液件的至少部分位于霧化芯組件的周側并與霧化芯組件接觸；擋油件，連接于油倉殼體，擋油件設置在第一腔體中并位于連接孔的一側。

3、在一些實施例中，擋油件的一端與儲液件接觸。

4、在一些實施例中，擋油件為環形結構，擋油件圍成連接通道，連接通道的一端與連接孔連通，擋油件遠離連接孔的一端抵接在儲液件上；擋油件上設有第一缺口，第一缺口連通第一腔體和連接通道。

5、在一些實施例中，進氣通道的一端位于第一出氣孔的孔壁上；霧化組件還包括連接于油倉殼體的連通管，連通管沿自身長度方向的一端位于第一出氣孔內，連通管與第一出氣孔的孔壁密封連接，連通管的另一端位于霧化通道內，連通管上設有與進氣通道連通的第二缺口。

6、本申請第二方面的實施例還提供一種儲液容器，用于適配第一方面實施例中任一項的霧化組件，包括：儲液殼體，儲液殼體內設有第二腔體；插接件，連接于儲液殼體，插接件能夠容納于第一方面實施例中任一項的連接孔，插接件上設有防漏通道，防漏通道用于連通第二腔體和第一腔體；出氣管，連接于儲液殼體，出氣管的兩端位于第二腔體外，出氣管的一端能夠容納于第一方面實施例中任一項的第一出氣孔。

7、在一些實施例中，防漏通道遠離第二腔體的一端的孔徑大于或等于0.4mm且小于或等于0.85mm。

8、在一些實施例中，防漏通道包括第一通道和第二通道，第一通道的開口位于第二腔體內，第二通道的一端位于第一通道內，第二通道的另一端位于插接件的外壁面；第一通道的孔徑大于第二通道的孔徑；第二通道的孔徑大于或等于0.4mm且小于或等于0.85mm。

9、本申請第三方面的實施例還提供一種霧化設備，包括第一方面實施例中任一項的霧化組件和第二方面實施例中任一項的儲液容器；出氣管的一端容納于第一出氣孔內，以使出氣管與霧化芯組件連通；插接件穿過連接孔延伸至第一腔體內，防漏通道遠離第二腔體的一端位于第一腔體內并正對擋油件設置。

10、在一些實施例中，插接件朝向擋油件的一端與擋油件之間的距離大于或等于0.1mm且小于或等于0.3mm。

11、本申請第四方面的實施例還提供一種霧化裝置，包括吸嘴、電源和第一方面實施例中任一項的霧化組件，吸嘴與油倉殼體可拆卸連接，吸嘴與第一出氣孔連通，電源與霧化芯組件電連接。

12、本申請提供的霧化組件、霧化容器、霧化設備和霧化裝置的有益效果在于：設置連接孔能夠將外部器件與油倉殼體連接，使外部器件中的霧化液能夠進入第一腔體內；在霧化組件用于電子煙時，用戶抽吸時能夠使外部器件中的霧化液能夠進入第一腔體中，能夠向第一腔體中補充霧化液。本申請能夠解決霧化液在油倉中自由流動，霧化液容易從油倉中漏出的技術問題和儲油棉中的霧化液用完后，電子煙無法繼續使用的技術問題。

13、而且設置擋油件能夠阻擋從外部器件中流出的霧化液，能夠降低霧化液進入第一腔體的速度，防止第一腔體中霧化液過多導致儲液件無法吸收，進而導致霧化液漏出第一腔體。

技術特征：

1.一種霧化組件，其特征在于，包括:

2.如權利要求1所述的霧化組件，其特征在于，所述擋油件的一端與所述儲液件接觸。

3.如權利要求2所述的霧化組件，其特征在于，所述擋油件為環形結構，所述擋油件圍成連接通道，所述連接通道的一端與所述連接孔連通，所述擋油件遠離所述連接孔的一端抵接在所述儲液件上；

4.如權利要求1所述的霧化組件，其特征在于，所述進氣通道的一端位于所述第一出氣孔的孔壁上；

5.一種儲液容器，其特征在于，用于適配權利要求1-4中任一項所述的霧化組件，包括：

6.如權利要求5所述的儲液容器，其特征在于，所述防漏通道遠離所述第二腔體的一端的孔徑大于或等于0.4mm且小于或等于0.85mm。

7.如權利要求5或6所述的儲液容器，其特征在于，所述防漏通道包括第一通道和第二通道，所述第一通道的開口位于所述第二腔體內，所述第二通道的一端位于所述第一通道內，所述第二通道的另一端位于所述插接件的外壁面；所述第一通道的孔徑大于所述第二通道的孔徑；

8.一種霧化設備，其特征在于，包括權利要求1-4中任一項所述的霧化組件和權利要求5-7中任一項所述的儲液容器；所述出氣管的一端容納于所述第一出氣孔內，以使所述出氣管與所述霧化芯組件連通；所述插接件穿過所述連接孔延伸至所述第一腔體內，所述防漏通道遠離所述第二腔體的一端位于所述第一腔體內并正對所述擋油件設置。

9.如權利要求8所述的霧化設備，其特征在于，所述插接件朝向所述擋油件的一端與所述擋油件之間的距離大于或等于0.1mm且小于或等于0.3mm。

10.一種霧化裝置，其特征在于，包括吸嘴、電源和權利要求1-4中任一項所述的霧化組件，所述吸嘴與所述油倉殼體可拆卸連接，所述吸嘴與所述第一出氣孔連通，所述電源與所述霧化芯組件電連接。

技術總結
本申請屬于霧化設備技術領域，公開了一種霧化組件、霧化容器、霧化設備和霧化裝置。其中，霧化組件包括：油倉殼體，油倉殼體內設有第一腔體，油倉殼體上設有與第一腔體相連通的第一進氣孔、第一出氣孔和連接孔；霧化芯組件，霧化芯組件內設有與第一進氣孔和第一出氣孔連通的霧化通道；油倉殼體上還設有與第一腔體和第一出氣孔連通的進氣通道；儲液件，位于第一腔體內，儲液件的至少部分位于霧化芯組件的周側并與霧化芯組件接觸；擋油件，連接于油倉殼體，擋油件設置在第一腔體中并位于連接孔的一側。本申請能夠解決霧化液在油倉中自由流動，霧化液容易從油倉中漏出的技術問題和儲油棉中的霧化液用完后，電子煙無法繼續使用的技術問題。

技術研發人員：王羲之
受保護的技術使用者：深圳市愛卓依科技有限公司
技術研發日：
技術公布日：2025/4/24
