本技術屬于卷煙生產設備，具體來說，涉及基于stc15的濾棒成型機絲包拼接頭剔除控制單元。

背景技術：

1、目前，我國kdf濾棒成型機機型設備都未裝配有穩定的絲包拼接剔除裝置。在絲包拼接結束段的濾棒存在縮頭、爆煙、竹節煙、硬度低等質量缺陷，需操作人員快速準確的將絲束拼接段濾棒人工取出。

2、依照我廠數據表明，目前總共引進德國虹霓kdf成型機組共17臺，成型區域一天至少需更換60個絲束包以上，在實際生產過程中，以單班二十個工作日為樣本（換包次數55次），換包時未取干凈發生占比高達41.8%，遺忘取出的發生占比為12.7%。這一現象不僅大增加了返工的可能性浪費人力物力，還增加了下工序投訴以及市場投訴的風險。

技術實現思路

1、針對相關技術中的問題，本實用新型提出基于stc15的濾棒成型機絲包拼接頭剔除控制單元，解決了拼接頭在線檢測漏剔和誤剔的缺陷。

2、為了實現上述目的，本實用新型采用了如下技術方案：

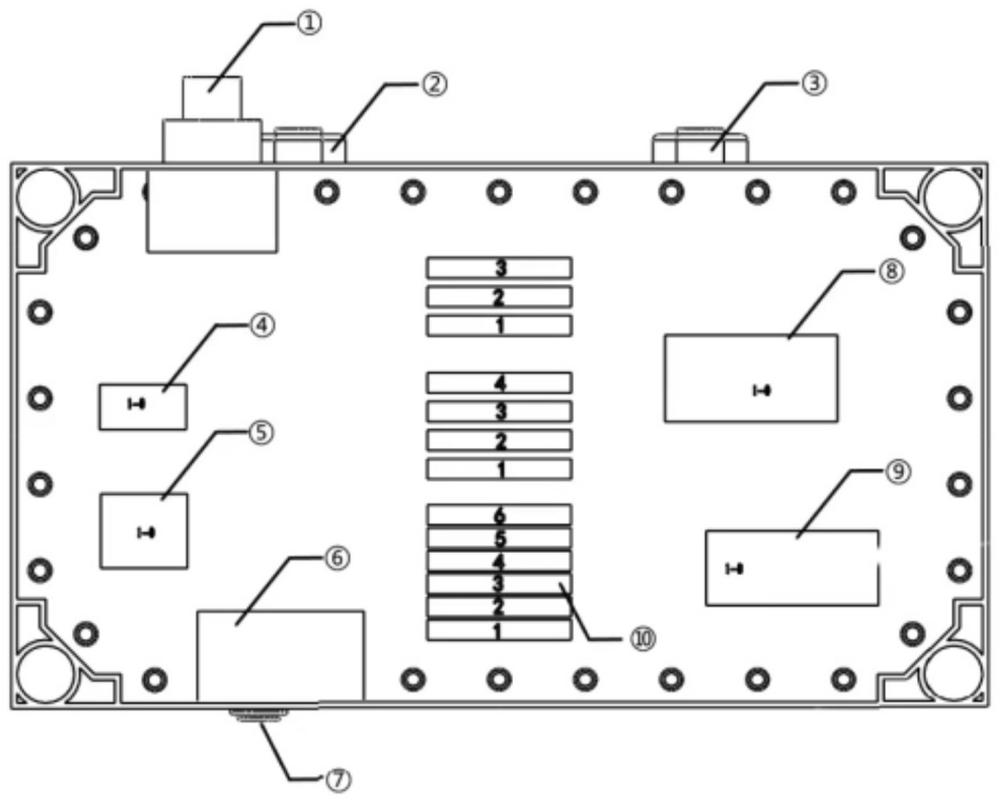

3、基于stc15的濾棒成型機絲包拼接頭剔除控制單元，該控制單元包括：微單控制器、繼電器集成模塊、光耦模塊、按鈕開關、鑰匙開關、電源模塊和接線端子排；所述微單控制器分別與所述繼電器集成模塊、光耦模塊、鑰匙開關和電源模塊連接；所述按鈕開關與電源模塊連接；所述電源模塊分別與所述繼電器集成模塊和光耦模塊連接、所述接線端子排分別與所述微單控制器、繼電器集成模塊、光耦模塊和電源模塊連接。

4、優選的，所述微單控制器為stc15微單控制器。

5、優選的，所述繼電器集成模塊為菲尼克斯繼電器集成模塊。

6、優選的，所述光耦模塊為菲尼克斯光耦模塊。

7、優選的，所述菲尼克斯光耦模塊的頻率分別為3khz和100khz。

8、優選的，所述按鈕開關為施耐德按鈕開關。

9、優選的，所述鑰匙開關為施耐德鑰匙開關。

10、優選的，所述端子排為菲尼克斯導軌式彈簧接線端子排。

11、本實用新型的有益效果：本實用新型能夠?qū)崿F(xiàn)機器自動識別絲束包拼接，節省了人工作業的成本，降低下工序投訴率，自動化程度高；不需要通過kdf內部程序設計進行濾棒剔除，打破技術壁壘，剔除濾棒實現精準檢測；能夠智能化地適應我廠所有kdf機型，具有靈活性強、適用性廣的特點。

技術特征：

1.基于stc15的濾棒成型機絲包拼接頭剔除控制單元，其特征在于，該控制單元包括：微單控制器、繼電器集成模塊、光耦模塊、按鈕開關、鑰匙開關、電源模塊和接線端子排；所述微單控制器分別與所述繼電器集成模塊、光耦模塊、鑰匙開關和電源模塊連接；所述按鈕開關與電源模塊連接；所述電源模塊分別與所述繼電器集成模塊和光耦模塊連接、所述接線端子排分別與所述微單控制器、繼電器集成模塊、光耦模塊和電源模塊連接。

2.根據權利要求1所述的基于stc15的濾棒成型機絲包拼接頭剔除控制單元，其特征在于，所述微單控制器為stc15微單控制器。

3.根據權利要求1所述的基于stc15的濾棒成型機絲包拼接頭剔除控制單元，其特征在于，所述光耦模塊的頻率分別為3khz和100khz。

4.根據權利要求1所述的基于stc15的濾棒成型機絲包拼接頭剔除控制單元，其特征在于，所述按鈕開關為按鈕開關。

5.根據權利要求1所述的基于stc15的濾棒成型機絲包拼接頭剔除控制單元，其特征在于，所述鑰匙開關為鑰匙開關。

6.根據權利要求1所述的基于stc15的濾棒成型機絲包拼接頭剔除控制單元，其特征在于，所述端子排為導軌式彈簧接線端子排。

技術總結
本技術公開了基于STC15的濾棒成型機絲包拼接頭剔除控制單元屬于卷煙生產設備技術領域，解決了拼接頭在線檢測漏剔和誤剔的缺陷。該控制單元包括：微單控制器、繼電器集成模塊、光耦模塊、按鈕開關、鑰匙開關、電源模塊和接線端子排；所述微單控制器分別與所述繼電器集成模塊、光耦模塊、鑰匙開關和電源模塊連接；所述按鈕開關與電源模塊連接；所述電源模塊分別與所述繼電器集成模塊和光耦模塊連接、所述接線端子排分別與所述微單控制器、繼電器集成模塊、光耦模塊和電源模塊連接。本技術能夠?qū)崿F(xiàn)機器自動識別絲束包拼接，節省了人工作業的成本，降低下工序投訴率，自動化程度高；具有靈活性強、適用性廣的特點。

技術研發人員：樓峰,金春山,莊雅娟,袁建城,莫曉迪,張高峰
受保護的技術使用者：浙江中煙工業有限責任公司
技術研發日：20240402
技術公布日：2025/4/28
