本技術涉及中空濾棒，具體為一種中空濾棒成型芯軸。

背景技術：

1、卷煙過濾嘴即是濾棒，濾棒以煙用絲束和濾棒成型紙為原料，加工卷制分切而成，隨著煙草技術的日益發展，中空濾棒在常規卷煙中的應用越來越多，同時新型煙草對其需求也日益增多，中空濾棒除了起到提升過濾效率，調節濾棒吸阻等功能外，還可起到豐富煙氣層次，優化品吸感受的作用，而中空濾棒的成型需要借助芯軸來進行定型。

2、大多的中空濾棒通常都是為圓形中空的狀態，故而芯軸的形狀也為圓形狀態，當不同需求的卷煙進行生產時，需要不同形狀的芯軸，而芯軸的連接方式大多為固定狀態，難以將芯軸從設備上拆除，故而提出了一種中空濾棒成型芯軸來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種中空濾棒成型芯軸，具備便于對芯軸進行更換等優點，解決了大多的中空濾棒通常都是為圓形中空的狀態，故而芯軸的形狀也為圓形狀態，當不同需求的卷煙進行生產時，需要不同形狀的芯軸，而芯軸的連接方式大多為固定狀態，難以將芯軸從設備上拆除的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種中空濾棒成型芯軸，包括連接段，所述連接段的外部設置有過渡段，所述過渡段的內部設置有芯軸本體，所述過渡段的內部設置有更換結構；

3、所述更換結構包括螺桿、第一齒輪、第二齒輪、限位圈、轉桿、螺紋套、鉸接桿、活動板、限位板和插桿，所述過渡段的內部活動安裝有螺桿，所述螺桿的外部固定安裝有第一齒輪，所述第一齒輪的外部嚙合有第二齒輪，所述過渡段的內部固定安裝有限位圈，所述第二齒輪的外部固定安裝有轉桿，所述螺桿的外部螺紋連接有螺紋套，所述螺紋套的外部鉸接有鉸接桿，所述鉸接桿的外部鉸接有活動板，所述過渡段的內部固定安裝有限位板，所述活動板的外部固定安裝有插桿。

4、進一步，所述螺桿貫穿第一齒輪并與第一齒輪固定連接，所述轉桿貫穿限位圈并與限位圈活動連接。

5、進一步，所述鉸接桿的數量為兩個，兩個所述鉸接桿分別位于螺紋套的上下兩側。

6、進一步，所述活動板的數量為兩個，兩個所述活動板的外部均設置有滑塊，所述過渡段的內部開設有滑槽。

7、進一步，所述滑塊與滑槽為滑動連接，所述限位板的數量為兩個，兩個所述限位板分別與兩個活動板相靠近。

8、進一步，所述芯軸本體的左側設置有連接塊，所述連接塊的外部開設有卡槽，所述插桿貫穿過渡段并與卡槽相卡接。

9、與現有技術相比，本申請的技術方案具備以下有益效果：

10、該中空濾棒成型芯軸，轉動轉桿，帶動第二齒輪轉動，使得第一齒輪跟隨第二齒輪的轉動，帶動螺桿進行轉動，同時使螺紋套進行左右移動，當鉸接桿活動時，會帶動活動板和插桿同時進行移動，當插桿與芯軸本體左側的連接塊插接時，即可對芯軸本體進行固定，當插桿遠離連接塊時，即可對不同規格的芯軸本體進行更換，使得卷煙濾板的生產可以更加多樣化。

技術特征：

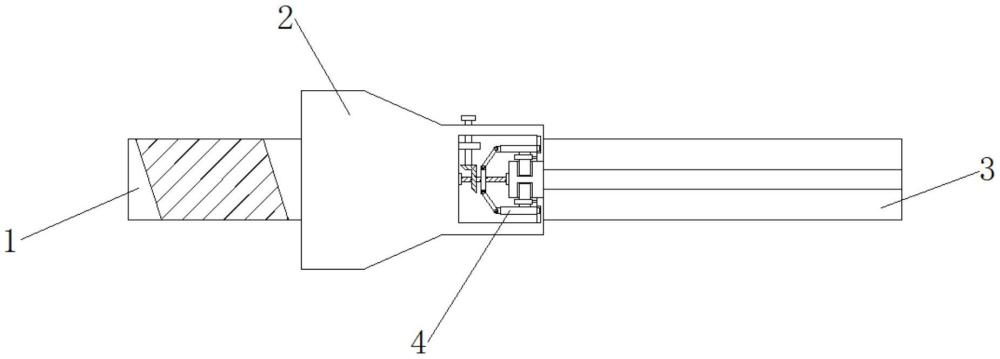

1.一種中空濾棒成型芯軸，包括連接段(1)，其特征在于：所述連接段(1)的外部設置有過渡段(2)，所述過渡段(2)的內部設置有芯軸本體(3)，所述過渡段(2)的內部設置有更換結構(4)；

2.根據權利要求1所述的一種中空濾棒成型芯軸，其特征在于：所述螺桿(401)貫穿第一齒輪(402)并與第一齒輪(402)固定連接，所述轉桿(405)貫穿限位圈(404)并與限位圈(404)活動連接。

3.根據權利要求1所述的一種中空濾棒成型芯軸，其特征在于：所述鉸接桿(407)的數量為兩個，兩個所述鉸接桿(407)分別位于螺紋套(406)的上下兩側。

4.根據權利要求1所述的一種中空濾棒成型芯軸，其特征在于：所述活動板(408)的數量為兩個，兩個所述活動板(408)的外部均設置有滑塊，所述過渡段(2)的內部開設有滑槽。

5.根據權利要求4所述的一種中空濾棒成型芯軸，其特征在于：所述滑塊與滑槽為滑動連接，所述限位板(409)的數量為兩個，兩個所述限位板(409)分別與兩個活動板(408)相靠近。

6.根據權利要求1所述的一種中空濾棒成型芯軸，其特征在于：所述芯軸本體(3)的左側設置有連接塊，所述連接塊的外部開設有卡槽，所述插桿(410)貫穿過渡段(2)并與卡槽相卡接。

技術總結
本技術涉及一種中空濾棒成型芯軸，包括連接段，所述過渡段的內部活動安裝有螺桿，所述螺桿的外部固定安裝有第一齒輪，所述第一齒輪的外部嚙合有第二齒輪，所述過渡段的內部固定安裝有限位圈，所述第二齒輪的外部固定安裝有轉桿，所述螺桿的外部螺紋連接有螺紋套，所述螺紋套的外部鉸接有鉸接桿，所述鉸接桿的外部鉸接有活動板，所述過渡段的內部固定安裝有限位板。該中空濾棒成型芯軸，轉動轉桿，帶動第二齒輪轉動，使得第一齒輪跟隨第二齒輪的轉動，帶動螺桿進行轉動，同時使螺紋套進行左右移動，當鉸接桿活動時，會帶動活動板和插桿同時進行移動，當插桿與芯軸本體左側的連接塊插接時，即可對芯軸本體進行固定。

技術研發人員：王遇川,趙曉丹,王長灼,毋寧寧,孫占紅
受保護的技術使用者：蘇州濯英機電科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
