本技術涉及一種卷紙包裝設備領域，具體來說涉及一種卷煙空紙筒成型設備。

背景技術：

1、香煙的空紙筒包括第一成型紙和第二成型紙，第一成型紙包裹煙草段形成煙支；第二成型紙包裹過濾段形成濾棒。

2、隨著時代的發展，機械化生產加工越來越普遍，但目前市面上現有香煙的空紙筒加工往往是通過人工手動完成，而依靠人工手動加工存在生產效率低、加工質量低、原材料浪費嚴重的問題。鑒于上述缺陷，實有必要設計一種卷煙空紙筒成型設備。

技術實現思路

1、針對上述問題，本實用新型提供一種卷煙空紙筒成型設備，以解決現有技術中人工手動加工存在生產效率低、加工質量低、原材料浪費嚴重的問題。

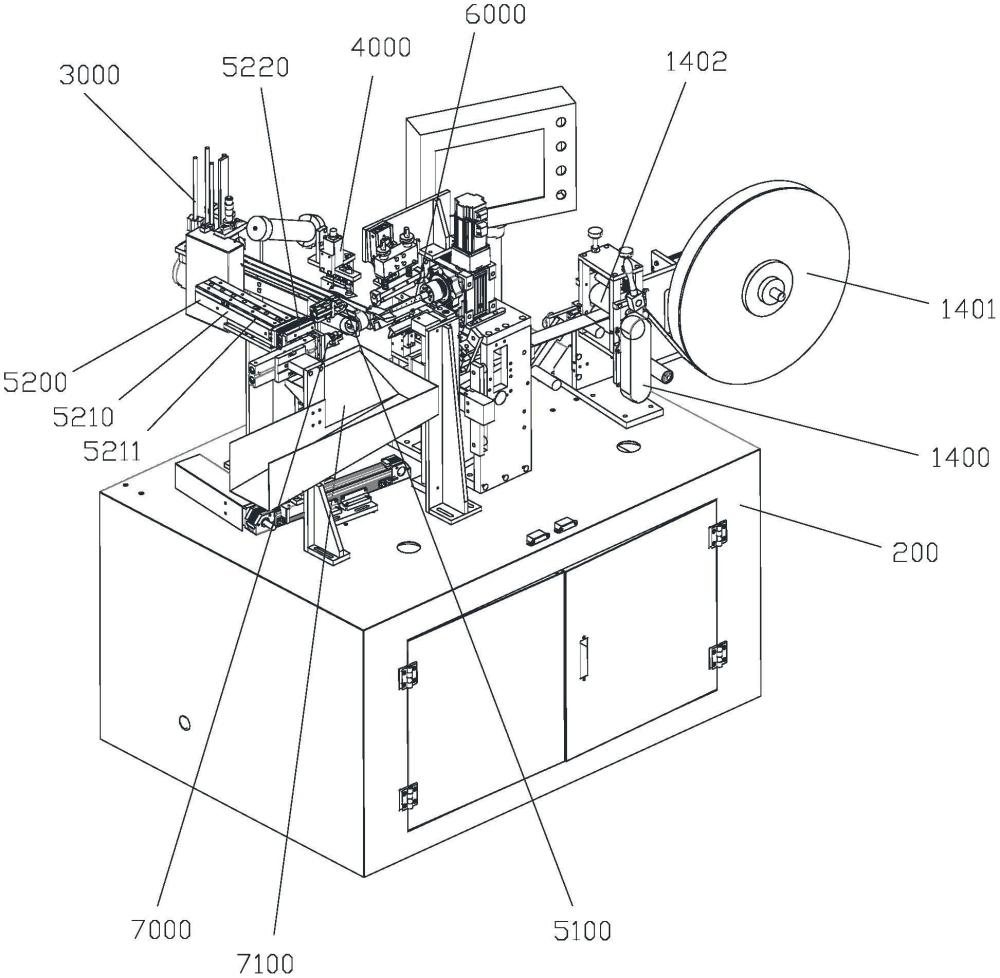

2、卷煙空紙筒成型設備，其特征在于，包括：

3、第一成型紙上料裁剪裝置，用以將第一成型紙進料紙帶裁剪成預設形狀，包括第一成型紙輸送裝置，以及用以對第一成型紙進料紙帶進行裁剪的裁剪刀；

4、第一成型紙點膠裝置，用以對第一成型紙的一邊進行上膠，第一成型紙點膠裝置的出料口位于第一成型紙輸送裝置的連續紙帶邊部位置的上方；

5、第一成型紙送料裝置，位于第一成型紙上料裁剪裝置的前端，用以將裁剪后的第一成型紙送至卷紙成型裝置，包括第一升降裝置和安裝在第一升降裝置上的送料平臺；送料平臺上設置有可以向中間打開呈倒“八”字形的左、右活動塊，左、右活動塊之間固定連接有用以放置第一成型紙的彈性材料層；

6、第二成型紙上料裝置，包括傳送帶以及出膠口設置在傳送帶正上方的第二成型紙點膠裝置；

7、第二成型紙送料機構，用以將第二成型紙送至卷紙成型裝置；

8、卷紙成型裝置，用以將第一成型紙和第二成型紙進行卷紙成型，包括卷紙成型芯軸，卷紙成型芯軸與減速機連接，通過減速機帶動卷紙成型芯軸繞自身軸線轉動；所述卷紙成型芯軸位于所述彈性材料層的向上運動的路徑上。

9、優選的，所述裁剪刀包括設置在第一成型紙輸送裝置前端的第一裁剪刀，設置在第一成型紙輸送裝置的一側的第二裁剪刀。進一步，第一裁剪刀和第二裁剪刀的位置滿足：第一成型紙輸送裝置的送料方向與第一裁剪刀的裁剪方向形成一小于90度的夾角α；隨著第一成型紙輸送裝置輸送連續紙帶，第一裁剪刀可將連續紙帶裁剪出兩條平行的底邊；第二裁剪刀的裁剪方向與第一成型紙輸送裝置輸送的連續紙帶的相鄰側相交，用以將該側的連續紙帶剪切出一斜邊，且所述斜邊與第一成型紙輸送裝置上的連續紙帶的另一側邊形成梯形紙片兩腰。

10、優選的，所述彈性材料層為彈性透氣材料層；在左、右活動塊之間，且位于彈性透氣材料層的下方設置有用以透過彈性透氣材料層吸住第一成型紙的第一吸附件，所述第一吸附件可沿上下方向運動的設置在送料平臺上。進一步，第一吸附件為抽中空吸附件。進一步，所述抽中空吸附件通過第一彈性件設置在所述送料平臺上，抽中空吸附件通過第一彈性件可沿上下方向伸縮，自然狀態下，中空吸附件的上端吸附口頂住彈性透氣材料層。進一步，所述左、右活動塊的底部各設置有連接臂，所述連接臂可繞軸擺動的連接在送料平臺上，所述兩個活動塊與送料平臺之間均設置有用以驅動連接臂向外擺動的第二彈性件，所述送料平臺設置有活動塊限位件，自然狀態下，左、右活動塊呈向外打開狀態。

11、優選的，還包括第二成型紙自動分頁上料裝置，所述第二成型紙自動分頁上料裝置包括防止傳送帶上的堆疊硬紙片歪倒的框架，所述框架至少包括分布在堆疊硬紙片左、右兩側的限位件；擋板，擋板設置在傳送帶的上方，用以阻擋堆疊硬紙片整體隨傳送帶移動，且擋板與傳送帶之間設置有僅容單片硬紙片通過的出料間隙；壓緊裝置，提供向下壓力，壓緊在堆疊硬紙片靠近出料間隙的一端，使得堆疊硬紙片靠近出料間隙的一端緊貼傳送帶。進一步，所述擋板與高度微調機構連接。所述高度微調機構包括與擋板連接的連接塊，所述連接塊套裝在一固定的立軸上，連接塊的下端與彈簧連接，另一端與螺旋測微儀連接。

12、優選的，第二成型紙上料裝置還包括用以吸附傳送帶上的第二成型紙的第二吸附件，第二吸附件與第二升降裝置連接，第二成型紙點膠裝置的出膠口和第二吸附件都位于傳送帶的正上方，且通過第二升降裝置將第二吸附件吸附的第二成型紙提升至第二成型紙點膠裝置的出膠口。

13、優選的，第二成型紙送料機構包括用以夾持第二成型紙的活動夾爪，且活動夾爪設置在可以前后移動和左右移動的直線滑動平臺上。

14、優選的，所述第一成型紙輸送裝置包括紙帶放料卷盤、由兩個導輥構成的進紙導輥組、輸送板和壓塊，兩個導輥之間形成了夾紙面，壓塊設置在輸送板的前端上方，壓塊與輸送板之間設置有進紙間隙；輸送板的前端和壓塊的寬度與小于第一成型紙進料紙帶的寬度的三分之二，第一成型紙進料紙帶的靠近第二裁剪刀的一側為懸空狀；第一成型紙進料紙帶依次經過紙帶放料卷盤、夾紙面、輸送板、進紙間隙；第一成型紙輸送裝置的前方設置有可以前后移動的牽引夾爪，所述牽引夾爪連接在直線導軌上。

15、優選的，所述卷紙成型芯軸包括第一卷紙成型段和第二卷紙成型段，第二卷紙成型段位于第一卷紙成型段的前端；所述第一卷紙成型段的內部為中空結構，第一卷紙成型段的表面設置有與所述中空結構連通的氣孔；第一卷紙成型段的中空結構與抽中空設備連通；第二卷紙成型段的前端面設置有第二成型紙容納槽。

16、優選的，卷紙成型裝置包括用以壓住第二成型紙的壓輪，所述壓輪與伸縮裝置連接，通過伸縮裝置帶動壓輪緊貼或遠離卷紙成型芯軸。

17、優選的，所述卷紙成型芯軸為分段式結構，包括芯軸前段和芯軸后段，芯軸前段和芯軸后段通過定位連接結構連接在一起；第一卷紙成型段和第二卷紙成型段均設置在芯軸前段上。進一步，第一卷紙成型段和第二卷紙成型段均為一端大，另一端小的錐臺結構。

18、優選的，所述卷紙成型芯軸的前方設置有用以夾持成型件的伸縮夾爪。進一步，所述伸縮夾爪的下方設置有下料槽。

19、本實用新型的有益效果：

20、1、本實用新型的卷煙空紙筒成型設備，通過第一成型紙點膠裝置對第一成型紙的邊部上膠，通過第一成型紙上料裁剪裝置對第一成型紙進料紙帶進行裁剪，得到預設形狀的第一成型紙，通過第一成型紙送料裝置，將裁剪后的第一成型紙送至卷紙成型裝置的卷紙成型芯軸位置；通過第二成型紙點膠裝置對第二成型紙上膠，通過第二成型紙送料機構，將第二成型紙送至卷紙成型裝置；左、右活動塊之間的彈性材料層在上升時被卷紙成型芯軸頂住，待卷紙片和彈性材料層的中間在卷紙成型芯軸的壓力下向下凹陷，左、右活動塊向中間打開呈倒“八”字形，并夾住卷紙成型芯軸，卷紙成型芯軸轉動實現卷紙。本實用新型解決現有技術中人工手動加工存在生產效率低的問題。

21、2、本實用新型采用機械裁剪和自動上膠，加工質量好。

22、3、本實用新型采用機械裁剪，裁剪效果好，有效避免了因裁剪尺寸不合要求造成原材料浪費嚴重的問題。

23、4、可以根據第一成型紙的形狀和尺寸，調整裁剪刀的位置，適用性好。

24、5、本實用新型具有裁剪、分頁、上膠、上料、卷料的功能，自動化程度高。
