本技術涉及電子霧化，尤其涉及一種供電組件及電子霧化裝置。

背景技術：

1、電子霧化裝置包括霧化組件和電源組件，電源組件用于給霧化組件提供電能，霧化組件用于對煙液進霧化產生氣溶膠。并且氣溶膠產生裝置所產生的煙霧中的有害成分要遠遠少于傳統的燃燒型卷煙，使用電子霧化裝置能夠極大的避免香煙對人體的不利影響，成為一種更健康的抽煙方式。

2、目前，電子霧化裝置在使用過程中為了提高直觀性往往會設置有若干信號燈，若干信號燈在發光時會出現燈光竄光的現象，造成顯示的效果不明顯，影響電子霧化裝置的正常使用。

技術實現思路

1、本實用新型的主要目的是提供一種供電組件及其電子霧化裝置，旨在解決現有技術中燈光會出現竄光導致顯示效果不佳以及顯示模糊的問題。

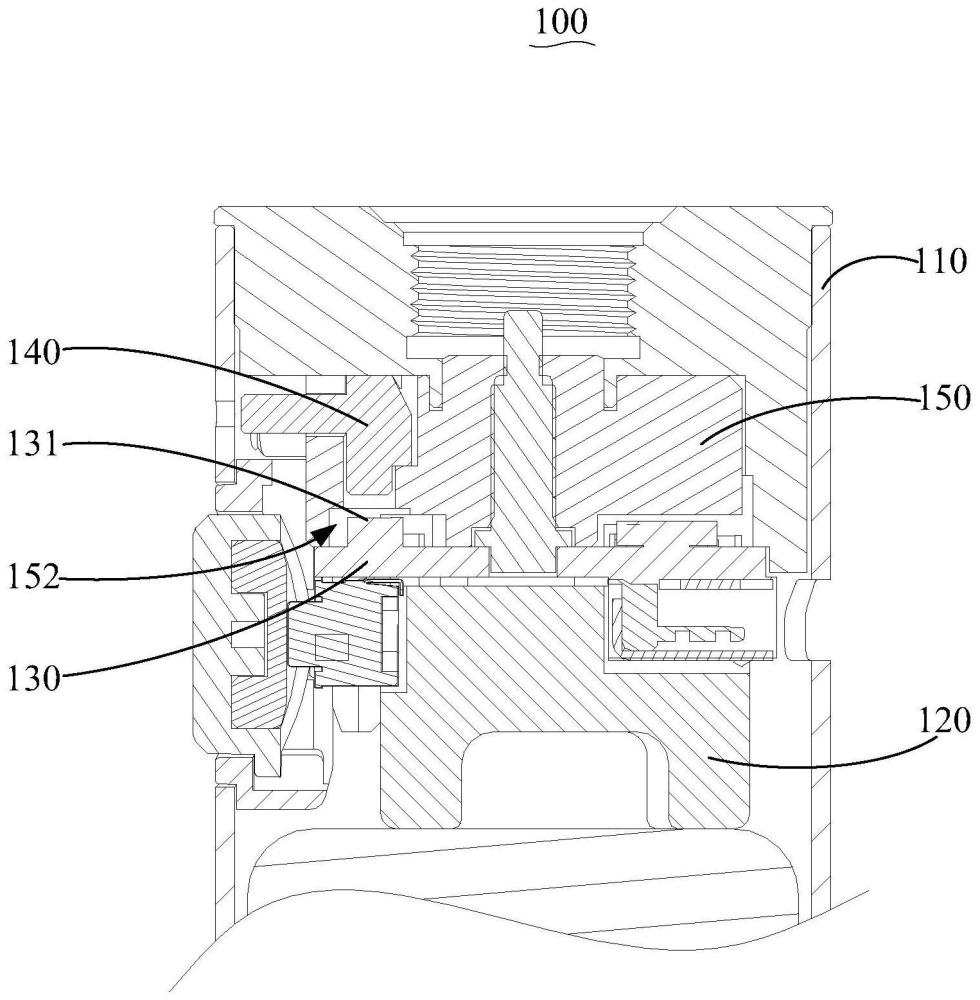

2、為實現上述目的，本實用新型提出的一種供電組件，所述供電組件包括外殼、固定座、電控板以及導光件，所述電控板固定在所述固定座上，所述電控板設有若干指示燈，所述導光件包括若干導光柱，若干所述導光柱獨立間隔設置，所述導光柱與所述指示燈一一對應，所述外殼上設有穿孔，所述導光柱的一端與所述指示燈相對應，所述導光柱的另一端延伸至所述穿孔處。

3、可選地，所述導光柱包括相互連接的第一段和第二段，所述第一段與所述指示燈相對應，所述第二段與所述穿孔相對應。

4、可選地，所述第一段與所述第二段相互彎折設置。

5、可選地，所述第一段凸設有聚光臺，所述聚光臺位于所述第一段遠離所述第二段的一側。

6、可選地，所述聚光臺頂端的厚度在遠離所述指示燈的方向上呈漸縮設置。

7、可選地，所述導光件為一體成型結構。

8、可選地，所述導光件由透明硅膠材料制成。

9、可選地，所述供電組件還包括密封件，所述密封件與所述固定座相連接，所述密封件開設有卡槽，所述導光件可拆卸裝設于所述卡槽內。

10、可選地，所述密封件的底部還設有收納槽，所述收納槽罩蓋所述指示燈。

11、本實用新型還提出一種電子霧化裝置，所述電子霧化裝置包括霧化組件以及如上述所述的供電組件，所述霧化組件與所述供電組件相連接。

12、本實用新型技術方案提出一種供電組件及電子霧化裝置，所述供電組件包括外殼、固定座、電控板以及導光件，所述電控板固定在所述固定座上，所述電控板設有若干指示燈，所述導光件包括若干導光柱，若干所述導光柱獨立間隔設置，所述導光柱與所述指示燈一一對應，所述外殼上設有穿孔，所述導光柱的一端與所述指示燈相對應，所述導光柱的另一端延伸至所述穿孔處。通過在導光件上設置若干導光柱，在導光柱的作用下指示燈的光線被傳遞到穿孔處，由于導光柱是獨立間隔設置的，減少指示燈的光線出現竄光的現象，從而避免穿孔出現顯示不明顯或模糊的情況，提高穿孔的顯示效果。

技術特征：

1.一種供電組件，其特征在于，所述供電組件包括外殼、固定座、電控板以及導光件，所述電控板固定在所述固定座上，所述電控板設有若干指示燈，所述導光件包括若干導光柱，若干所述導光柱獨立間隔設置，所述導光柱與所述指示燈一一對應，所述外殼上設有穿孔，所述導光柱的一端與所述指示燈相對應，所述導光柱的另一端延伸至所述穿孔處。

2.如權利要求1所述的供電組件，其特征在于，所述導光柱包括相互連接的第一段和第二段，所述第一段與所述指示燈相對應，所述第二段與所述穿孔相對應。

3.如權利要求2所述的供電組件，其特征在于，所述第一段與所述第二段相互彎折設置。

4.如權利要求2所述的供電組件，其特征在于，所述第一段凸設有聚光臺，所述聚光臺位于所述第一段遠離所述第二段的一側。

5.如權利要求4所述的供電組件，其特征在于，所述聚光臺頂端的厚度在遠離所述指示燈的方向上呈漸縮設置。

6.如權利要求1-5任一項所述的供電組件，其特征在于，所述導光件為一體成型結構。

7.如權利要求6所述的供電組件，其特征在于，所述導光件由透明硅膠材料制成。

8.如權利要求1所述的供電組件，其特征在于，所述供電組件還包括密封件，所述密封件與所述固定座相連接，所述密封件開設有卡槽，所述導光件可拆卸裝設于所述卡槽內。

9.如權利要求8所述的供電組件，其特征在于，所述密封件的底部還設有收納槽，所述收納槽罩蓋所述指示燈。

10.一種電子霧化裝置，其特征在于，所述電子霧化裝置包括霧化組件以及如權利要求1-9任一項所述的供電組件，所述霧化組件與所述供電組件相連接。

技術總結
本技術公開一種供電組件及電子霧化裝置，所述供電組件包括外殼、固定座、電控板以及導光件，所述電控板固定在所述固定座上，所述電控板設有若干指示燈，所述導光件包括若干導光柱，若干所述導光柱獨立間隔設置，所述導光柱與所述指示燈一一對應，所述外殼上設有穿孔，所述導光柱的一端與所述指示燈相對應，所述導光柱的另一端延伸至所述穿孔處。在本技術實施例中，通過將導光件上的導光柱分開獨立設置，導光柱將指示燈的光傳導至外殼外，導光柱間隔設置避免出現竄光的現象，從而提高穿孔的顯示效果。

技術研發人員：陳文,歐陽俊偉,高旭
受保護的技術使用者：深圳市艾維普思科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
