本技術實施例涉及加熱不燃燒氣溶膠生成，尤其涉及一種氣霧生成裝置及用于氣霧生成裝置的加熱器。

背景技術：

1、煙制品(例如，香煙、雪茄等)在使用過程中燃燒煙草以產生煙草煙霧。人們試圖通過制造在不燃燒的情況下釋放化合物的產品來替代這些燃燒煙草的制品。

2、此類產品的示例為氣霧生成裝置，其通過加熱而不是燃燒材料來釋放化合物。例如，該材料可為煙草或其他非煙草產品，這些非煙草產品可包含或可不包含尼古丁。美國專利us5479948a中提出了通過對磁帶式的氣溶膠生成基材進行傳動，以逐步地將氣溶膠生成基材的部分區段或位置傳動至加熱器上進行加熱的氣霧生成裝置；此類氣霧生成裝置通過對磁帶式的氣溶膠生成基材傳動地加熱，以允許每次抽吸中向消費者準確地提供一致的氣溶膠遞送量。

技術實現思路

1、本技術的一個實施例提供一種氣霧生成裝置，被配置為接收氣溶膠生成制品并進行加熱以生成氣溶膠；包括：

2、至少一個或多個加熱器，用于對接收于所述氣霧生成裝置內的氣溶膠生成制品的至少部分進行加熱；所述至少一個加熱器被構造成通過發射激光進而對氣溶膠生成制品的至少部分進行加熱。

3、在一些實施例中，所述至少一個加熱器被構造成通過發射波長為760nm～1310nm的激光，進而對氣溶膠生成制品的至少部分進行加熱。

4、在一些實施例中，所述至少一個加熱器被構造成基本是片狀的形狀；

5、所述至少一個加熱器被構造成沿垂直于所述加熱器的方向發射激光。

6、在一些實施例中，所述至少一個加熱器被構造成具有5～15mm的長度或寬度；和/或，所述至少一個加熱器被構造成具有1～4mm的厚度。

7、在一些實施例中，所述至少一個加熱器發射出的激光的光斑的直徑介于2.5mm～8mm。

8、在一些實施例中，所述至少一個加熱器發射出的激光的光斑在徑向上具有大約m型的光強分布；

9、或者，所述至少一個加熱器發射出的激光的光斑包括：中心區域、以及位于所述中心區域和所述光斑的最外側邊緣之間的外圍區域；所述中心區域的光強小于所述外圍區域的光強、且大于所述光斑的最外側邊緣的光強。

10、在一些實施例中，所述至少一個加熱器包括多個非線性地布置的激光發射器；

11、和/或，所述至少一個加熱器包括至少三個陣列地布置的激光發射器。

12、在一些實施例中，還包括：

13、電路板，布置有電路；所述電路被配置為控制所述至少一個加熱器在每次加熱中按照低于最大預定時長發射激光進行加熱。

14、在一些實施例中，還包括：

15、電路板，布置有電路；

16、所述電路被配置為僅當所述至少一個加熱器距離上一次加熱的時長大于最小預定時長時，允許所述至少一個加熱器啟動加熱；和/或，所述電路被配置為當所述至少一個加熱器距離上一次加熱的時長小于最小預定時長時，阻止所述至少一個加熱器啟動加熱。

17、在一些實施例中，還包括：

18、電路板，布置有電路；

19、所述至少一個加熱器包括用于發射激光的激光發射器；

20、所述電路被配置為僅當所述激光發射器被散熱至低于預定溫度時，允許所述至少一個加熱器啟動加熱。

21、在一些實施例中，所述加熱器包括間隔地布置的多個激光發射器；

22、所述多個激光發射器被配置為僅能同時地啟動工作；或者，所述多個激光發射器中的任意一個不能單獨地啟動工作。

23、在一些實施例中，所述加熱器包括至少一個平面的激光發射器。

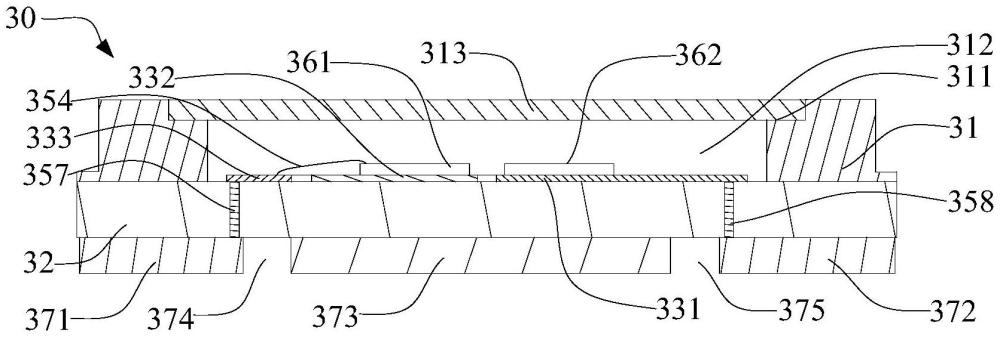

24、在一些實施例中，所述加熱器包括：

25、外部主體，界定所述加熱器的外表面；所述外部主體內界定有密封的空腔；

26、至少一個或多個激光發射器，位于所述空腔內，以用于發射激光；

27、所述外部主體僅部分是可透激光的，進而使所述激光發射器發出的激光穿過所述外部主體至所述加熱器外。

28、在一些實施例中，所述外部主體包括：

29、支撐層，具有相背的第一側和第二側；

30、基本環形的圍欄，布置于所述支撐層的第一側，并至少部分圍繞或界定所述空腔；

31、激光可透過的透光罩，封閉或密封所述空腔；所述激光發射器發出的激光經由所述透光罩射出至所述加熱器外。

32、在一些實施例中，所述至少一個或多個激光發射器結合于所述支撐層上，并由所述支撐層提供支撐；

33、和/或，所述支撐層是不可透光的；

34、和/或，所述支撐層的導熱系數大于80w/(m·k)；

35、和/或，所述支撐層具有0.3～1.5mm的厚度；

36、和/或，所述支撐層包括氮化鋁陶瓷。

37、在一些實施例中，所述透光罩是平面的；或者，所述透光罩至少部分是彎曲的弧形。

38、在一些實施例中，所述圍欄的導熱系數大于200w/(m·k)；

39、和/或，所述圍欄是由金屬或合金材質制備的，進而使所述圍欄的內側表面是反光的；

40、和/或，所述圍欄與所述至少一個或多個激光發射器是非接觸的；

41、在一些實施例中，所述至少一個或多個激光發射器是垂直腔表面發射激光器；

42、和/或，所述至少一個或多個激光發射器是半導體激光器。

43、在一些實施例中，所述激光發射器具有第一電極層和第二電極層；

44、所述加熱器還包括：

45、第一電連接區域和第二電連接區域，間隔地布置于所述支撐層的第二側的表面上；所述第一電連接區域與所述激光發射器的第一電極層電連接，所述第二電連接區域與所述激光發射器的第二電極層電連接，進而在使用中通過所述第一電連接區域和第二電連接區域對所述激光發射器供電。

46、在一些實施例中，所述加熱器上還布置有：

47、至少一個第一指示標識，以用于提供所述第一電連接區域和第二電連接區域的電極極性相關聯的指示。

48、在一些實施例中，還包括：

49、基座，支撐或保持所述加熱器。

50、在一些實施例中，所述基座與所述加熱器之間是平面地接觸或結合的；

51、和/或，所述基座與所述加熱器是接觸并導熱的，以用于促進對所述加熱器的散熱；

52、和/或，所述基座的導熱系數大于100w/(m·k)；

53、和/或，所述加熱器和所述基座被構造成基本是片狀的形狀，且所述基座的面積至少是所述加熱器的面積的5倍；

54、和/或，所述基座上布置有至少一個或多個缺口或孔，所述氣霧生成裝置通過所述缺口或孔對所述基座進行保持或固定。

55、在一些實施例中，所述加熱器上布置有電連接區域，所述基座上布置有與所述電連接區域電連接的電極區域；

56、電路板，通過可操作地電連接所述基座的電極區域，進而對所述加熱器供電。

57、在一些實施例中，所述電極區域的部分表面是被絕緣層覆蓋的，并具有未被絕緣層覆蓋的第一觸頭部和第二觸頭部；所述第一觸頭部和第二觸頭部是間隔的；

58、所述加熱器的電連接區域通過覆蓋并電連接所述第一觸頭部，所述電路板電連接所述第二觸頭部。

59、在一些實施例中，所述電極區域包括第一電極區域和第二電極區域；

60、所述基座上還布置有：

61、至少一個第二指示標識，以用于提供所述第一電極區域和第二電極區域的電極極性相關聯的指示。

62、在一些實施例中，還包括：

63、電芯；

64、電路板，布置有電路，并被配置為控制所述電芯向所述加熱器供電；

65、所述加熱器被緊固地安裝或布置于所述電路板上，或者所述加熱器與所述電路板是分離的。

66、本技術的又一個實施例還提出一種用于氣霧生成裝置的加熱器，包括：

67、支撐層，具有相背的第一側和第二側；

68、基本環形的圍欄，布置于所述支撐層的第一側，并至少部分圍繞或界定所述空腔；

69、至少一個或多個激光發射器，位于所述空腔內，以用于發射激光；

70、激光可透過的透光罩，結合于所述圍欄上，并封閉或密封所述空腔。

71、本技術的又一個實施例還提出一種用于氣霧生成裝置的加熱器，包括：

72、外部主體，界定所述加熱器的外表面；所述外部主體內界定有密封的空腔；

73、至少一個或多個激光發射器，位于所述空腔內，以用于發射激光；

74、所述外部主體僅部分是可透激光的，進而使所述激光發射器發出的激光沿垂直于所述加熱器的方向穿過所述外部主體至所述加熱器外。

75、以上氣霧生成裝置，通過至少一個加熱器向氣溶膠生成制品發射激光，進而對氣溶膠生成制品進行加熱。
