本技術涉及電子霧化，特別涉及一種儲液瓶及霧化設備。

背景技術：

1、霧化設備是一種通過霧化器加熱霧化液產生氣溶膠的產品，由于其使用方便、口味可通過霧化液的調配而改變，所以近幾年在國內外市場得到了廣泛而迅速的推廣。

2、由于在霧化設備運輸的過程中可能會發生霧化液泄露的情況，所以一般會在霧化設備中存儲少量的霧化液，甚至不在霧化設備中預存霧化液，當用戶在使用霧化設備時，可以將儲存有霧化液的儲液瓶安裝至霧化設備上，利用儲液瓶實現向霧化設備中注入霧化液，以保證用戶能夠正常地抽吸霧化設備。或者，隨著使用者不斷抽吸霧化設備，當霧化設備內的霧化液消耗完畢后，為了避免造成霧化設備結構的浪費，示例性地，例如，為了避免造成霧化設備的殼體、電池元件等結構的浪費，可以更換新的儲液瓶，將儲存有霧化液的儲液瓶安裝至霧化設備上，利用儲液瓶再次實現向霧化設備中注入霧化液，以保證用戶能夠正常地抽吸霧化設備。

3、但是，現有的儲液瓶的結構簡易，可能會在安裝、更換儲液瓶的過程中造成霧化液的泄露，影響使用者的使用感受。

技術實現思路

1、本實用新型的主要目的是提出一種儲液瓶及霧化設備，旨在解決在安裝、更換儲液瓶的過程中可能會造成霧化液泄露的技術問題。

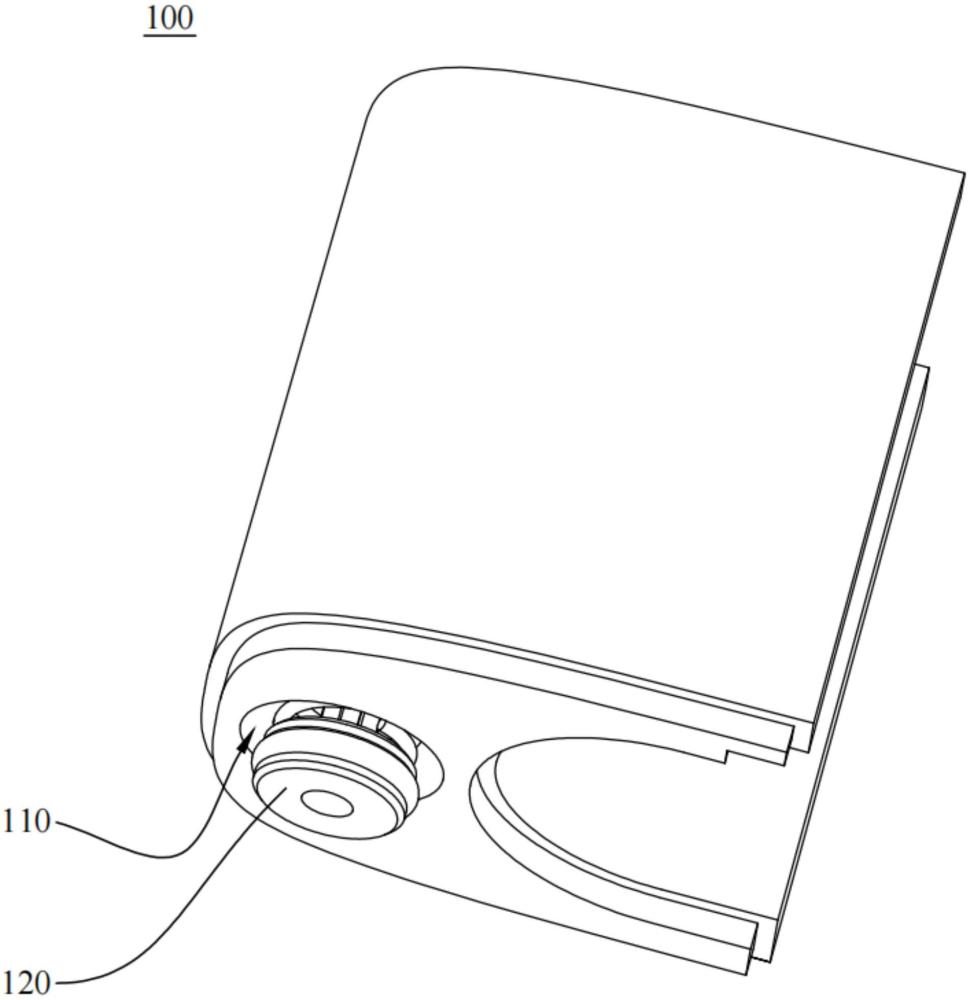

2、為實現上述目的，本實用新型提出了一種儲液瓶，所述儲液瓶具有出液口，所述出液口處設置有活塞，所述活塞包括塞體和塞桿，所述塞體卡接于所述出液口內，所述塞桿由所述塞體朝靠近所述儲液瓶的方向延伸，所述塞桿套接有彈簧；

3、其中，所述彈簧具有壓縮狀態和釋放狀態，所述彈簧處于所述壓縮狀態時，所述活塞能夠朝背離所述出液口的方向運動，以使所述塞體偏離所述出液口；所述彈簧處于所述釋放狀態時，所述活塞能夠朝靠近所述出液口的方向運動，以使所述塞體封閉所述出液口。

4、在一些實施例中，所述塞桿背離所述塞體的一端設置有第一限位部，所述儲液瓶的內部設置有第二限位部，所述第一限位部能夠抵接于所述第二限位部，以使所述彈簧處于所述釋放狀態時，實現所述活塞的定位。

5、在一些實施例中，所述塞體沿周向設置有密封圈。

6、對應地，本實用新型還提出了一種霧化設備，包括上述任一實施例中所述的儲液瓶；還包括霧化倉，所述霧化倉設置有注液口，所述注液口適于安裝所述儲液瓶；

7、其中，所述注液口處設置有頂柱，所述頂柱被配置為能夠推動所述儲液瓶的活塞朝背離出液口的方向運動，以使塞體偏離所述出液口。

8、在一些實施例中，所述霧化倉包括：

9、第一倉體，所述第一倉體內限定出第一霧化通道；

10、第二倉體，所述第二倉體和所述第一倉體沿第一方向間隔設置，所述第二倉體內限定出第二霧化通道；

11、其中，所述第一倉體和所述第二倉體均設置有所述注液口。

12、在一些實施例中，所述霧化設備包括調節部，所述調節部包括調節開關和轉動部，所述調節開關和所述轉動部嚙合連接，所述轉動部設置有第一通氣孔和第二通氣孔；

13、其中，所述調節開關被配置為能夠驅動所述轉動部轉動，以使所述第一通氣孔和所述第一霧化通道、所述第二通氣孔和所述第二霧化通道之間至少存在一組處于連通狀態。

14、在一些實施例中，所述第一倉體內設置有第一儲液部、第一霧化部和第一加熱部，所述第一儲液部用于儲存由所述注液口處導流的霧化液，所述第一霧化部和所述第一儲液部抵接以傳導霧化液，所述第一加熱部設置于所述第一霧化部的內部，用于加熱所述第一霧化部，以使所述第一霧化部內儲存的霧化液被霧化形成氣溶膠；

15、和\或，所述第二倉體內設置有第二儲液部、第二霧化部和第二加熱部，所述第二儲液部用于儲存由所述注液口處導流的霧化液，所述第二霧化部和所述第二儲液部抵接以傳導霧化液，所述第二加熱部設置于所述第二霧化部的內部，用于加熱所述第二霧化部，以使所述第二霧化部內儲存的霧化液被霧化形成氣溶膠。

16、在一些實施例中，所述注液口處設置有導液管，所述導液管靠近所述第一儲液部、所述第二儲液部的一端設置有若干導液孔。

17、在一些實施例中，所述注液口處設置有密封部，所述儲液瓶的所述出液口插接至所述密封部，以實現所述儲液瓶在所述注液口處的卡接定位。

18、在一些實施例中，所述霧化設備包括電源元件，所述電源元件通過線路板和所述霧化倉電連接，用于控制所述霧化倉工作；

19、其中，所述電源元件和所述霧化倉之間設置有吸液體。

20、與現有技術相比，本實用新型的有益效果是：

21、在本實用新型的技術方案中，提供了一種能夠實現出液口自封閉的儲液瓶結構，在初始狀態時，由于活塞并不受外力，所以套接在塞桿的彈簧既不會被壓縮，也不會被伸長，此時塞體會堵在出液口處(即塞體和出液口之間呈封閉狀態)，從而使得儲液瓶內儲存的霧化液無法從出液口處流出。當活塞受到外力時(通常情況下，活塞受到的是向內推的外力)，在外力的作用下，塞體會朝背離出液口的方向運動，同時彈簧會被壓縮，此時塞體和出液口處會形成出液間隙(即塞體和出液口之間呈打開狀態)，從而使得儲液瓶內儲存的霧化液會從出液間隙處流出。當活塞受到的外力消失后，被壓縮的彈簧會有恢復形變的趨勢，在彈簧的推力作用下，塞體會朝靠近出液口的方向運動，此時塞體會再次將出液口堵住(即塞體和出液口之間呈封閉狀態)，從而使得儲液瓶內儲存的霧化液無法從出液口處流出。

22、采用本實用新型提供的儲液瓶，在彈簧的作用下，能夠實現出液口的自封閉，從而在安裝、更換、拆卸儲液瓶的過程中能夠及時將出液口堵住，不會造成霧化液的泄露，提高使用者的使用感受。

23、利用上述儲液瓶向霧化設備內注液\補液的方式簡單，在利用上述儲液瓶向霧化設備內進行注液\補液時，無需手動將儲液瓶上的套塞拔離，利用頂柱便可以將活塞頂開，使得霧化液可以順利從儲液瓶內流出。在向霧化設備內注液\補液完畢后，需要拆卸儲液瓶時，隨著儲液瓶逐漸從霧化設備上拔除，活塞會逐漸自動復位，并將儲液瓶的出液口再次密封住，從而避免了在拆卸儲液瓶時發生霧化液泄露的情況。

技術特征：

1.儲液瓶，其特征在于，所述儲液瓶具有出液口，所述出液口處設置有活塞，所述活塞包括塞體和塞桿，所述塞體卡接于所述出液口內，所述塞桿由所述塞體朝靠近所述儲液瓶的方向延伸，所述塞桿套接有彈簧；

2.根據權利要求1所述的儲液瓶，其特征在于，所述塞桿背離所述塞體的一端設置有第一限位部，所述儲液瓶的內部設置有第二限位部，所述第一限位部能夠抵接于所述第二限位部，以使所述彈簧處于所述釋放狀態時，實現所述活塞的定位。

3.根據權利要求1所述的儲液瓶，其特征在于，所述塞體沿周向設置有密封圈。

4.霧化設備，其特征在于，包括權利要求1至3任一項所述的儲液瓶；還包括霧化倉，所述霧化倉設置有注液口，所述注液口適于安裝所述儲液瓶；

5.根據權利要求4所述的霧化設備，其特征在于，所述霧化倉包括：

6.根據權利要求5所述的霧化設備，其特征在于，所述霧化設備包括調節部，所述調節部包括調節開關和轉動部，所述調節開關和所述轉動部嚙合連接，所述轉動部設置有第一通氣孔和第二通氣孔；

7.根據權利要求5所述的霧化設備，其特征在于，所述第一倉體內設置有第一儲液部、第一霧化部和第一加熱部，所述第一儲液部用于儲存由所述注液口處導流的霧化液，所述第一霧化部和所述第一儲液部抵接以傳導霧化液，所述第一加熱部設置于所述第一霧化部的內部，用于加熱所述第一霧化部，以使所述第一霧化部內儲存的霧化液被霧化形成氣溶膠；

8.根據權利要求7所述的霧化設備，其特征在于，所述注液口處設置有導液管，所述導液管靠近所述第一儲液部、所述第二儲液部的一端設置有若干導液孔。

9.根據權利要求4所述的霧化設備，其特征在于，所述注液口處設置有密封部，所述儲液瓶的所述出液口插接至所述密封部，以實現所述儲液瓶在所述注液口處的卡接定位。

10.根據權利要求4所述的霧化設備，其特征在于，所述霧化設備包括電源元件，所述電源元件通過線路板和所述霧化倉電連接，用于控制所述霧化倉工作；

技術總結
本技術涉及電子霧化技術領域，特別涉及一種儲液瓶及霧化設備。該儲液瓶具有出液口，所述出液口處設置有活塞，所述活塞包括塞體和塞桿，所述塞體卡接于所述出液口內，所述塞桿由所述塞體朝靠近所述儲液瓶的方向延伸，所述塞桿套接有彈簧。其中，所述彈簧具有壓縮狀態和釋放狀態，所述彈簧處于所述壓縮狀態時，所述活塞能夠朝背離所述出液口的方向運動，以使所述塞體偏離所述出液口；所述彈簧處于所述釋放狀態時，所述活塞能夠朝靠近所述出液口的方向運動，以使所述塞體封閉所述出液口。該霧化設備包括上述所述的儲液瓶。本技術提供的儲液瓶及霧化設備在安裝、更換儲液瓶的過程中不會造成霧化液的泄露。

技術研發人員：龍斌,胡恩賜,晏國華
受保護的技術使用者：東莞市立佳智能科技有限公司深圳分公司
技術研發日：20240625
技術公布日：2025/4/28
