本技術涉及卷煙設備領域，更具體地，涉及一種接裝機膠罐旋轉裝置。

背景技術：

1、膠罐是接裝機水松紙供膠系統膠液存儲裝置，其作用在于存儲并給接裝機水松紙涂膠機構輸送一定數量的膠液，以滿足接裝機持續生產的需要，在生產過程中，操作人員需根據膠罐內膠液的消耗情況定時向膠罐內灌注膠液，防止因膠液過少造成接裝機水松紙涂膠機構膠液供應不足導致停機或引發產品質量事故。原裝置初始設計時濾棒發射接收裝置傳動電機和電氣控制箱安裝在接裝機膠罐左上方，控制箱外端面超出膠罐外表面，控制箱右側邊緣與接裝機墻體距離為270mm，控制箱底部與膠罐上邊緣距離為230mm，而膠桶開口直徑為330mm；如此以來，由于膠罐相對于底座是固定的，在膠桶向膠罐傾倒膠液時，膠桶開口端上方與控制箱發生干涉，膠桶內膠液不能完全倒入膠罐內，導致膠桶內剩余膠液需操作人員將膠桶內塑料袋連同膠液一同取出，再用其他方式將少量剩余膠液注入膠罐。該種方式方法緣于機器原設計或后期其他新增功能需要改進所產生，未能全面考慮其他操作障礙，從而導致上述缺陷。

技術實現思路

1、本實用新型的一個目的是提供一種接裝機膠罐旋轉裝置的新技術方案，以解決上述背景技術中的問題。

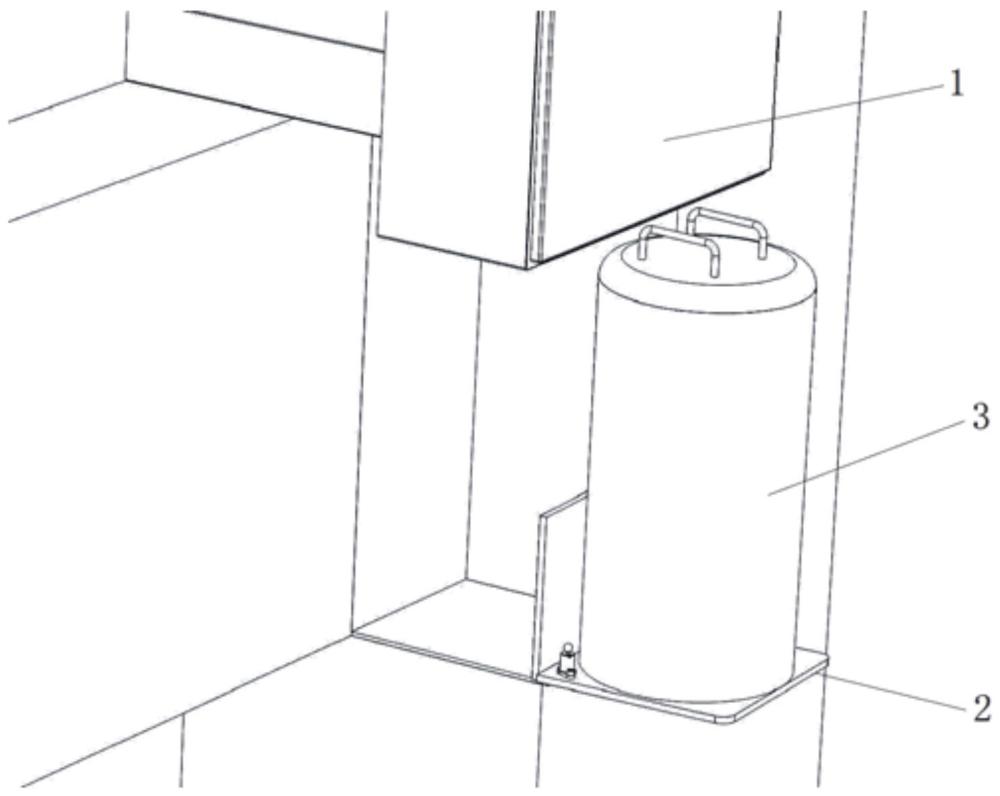

2、根據本實用新型的第一方面，提供了一種接裝機膠罐旋轉裝置，包括接裝機、膠罐以及支座；

3、所述接裝機的一側設有旋轉連接的支座，所述膠罐放置在所述支座上，并能夠隨著所述支座同步轉動；

4、所述支座靠近所述接裝機的一側設有卡座，所述卡座內設有伸縮連接的卡柱，所述接裝機的側壁上設有卡塊，所述卡塊位于所述支座的底部，且所述卡塊上設有供所述卡塊貫穿的限位孔，以對所述支座進行限位。

5、可選地，根據本實用新型所述的接裝機膠罐旋轉裝置，所述卡柱與所述卡座通過彈簧伸縮式連接，且所述彈簧位于初始狀態時，所述卡柱的底部卡進所述限位孔內。

6、可選地，根據本實用新型所述的接裝機膠罐旋轉裝置，所述卡座頂部的端面上設有卡槽，所述卡柱的側面設有卡桿，所述卡桿嵌設在所述卡槽內；當所述卡桿脫離所述卡槽時，所述卡柱能夠周向轉動，以使得所述卡桿位于所述卡座端面，且所述卡柱的底部脫離所述限位孔。

7、可選地，根據本實用新型所述的接裝機膠罐旋轉裝置，所述卡柱的頂部設有圓球體，所述圓球體的直徑大于所述卡柱的直徑。

8、可選地，根據本實用新型所述的接裝機膠罐旋轉裝置，所述卡座的底部設有連接塊，所述連接塊與所述支座通過至少兩根螺栓固定連接。

9、可選地，根據本實用新型所述的接裝機膠罐旋轉裝置，所述支座上還設有凸出的定位環，所述膠罐的底部設有與所述定位環相互配合的定位槽，以使得所述膠罐與所述支座之間相對固定。

10、本實用新型的目的在于提供一種接裝機膠罐旋轉裝置，使膠罐由原來的固定形式改變?yōu)榭梢瞥鲂问剑苊獠僮魅藛T灌注膠液時由于膠罐所處的空間限制，造成膠桶傾斜角度受限，無法將膠桶內膠液完全傾倒，且傾倒過程較為費時費力，導致操作步驟繁瑣、時間長。改造后膠罐通過沿膠罐外側鉸鏈軸向旋轉的方式將膠罐整體移出機體，避開膠罐上方接裝機濾棒接收裝置的電機及電控柜，使傾注膠液更為方便快捷，提高了操作人員的工作強度和工作效率。

11、通過以下參照附圖對本實用新型的示例性實施例的詳細描述，本實用新型的其它特征及其優點將會變得清楚。

技術特征：

1.一種接裝機膠罐旋轉裝置，其特征在于，包括接裝機、膠罐以及支座；

2.根據權利要求1所述的接裝機膠罐旋轉裝置，其特征在于，所述卡柱與所述卡座通過彈簧伸縮式連接，且所述彈簧位于初始狀態時，所述卡柱的底部卡進所述限位孔內。

3.根據權利要求2所述的接裝機膠罐旋轉裝置，其特征在于，所述卡座頂部的端面上設有卡槽，所述卡柱的側面設有卡桿，所述卡桿嵌設在所述卡槽內；當所述卡桿脫離所述卡槽時，所述卡柱能夠周向轉動，以使得所述卡桿位于所述卡座端面，且所述卡柱的底部脫離所述限位孔。

4.根據權利要求3所述的接裝機膠罐旋轉裝置，其特征在于，所述卡柱的頂部設有圓球，所述圓球的直徑大于所述卡柱的直徑。

5.根據權利要求3所述的接裝機膠罐旋轉裝置，其特征在于，所述卡座的底部設有連接塊，所述連接塊與所述支座通過至少兩根螺栓固定連接。

6.根據權利要求1所述的接裝機膠罐旋轉裝置，其特征在于，所述支座上還設有凸出的定位環，所述膠罐的底部設有與所述定位環相互配合的定位槽，以使得所述膠罐與所述支座之間相對固定。

技術總結
本技術公開了一種接裝機膠罐旋轉裝置，包括接裝機、膠罐以及支座；所述接裝機的一側設有旋轉連接的支座，所述膠罐放置在所述支座上，并能夠隨著所述支座同步轉動；所述支座靠近所述接裝機的一側設有卡座，所述卡座內設有伸縮連接的卡柱，所述接裝機的側壁上設有卡塊，所述卡塊位于所述支座的底部，且所述卡塊上設有供所述卡塊貫穿的限位孔，以對所述支座進行限位。本技術通過沿膠罐外側鉸鏈軸向旋轉的方式將膠罐整體移出機體，避開膠罐上方接裝機濾棒接收裝置的電機及電控柜，使傾注膠液更為方便快捷，提高了操作人員的工作強度和工作效率。

技術研發人員：張文慧,張鵬,閆楷師
受保護的技術使用者：紅云紅河煙草（集團）有限責任公司
技術研發日：20240620
技術公布日：2025/4/28
