本實用新型涉及一種遮陽傘，尤其是涉及一種多頭遮陽傘。

背景技術：

人們在沙灘、廣場、庭院等休閑場合進行戶外活動時，為了避免陽光直射，往往需要使用遮陽傘來遮擋陽光。雖然，現有技術中已經有各種不同結構的遮陽傘，遮陽傘的造型也有很多，但這些遮陽傘往往都只有一個傘體，傘體結構一般由傘桿、傘骨架和傘布組成，傘骨架連接于傘桿的頂部，傘桿主要對傘骨架起支撐作用，傘布連接于傘骨架上，將傘骨架撐開，傘布也隨著被撐開，從而使遮陽傘被打開。由此可見，由于現有的遮陽傘只有一個傘體，因而開傘后只有一個傘面的遮陽面積，遮陽面積相對較小，而且這種的遮陽傘在造型上也顯得較為普通。

技術實現要素：

本實用新型所要解決的技術問題是針對上述現有技術現狀，提供一種結構新穎、開傘和收傘方便的多頭遮陽傘。

本實用新型解決上述技術問題所采用的技術方案為：該多頭遮陽傘，包括有主傘體，所述主傘體包括有主傘桿、主上傘盤、主下傘盤、主長傘骨和主短傘骨，其特征在于：在所述主傘體的兩側分別設有第一副傘體和第二副傘體，所述第一副傘體的傘架活動連接在所述主傘體的傘架上，所述第二副傘體的傘架活動連接在所述主傘體的傘架上，所述第一副傘體和第二副傘體能隨主傘體同步打開和同步收攏，并且，在開傘狀態下，所述第一副傘體和第二副傘體向外側伸展而遠離所述的主傘體，在收傘狀態下，所述的第一副傘體和第二副傘體向內側收攏而靠近所述的主傘體。

優選地，所述的第一副傘體和第二副傘體均包括有副上傘盤、副下傘盤、副長傘骨和副短傘骨，所述副長傘骨的上端鉸接于所述的副上傘盤，所述副短傘骨的下端鉸接于所述的副下傘盤，所述副短傘骨的上端鉸接于所述的副長傘骨，所述副上傘盤與所述的主下傘盤之間通過第一連接桿相連接，所述第一連接桿的上端鉸接于所述的副上傘盤上，第一連接桿的下端鉸接于所述的主下傘盤上，所述副下傘盤與所述的主上傘盤之間通過第二連接桿相連，所述第二連接桿的下端鉸接于所述的副下傘盤上，所述第二連接桿的上端鉸接于所述的主上傘盤上，且所述第一連接桿中部與所述第二連接桿的中部相互鉸接。

進一步優選，所述的第二連接桿包括第一連桿、第二連桿、第一連接片和第二連接片，所述第一連桿的下端鉸接于所述的副下傘盤上，第一連接片和第二連接片的中間段分別鉸接在所述第一連接桿的兩相對側壁上，所述第一連接片和第二連接片的外側段固定在所述第一連桿的上端，所述第一連接片和第二連接片的內側段固定在所述第二連桿的下端，所述第二連桿的上端鉸接于所述的主上傘盤上。這樣，第一連接桿與第二連接桿之間的鉸接結構設置較為合理。

第一連接片和第二連接片可以有多種形狀，優選地，所述第一連接片和第二連接片中間段自外向內斜向下傾斜，且傾斜方向與所述第一連接桿的傾斜方向相一致，所述第一連接片和第二連接片的外側段向下傾斜，且傾斜方向與所述第一連桿的傾斜方向相一致，所述第一連接片和第二連接片的內側段向上傾斜，且傾斜方向與所述第二連桿的傾斜方向相一致。

作為上述任一方案的優選，所述的主上傘盤和副上傘盤處于同一水平位置上，所述的主下傘盤和副下傘盤處于同一水平位置上。

與現有技術相比，本實用新型的優點在于：該多頭遮陽傘在主傘體的兩側分別設有第一副傘體和第二副傘體，開傘時，第一副傘體和第二副傘體能隨主傘體同步打開，收傘時，第一副傘體和第二副傘體能隨主傘體同步收攏，遮陽傘的結構較為新穎，造型較為別致，且開傘和收傘均非常方便，開傘后的遮陽面積較大。

附圖說明

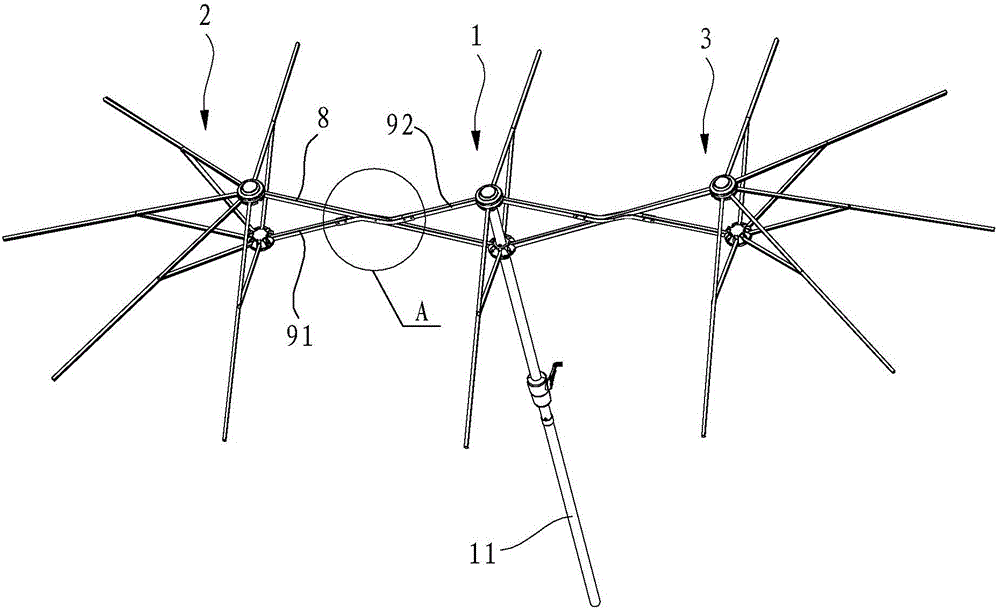

圖1為本實用新型實施例的結構示意圖；

圖2為本實用新型實施例的另一角度的結構示意圖；

圖3為圖2中A部分的放大示意圖。

具體實施方式

以下結合附圖實施例對本實用新型作進一步詳細描述。

如圖1至圖3所示，本實施例中的多頭遮陽傘包括主傘體1、第一副傘體2、第二副傘體3，第一副傘體2和第二副傘體3分別設于主傘體1的兩側，第一副傘體2的傘架活動連接在主傘體1的傘架上，第二副傘體3的傘架活動連接在主傘體1的傘架上。第一副傘體2和第二副傘體3能隨主傘體1同步打開和同步收攏，并且，在開傘狀態下，第一副傘體2和第二副傘體3向外側伸展而遠離主傘體1，在收傘狀態下，第一副傘體2和第二副傘體3向內側收攏而靠近主傘體1。

主傘體1包括主傘桿11、主上傘盤12、主下傘盤13、主長傘骨14和主短傘骨15，上述幾個組件的安裝結構與常規傘架結構相同，在此不展開描述。

第一副傘體2和第二副傘體3的結構相同，第一副傘體2和第二副傘體3與主傘體1之間的連接結構也相同，以下以第一副傘體2的結構為例進行說明。

第一副傘體2包括副上傘盤4、副下傘盤5、副長傘骨6和副短傘骨7，副長傘骨6的上端鉸接于副上傘盤4，副短傘骨7的下端鉸接于副下傘盤5，副短傘骨7的上端鉸接于副長傘骨6的中部。

副上傘盤4與主下傘盤13之間通過第一連接桿8相連接，第一連接桿8的上端鉸接于副上傘盤4上，第一連接桿8的下端鉸接于主下傘盤13上，副下傘盤5與主上傘盤12之間通過第二連接桿9相連，第二連接桿9的下端鉸接于副下傘盤5上，第二連接桿9的上端鉸接于主上傘盤12上。

本實施例中，第一連接桿8中部與第二連接桿9的中部相互鉸接。具體地，第二連接桿9包括第一連桿91、第二連桿92、第一連接片93和第二連接片94。第一連桿91的下端鉸接于副下傘盤5上，第一連接片93和第二連接片94的中間段分別鉸接在第一連接桿8的兩相對側壁上，即第一連接桿8從第一連接片93與第二連接片94之間穿過。第一連接片93和第二連接片94的外側段固定在第一連桿91的上端，第一連接片93和第二連接片94的內側段固定在第二連桿92的下端，第二連桿92的上端鉸接于主上傘盤12上。

另外，本實施例中的第一連接片93和第二連接片94中間段自外向內斜向下傾斜，且傾斜方向與第一連接桿8的傾斜方向相一致，第一連接片93和第二連接片94的外側段向下傾斜，且傾斜方向與第一連桿91的傾斜方向相一致，第一連接片93和第二連接片94的內側段向上傾斜，且傾斜方向與第二連桿92的傾斜方向相一致。

開傘時，通過操作主傘體1的開傘機構帶動主傘體1打開，主傘體1通過第一連接桿8和第二連接桿9帶動第一副傘體2和第二副傘體3同步打開，收傘時，通過操作主傘體1上的收傘機構帶動主傘體1收攏，主傘體1通過第一連接桿8和第二連接桿9帶動第一副傘體2和第二副傘體3同步收攏。

另外，本實施例中，主上傘盤12和副上傘盤4處于同一水平位置上，主下傘盤13和副下傘盤5處于同一水平位置上，在開傘和收傘過程中，第一副傘體2和第二副傘體3相對于主傘體1始終保持水平移動。

以上所述僅為本實用新型的優選實施方式，應當指出，對于本領域普通技術人員而言，在不脫離本實用新型的原理前提下，可以對本實用新型進行多種改型或改進，這些均被視為本實用新型的保護范圍之內。
