本實用新型屬于箱包技術領域，尤其涉及一種減震行李箱。

背景技術：

在日常生活中，行李箱包已被人們廣泛使用，特別是外出遠行時，更需要利用行李箱包來容納物品，傳統的箱包是由箱體、箱蓋、滾輪及拉桿組成，箱包可拉可提，使用簡單方便，即使有很重的行李物品，箱包也可拖拉行走，非常省力，正常情況下都能滿足人們的需求，但在復雜的環境中使用不方便，功能不夠完善的問題。

技術實現要素：

為了解決上述技術問題，本實用新型提供一種減震行李箱，以解決現有的旅行箱存在復雜環境使用不方便，沒有照明功能的問題。一種減震行李箱，包括伸縮桿，密碼鎖，提手，拉桿，照明燈結構，拉環，水杯架，行李箱本體，減震輪結構，上箱體，連接扣，暗層置物袋，密封圈，固定帶和下箱體，所述的密碼鎖安裝在行李箱本體上部的中間位置；所述的提手安裝在行李箱本體的上部；所述的拉桿安裝在伸縮桿的上部；所述的照明燈結構安裝在拉桿的下面；所述的拉環設置在行李箱本體的前面的上部；所述的減震輪結構安裝在行李箱本體的下部；所述的連接扣連接暗層置物袋設置在上箱體的內部；所述的固定帶設置在下箱體的內部；所述的減震輪結構包括萬向輪，減震彈簧，支架和剎車片，所述的萬向輪由支架設置在行李箱本體的下部；所述的減震彈簧設置在支架上；所述的剎車片設置在支架的背部；

所述的萬向輪具體采用360°旋轉雙排靜音萬向輪，有利于減震靜音，耐磨，使用輕便。

所述的減震彈簧具體采用橡膠彈簧，有利于減震效果好，使用壽命長。

所述的照明燈結構包括放置槽，電池，開關，底座，燈管，燈罩和照明燈，所述的放置槽設置在拉桿下面的內部的右側；所述的底座設置在放置槽的右邊；所述的開關電性連接電池安置在放置槽的右下角；所述的燈管上部連接照明燈；所述的燈罩設置在照明燈的外部。

所述的照明燈具體采用3W-5W的LED燈，有利于光線黑暗時，便于照明，使用方便。

所述的燈管具體采用金屬軟管，有利于任意調節角度，方便照明。

所述的放置槽具體采用深度為1厘米-2厘米的矩形臥槽，有利于在不使用照明燈時放置照明燈結構，使用方便。

所述的密封圈具體采用耐低溫回形硅膠密封圈，有利于密封效果好，回彈變形佳，便于防震，防水。

與現有技術相比，本實用新型具有如下有益效果：本實用新型的減震輪結構的設置，減震靜音，耐磨，使用輕便；所述的照明燈結構的設置，光線黑暗時，便于照明，使用方便，使其功能更加完善；密封圈便于防震，防水，增強減震效果。

附圖說明

圖1是本實用新型的結構示意圖。

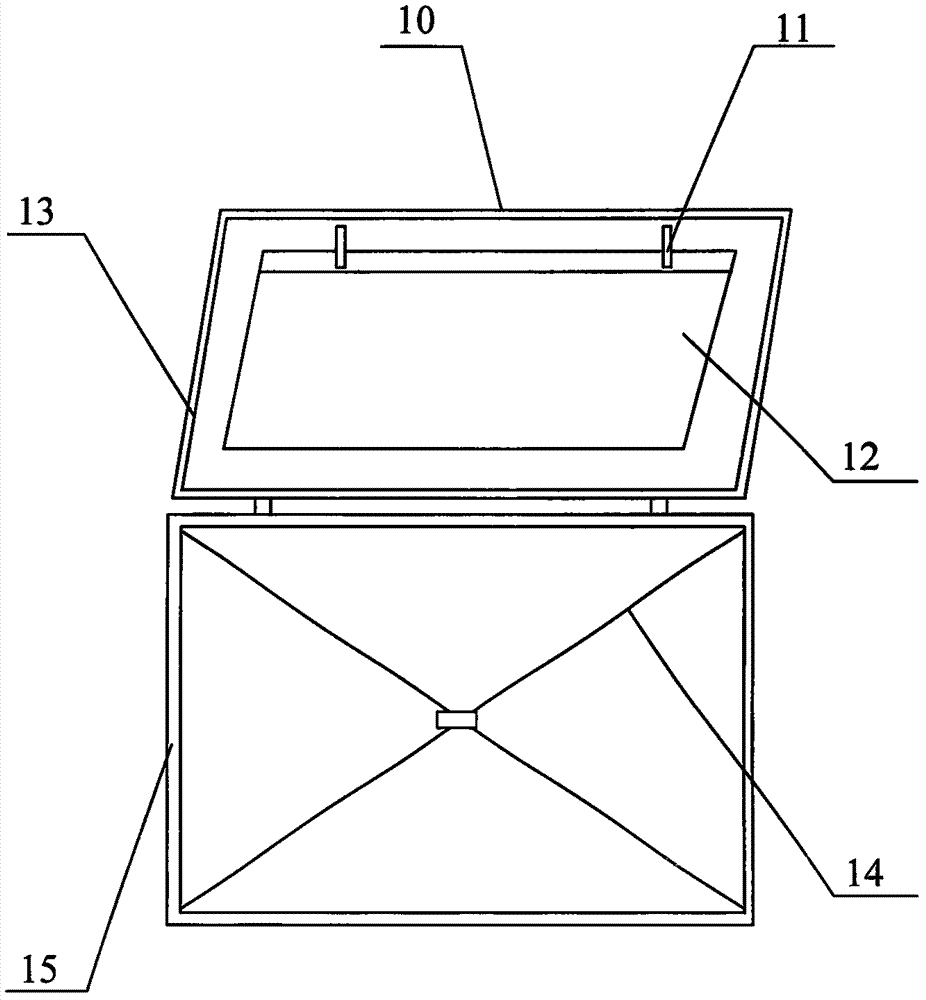

圖2是本實用新型的內部結構示意圖。

圖3是本實用新型的照明燈結構的結構示意圖。

圖4是本實用新型的減震輪結構的結構示意圖。

圖中：

1-伸縮桿；2-密碼鎖；3-提手；4-拉桿；5-照明燈結構；51-放置槽；52-電池；53-開關；54-底座；55-燈管；56-燈罩；57-照明燈；6-拉環；7-水杯架；8-行李箱本體；9-減震輪結構；91-萬向輪；92-減震彈簧；93-支架；94-剎車片；10-上箱體；11-連接扣；12-暗層置物袋；13-密封圈；14-固定帶；15-下箱體。

具體實施方式

以下結合附圖對本實用新型做進一步描述：

實施例：

如圖1至圖4所示：

本實用新型提供一種減震行李箱，伸縮桿1，密碼鎖2，提手3，拉桿4，照明燈結構5，拉環6，水杯架7，行李箱本體8，減震輪結構9，上箱體10，連接扣11，暗層置物袋12，密封圈13，固定帶14和下箱體15，所述的密碼鎖2安裝在行李箱本體8上部的中間位置；所述的提手3安裝在行李箱本體8的上部；所述的拉桿4安裝在伸縮桿1的上部；所述的照明燈結構5安裝在拉桿4的下面；所述的拉環6設置在行李箱本體8的前面的上部；所述的減震輪結構9安裝在行李箱本體8的下部；所述的連接扣11連接暗層置物袋12設置在上箱體10的內部；所述的固定帶14設置在下箱體15的內部；所述的減震輪結構9包括萬向輪91，減震彈簧92，支架93和剎車片94，所述的萬向輪91由支架93設置在行李箱本體8的下部；所述的減震彈簧92設置在支架93上；所述的剎車片94設置在支架93的背部。

所述的萬向輪91具體采用360°旋轉雙排靜音萬向輪，有利于減震靜音，耐磨，使用輕便。

所述的減震彈簧92具體采用橡膠彈簧，有利于減震效果好，使用壽命長。

所述的照明燈結構5包括放置槽51，電池52，開關53，底座54，燈管55，燈罩56和照明燈57，所述的放置槽51設置在拉桿4下面的內部的右側；所述的底座52設置在放置槽51的右邊；所述的開關53電性連接電池54安置在放置槽51的右下角；所述的燈管55上部連接照明燈57；所述的燈罩56設置在照明燈57的外部。

所述的照明燈57具體采用3W-5W的LED燈，有利于光線黑暗時，便于照明，使用方便。

所述的燈管55具體采用金屬軟管，有利于任意調節角度，方便照明。

所述的放置槽51具體采用深度為1厘米-2厘米的矩形臥槽，有利于在不使用照明燈時放置照明燈結構5，使用方便。

所述的密封圈13具體采用耐低溫回形硅膠密封圈，有利于密封效果好，回彈變形佳，便于防震，防水。

工作原理

本實用新型：將行李分類放到上箱體10和下箱體15內，上箱體10內設置有暗層置物袋12，可分類放置，用固定帶14固定；推拉行李箱在光線黑暗地方時，從放置槽51中取出燈管55，調節好方向，打開開關53，即可使用。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
