本實用新型涉及一種健身器材防護設備，更具體的說，它涉及一種健身器材遮陽傘。

背景技術：

隨著人們的生活節奏越來越快、生活水平越來越高，人們對身體健康也越來與重視，因此越來越多的人也逐漸認識到科學健身的重要意義。為滿足人們的對健身的需求，戶外健身器材越來越普遍，很多公園、小區都配置了戶外健身器材。

為方便人們在雨、刮風、暴曬等天氣下仍可以使用戶外健身器材，授權公告號為CN204876661U的中國專利公開了一種集成遮陽擋雨設施的組合式健身裝置，該組合式健身裝置包括遮陽擋雨設施以及至少一種健身器材，遮陽擋雨設施設置有至少一個固定支撐柱以及與固定支撐柱的一端連接的頂棚，至少一種健身器材可拆卸固定在固定座上。這樣將健身器材和遮陽擋雨設施集合在一起，雖然，對健身器材形成保護的同時節省了場地空間，但是遮陽擋雨設施遮擋在健身器材上方容易在夜間遮擋健身器材附近的來自于路燈等公共照明系統的光線，影響人們使用健身器材，而單獨在遮陽擋雨設施上安裝照明設備又會大大增加生產和使用成本。

技術實現要素：

本實用新型的目的在于提供一種健身器材遮陽傘，其可以根據光線調整遮光范圍，方便人們在不同光線條件下使用健身器材。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種健身器材遮陽傘，包括傘柄、若干固定在傘柄頂端的龍骨以及固定在龍骨上的傘面，所述傘柄包括固定在所述龍骨下面的外套管和在外套管內轉動的內轉桿，所述外套管的外壁周向開設有若干長條形活動孔，所述活動孔設置在兩個相鄰龍骨之間，所述內轉桿穿過所述活動孔固定有隨內轉桿轉動的活動桿，所述傘面包括由透明材料制成并且固定在龍骨上的上傘面以及由若干用于遮光的扇形面組成的下傘面，所述扇形邊的一個直線邊固定在所述龍骨上，另一個直線邊固定于用于控制所述扇形面張合的活動桿上。

通過采用上述技術方案，上傘面起到這雨同時透光的作用，下傘面起到遮陽的作用，在不同光線條件下根據不同需求，調節活動桿使其以內轉桿和外套管為軸在兩根相鄰的龍骨之間擺動，從而控制活動桿靠近或遠離固定扇形面的龍骨以控制扇形面的張合，在扇形面閉合時下傘面被收起，只有透明材料制成的上傘面遮擋在健身器材上方，在起到防雨作用的同時又減少對光線的遮擋，便于公共照明系統的光線照射到安裝在傘面下方的健身器材周圍從而便于人們使用；當扇形面打開時，下傘面在上傘面下方起到遮陽的作用，從而可以根據光線調整遮光范圍，方便人們在不同光線條件下使用健身器材。

本實用新型進一步設置為：所述外套管的側壁開設有一長條形孔，所述內轉桿固定有用于轉動內轉桿的撥動塊，所述撥動塊穿過所述長條形孔伸到所述外套管外。

通過采用上述技術方案，活動撥動塊使其在長條形孔內活動，即可控制內轉桿的轉動，控制活動桿帶動扇形面的張合，便于操作。

本實用新型進一步設置為：所述長條形孔上方、靠近其兩端位置處安裝有兩個彈簧跳豆，所述撥動塊為L型塊，所述L型塊伸出外套管的部分與外套管平行并貼合，所述L型塊開設有與所述彈簧跳豆相互配合的限位孔。

通過采用上述技術方案，撥動塊活動至長方形孔兩端處時，彈簧跳豆卡在限位孔內，起到對L型塊的限位作用，從而使內轉桿不容易發生轉動而帶動下傘面活動影響遮光效果。

本實用新型進一步設置為：所述長條形孔上方、靠近其兩端位置處設有兩個卡塊，所述撥動塊的連接有轉動后與所述卡塊卡接的卡環。

通過采用上述技術方案，撥動塊活動至長方形孔兩端處時，卡環與卡塊卡接，起到對撥動塊的限位作用，從而使內轉桿不容易發生轉動而帶動下傘面活動影響遮光效果。

本實用新型進一步設置為：所述撥動塊的外壁上固定有兩個用于穿設所述卡環的轉動端的凸臺，所述卡環在兩凸臺之間轉動，兩個凸臺相對的側面設置為楔形面，所述楔形面與所述撥動塊外壁之間的夾角為銳角。

通過采用上述技術方案，卡環在兩凸臺之間受到在楔形面擠壓而沿楔形面滑動，朝向靠近外套管外壁的方向轉動，最后卡在楔形面與撥動塊外壁的連接處，從而使卡環能夠保持與撥動塊外壁貼合，即使卡環與卡塊卡合，使卡環不容易發生轉動而與卡塊脫開。

本實用新型進一步設置為：所述楔形面的中部開設有用于卡設所述卡環的凹陷。

通過采用上述技術方案，當卡環與凹陷嵌合時，卡環與外套管相互垂直，便于握持卡環來活動L型塊。

本實用新型進一步設置為：所述外套管的下部設置為實心段，所述內轉桿的端與所述實心段的上面抵觸。

通過采用上述技術方案，實心段增加外套管整體強度，并對內轉桿提供更加穩固的支撐。

本實用新型進一步設置為：所述實心段的頂端開設有圓柱形槽，所述內轉桿的底端設有插接在所述圓柱形槽內圓柱臺。

通過采用上述技術方案，圓柱臺嵌合在圓柱形槽內并在其內部轉動，在水平方向對內轉桿進行限制，保證內轉桿能夠與外套管保持同軸而不易發生偏移。

綜上所述，本實用新型具有以下有益效果：對健身器材起到遮陽擋雨的作用，對健身器材形成保護；能夠調整遮光范圍而方便人們在不同光線條件下使用健身器材，節省使用成本；結構簡單便于操作。

附圖說明

圖1為實施例一與健身器材連接時的結構示意圖；

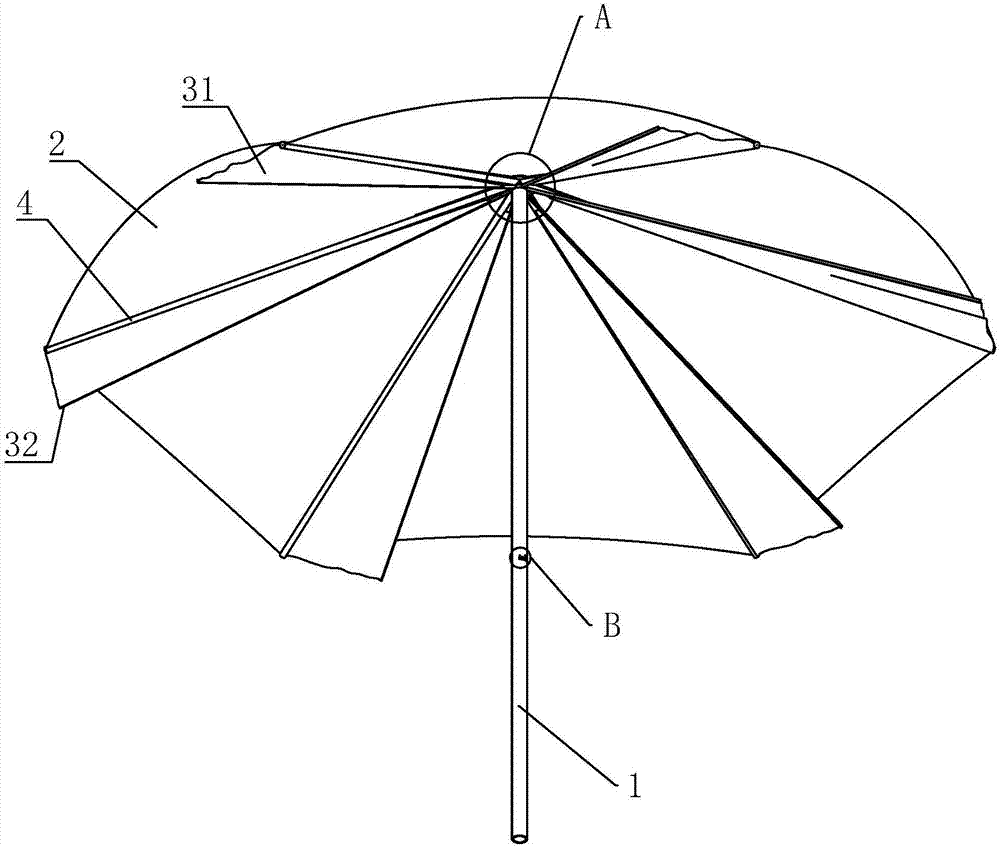

圖2為實施例一的結構示意圖；

圖3為圖2中的A部放大圖；

圖4為實施例一的局部爆炸結構示意圖；

圖5為圖2中的B部放大圖；

圖6為實施例一中傘柄的剖視圖；

圖7為圖1中的C部放大圖；

圖8為實施例二中L型塊處的結構示意圖。

附圖標記：1、傘柄；11、外套管；111、活動孔；112、實心段；113、圓柱形槽；114、長條形孔；115、彈簧跳豆；116、卡塊；12、內轉桿；121、圓柱臺；122、L型塊；123、限位孔；124、凸臺；125、卡環；126、凹陷；2、上傘面；3、下傘面；31、扇形面；32、活動桿；4、龍骨；5、健身器材；6、連接桿。

具體實施方式

參照附圖對本實用新型做進一步說明。

實施例一：健身器材遮陽傘，如圖1所示，包括豎直固定在地面上的傘柄1、設置在傘柄1頂部并且有透明材料制成的上傘面2、設置在上傘面2下并且由不透明材料制成的下傘面3以及若干用于固定上傘面2和下傘面3的龍骨4。上傘面2可以是透明塑料布、雨傘布等具有防雨功能的透明材料制成的；下傘面3可以是帆布、遮光布等具有遮光功能的材料制成的。傘柄1兩側通過連接桿6固定有健身器材5，連接桿6的兩端分別焊接在傘柄1和健身器材5上。

參照圖2，上傘面2固定在龍骨4上，下傘面3由為若干與龍骨4數量相同的扇形面31組成，扇形面31的一個直線邊固定在龍骨4上，另一個直線邊固定有一根活動桿32，該活動桿32能夠以傘柄1為軸在相鄰的兩根龍骨4之間活動，從而控制扇形面31的張開和閉合。

參照圖3和圖4，傘柄1包括外套管11和在外套管11內轉動的內轉桿12，外套管11的頂端與龍骨4焊接，其與龍骨4連接處的下方周向均勻開設有若干長條形活動孔111，相鄰的兩個龍骨4之間設置有一個活動孔111來供活動桿32在兩根龍骨4之間活動，活動桿32的一端穿過活動孔111焊接在內轉桿12的頂端，使活動桿32能夠隨內轉桿12的轉動而在龍骨4之間活動。

參照圖5和圖6，為提供更加穩固的支撐，外套管11的下部為成實心設置實心段112，實心段112的頂端開設有圓柱形槽113，內轉桿12的底端一體成型有插接在圓柱形槽113內圓柱臺121。為方便轉動內轉桿12，外套管11外壁上位于實心段112上方處開設有一長條形孔114，長條形孔114上方、靠近其兩端位置處安裝有兩個彈簧跳豆115，內轉桿12固定有一穿出長條形孔114的L型塊122，L型塊122伸出外套管11的部分與外套管11平行，其上部與外套管11的外壁貼合并且開設有一與彈簧跳豆115配合的限位孔123。

使用該健身器材5遮陽傘時，在夜間或光線不足的情況下，活動L型塊122使其在沿長條形孔114貼合外套管11滑動，從而使內轉桿12在外套管11內轉動，內轉桿12帶動活動桿32在活動孔111內活動，同時活動桿32在兩個龍骨4之間活動，當活動桿32與固定扇形面31直線邊的龍骨4重合時，扇形面31被完全收起，同時彈簧跳豆115卡在限位孔123內，起到對L型塊122的限位作用，從而使內轉桿12不容易發生轉動。只有透明材料制成的上傘面2遮擋在健身器材5上方，在起到防雨作用的同時又減少對光線的遮擋，便于公共照明系統的光線照射到健身器材5周圍從而便于人們使用。回看圖1并結合圖7，在光線強烈的白天，需要該健身器材5遮陽傘起到遮陽功能。向反方向活動L型塊122，使活動桿32開始遠離固定扇形面31直線邊的龍骨4，下傘面3的扇形面31逐漸被展開，直至活動桿32與另一龍骨4重合時扇形面31完全張開，從而使由不透明材料制成的下傘面3起到遮光作用。同時另一彈簧跳豆115卡在限位孔123內，使內轉桿12不容易發生轉動，從而使活動桿32不容易發生活動而帶動下傘面3活動影響遮光效果。

實施例二：健身器材遮陽傘，如圖8所示，實施例二與實施例一的區別在于，用卡塊116代替彈簧跳豆115，L型塊122伸出外套管11的部分與外套管11垂直。L型塊122的轉角處固定有兩個水平排列的凸臺124，兩凸臺124之間轉動連接有一長條形卡環125，兩個凸臺124相對的面設置為楔形面，使兩凸臺124與靠近L型塊122的側壁其二者相對的兩面的間距越大，在楔形面的作用下卡環125與L型塊122側面保持貼合而不容易發生轉動，卡環125的頂端延伸至長條形孔114上方與卡塊116卡合，從而起到限制L型塊122活動的作用。為便于活動L型塊122，兩個凸臺124相對的面的中部開設有用于卡設卡環125的凹陷126，當卡環125與凹陷126嵌合時，卡環125與外套管11相互垂直，便于握持卡環125來活動L型塊122。停止活動L型塊122后，轉動卡環125，使其從凹陷126內脫出，然后在楔形面的作用下與L型塊122側面保持貼合。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
