本發明涉及藥物蒸汽治療領域，特別是一種便攜式的藥物蒸汽治療裝置。

背景技術：

現在患病的人是比較多的，有得需要進行手術治療，有的需要長時間的口服藥品治療，也有的是需要利用藥物蒸汽對人體進行體外的治療，但是通常的藥物蒸汽治療裝置是比較大的，而且是不方便攜帶的，智能去指定的地方或者是醫院進行治療，這樣患者來回的折騰對患者也是不好的，因此為了減輕患者的勞動強度，也為了更好的進行治療，設計一種便攜式的蒸汽治療裝置是很有必要的。

技術實現要素：

本發明的目的是為了解決上述問題，設計了一種便攜式的藥物蒸汽治療裝置。

實現上述目的本發明的技術方案為，一種便攜式的藥物蒸汽治療裝置，包括一號矩形框架,所述一號矩形框架上方設有二號矩形框架，所述一號矩形框架與二號矩形框架通過兩組支撐桿連接，所述一號矩形框架下表面設有移動機構，所述二號矩形框架內嵌裝有矩形承載桶，所述矩形承載桶內設有轉動蒸汽發生機構，所述二號矩形框架側表面上設有關節蒸汽治療機構，所述每個支撐桿上均設有攜帶機構，所述矩形承載桶外設有自動消毒機構，所述關節蒸汽治療機構由設置在二號矩形框架側表面上的多個條形安裝板、設置在每個條形安裝板上且穿過條形安裝板與二號矩形框架固定連接的兩組緊定螺釘、固定連接在每個條形安裝板上的兩組伸縮傳送管、開在每個條形安裝板上且位于兩組伸縮傳送管上方的兩組一號圓形凹槽、嵌裝在每個一號圓形凹槽內的水平的一號伸縮支撐桿S、設置在每個一號伸縮支撐桿S上的一組移動環、固定連接在每個移動環側表面上的彈簧夾手、套裝在每個伸縮傳送管一端面上的圓形筒、固定連接在每個圓形筒側表面的一組半圓形殼體、設置在每個半圓形殼體兩端面上的密封帶、設置在每個圓形筒前表面的蒸汽開口、嵌裝在每個蒸汽開口內的蒸汽噴頭、設置在每個半圓形殼體側表面上的固定帶共同構成的，所述一號矩形框架一側表面固定連接有控制器，所述一號矩形框架另一側表面固定連接有蓄電池，所述蓄電池與控制器電性連接，所述控制器與轉動蒸汽發生機構、關節蒸汽治療機構和自動消毒機構電性連接。

所述轉動式蒸汽發生機構由設置在矩形承載桶內下表面的二號圓形凹槽、設置在二號圓形凹槽內且旋轉端向上的一號微型旋轉電機、套裝在一號微型旋轉電機上的轉動圓盤、開在轉動圓盤上表面邊緣處的三號圓形凹槽、嵌裝在三號圓形凹槽內的豎直加熱棒、纏在豎直加熱棒上的加熱電阻絲、鉸鏈連接在矩形承載桶上表面的矩形擋蓋、開在矩形承載桶側表面的多個一號圓形通孔、嵌裝在每個一號圓形通孔內的蒸汽傳送管道共同構成的。

所述自動消毒機構由設置在矩形承載桶側表面上的兩組條形消毒盒、開在每個條形消毒盒上表面的多個二號圓形通孔、設置在每個條形消毒盒內側表面上的多個圓形基座、設置在每個圓形基座上的紫外線消毒燈共同構成的。

所述攜帶機構由設置在每個支撐桿上的矩形固定塊、開在每個矩形固定塊側表面上的三號圓形通孔、設置在每個三號圓形通孔內的松緊帶、設置在每個松緊帶上的固定支撐板、設置在每個固定支撐板下表面的防滑墊共同構成的。

所述移動機構由設置在一號矩形框架下表面的兩組圓柱、套裝在每個圓柱上的轉動環、套裝在每個轉動環上的轉動軸承，套裝在每個轉動軸承上轉動萬向輪、設置在每個圓柱一側的一號矩形框架下表面的伸縮支桿、設置在每個伸縮支桿下表面的墊片A共同構成的。

所述多個條形安裝板的數量為4個。

所述矩形擋蓋邊緣處設有密封圈。

所述多個二號圓形通孔的數量為4-6個，所述多個二號圓形通孔、位于同一水平線上。

所述控制器內設有PLC控制系統。

所述控制器上設有市電接口和電容觸摸屏。

利用本發明的技術方案制作的便攜式的藥物蒸汽治療裝置，一種結構比較簡單，操作起來比較的方便，能夠實現方便攜帶的治療，使患者不用醫院等一些地方就能進行一樣的藥物蒸汽治療的裝置。

附圖說明

圖1是本發明所述一種便攜式的藥物蒸汽治療裝置的結構示意圖；

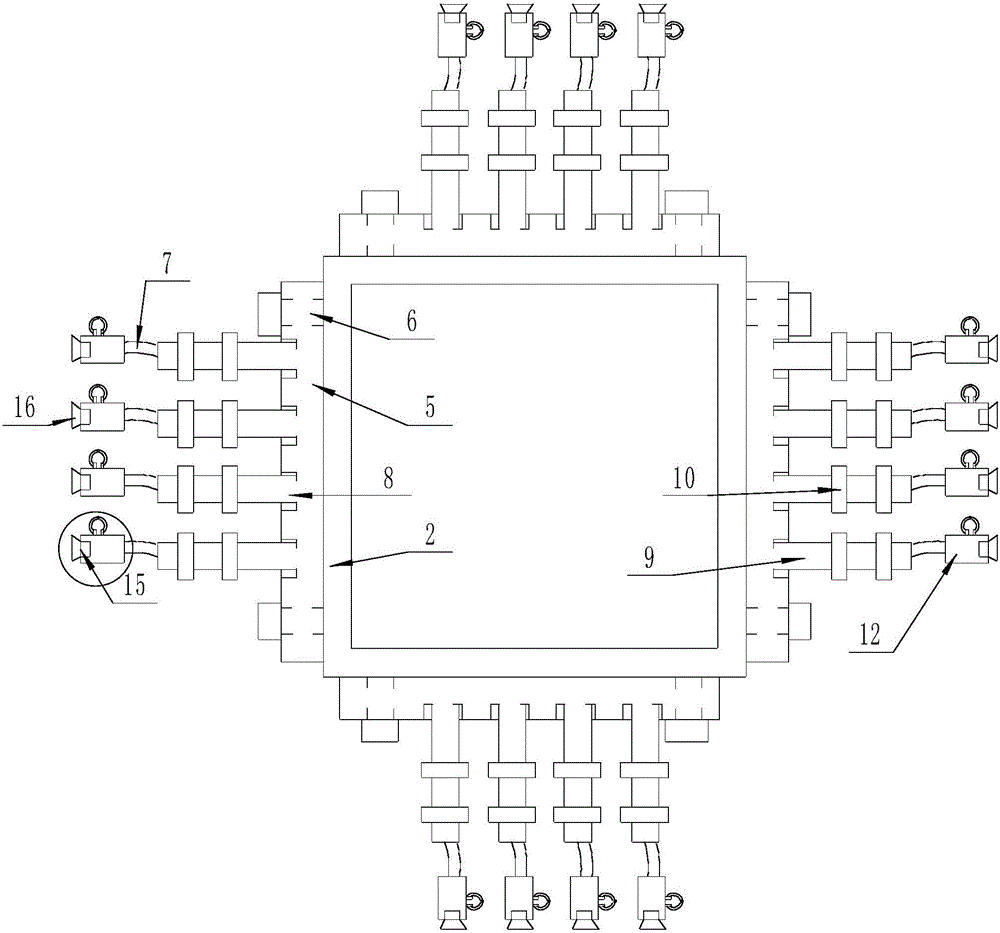

圖2是本發明所述一種便攜式的藥物蒸汽治療裝置的俯視圖；

圖3是本發明所述二號矩形框架的側視圖；

圖4是本發明所述一種便攜式的藥物蒸汽治療裝置的局部放大圖；

圖5是本發明所述自動消毒機構的結構示意圖；

圖6是本發明所述攜帶機構的結構示意圖；

圖中，1、一號矩形框架；2、二號矩形框架；3、支撐桿；4、矩形承載桶；5、條形安裝板；6、緊定螺釘；7、伸縮傳送管；8、一號圓形凹槽；9、一號伸縮支撐桿S；10、移動環；11、彈簧夾手；12、圓形筒；13、半圓形殼體；14、密封帶；15、蒸汽開口；16、蒸汽噴頭；17、固定帶；18、控制器；19、蓄電池；20、二號圓形凹槽；21、一號微型旋轉電機；22、轉動圓盤；23、三號圓形凹槽；24、豎直加熱棒；25、矩形擋蓋；26、一號圓形通孔；27、蒸汽傳送管道；28、條形消毒盒；29、二號圓形通孔；30、圓形基座；31、紫外線消毒燈；32、矩形固定塊；33、三號圓形通孔；34、松緊帶；35、固定支撐板；36、防滑墊；37、圓柱；38、轉動環；39、轉動軸承；40、轉動萬向輪；41、伸縮支桿；42、墊片A；43、密封圈；44、PLC控制系統；45、市電接口；46、電容觸摸屏；47、加熱電阻絲。

具體實施方式

下面結合附圖對本發明進行具體描述，如圖1-6所示，一種便攜式的藥物蒸汽治療裝置，包括一號矩形框架(1),所述一號矩形框架(1)上方設有二號矩形框架(2)，所述一號矩形框架(1)與二號矩形框架(2)通過兩組支撐桿(3)連接，所述一號矩形框架(1)下表面設有移動機構，所述二號矩形框架(2)內嵌裝有矩形承載桶(4)，所述矩形承載桶(4)內設有轉動蒸汽發生機構，所述二號矩形框架(2)側表面上設有關節蒸汽治療機構，所述每個支撐桿(3)上均設有攜帶機構，所述矩形承載桶(4)外設有自動消毒機構，所述關節蒸汽治療機構由設置在二號矩形框架(2)側表面上的多個條形安裝板(5)、設置在每個條形安裝板(5)上且穿過條形安裝板(5)與二號矩形框架(2)固定連接的兩組緊定螺釘(6)、固定連接在每個條形安裝板(5)上的兩組伸縮傳送管(7)、開在每個條形安裝板(5)上且位于兩組伸縮傳送管(7)上方的兩組一號圓形凹槽(8)、嵌裝在每個一號圓形凹槽(8)內的水平的一號伸縮支撐桿S(9)、設置在每個一號伸縮支撐桿S(9)上的一組移動環(10)、固定連接在每個移動環(10)側表面上的彈簧夾手(11)、套裝在每個伸縮傳送管(7)一端面上的圓形筒(12)、固定連接在每個圓形筒(12)側表面的一組半圓形殼體(13)、設置在每個半圓形殼體(13)兩端面上的密封帶(14)、設置在每個圓形筒(12)前表面的蒸汽開口(15)、嵌裝在每個蒸汽開口(15)內的蒸汽噴頭(16)、設置在每個半圓形殼體(13)側表面上的固定帶(17)共同構成的，所述一號矩形框架(1)一側表面固定連接有控制器(18)，所述一號矩形框架(1)另一側表面固定連接有蓄電池(19)，所述蓄電池(19)與控制器(18)電性連接，所述控制器(18)與轉動蒸汽發生機構、關節蒸汽治療機構和自動消毒機構電性連接；所述轉動式蒸汽發生機構由設置在矩形承載桶(4)內下表面的二號圓形凹槽(20)、設置在二號圓形凹槽(20)內且旋轉端向上的一號微型旋轉電機(21)、套裝在一號微型旋轉電機(21)上的轉動圓盤(22)、開在轉動圓盤(22)上表面邊緣處的三號圓形凹槽(23)、嵌裝在三號圓形凹槽(23)內的豎直加熱棒(24)、纏在豎直加熱棒(24)上的加熱電阻絲(47)、鉸鏈連接在矩形承載桶(4)上表面的矩形擋蓋(25)、開在矩形承載桶(4)側表面的多個一號圓形通孔(26)、嵌裝在每個一號圓形通孔(26)內的蒸汽傳送管道(27)共同構成的；所述自動消毒機構由設置在矩形承載桶(4)側表面上的兩組條形消毒盒(28)、開在每個條形消毒盒(28)上表面的多個二號圓形通孔(29)、設置在每個條形消毒盒(28)內側表面上的多個圓形基座(30)、設置在每個圓形基座(30)上的紫外線消毒燈(31)共同構成的；所述攜帶機構由設置在每個支撐桿(3)上的矩形固定塊(32)、開在每個矩形固定塊(32)側表面上的三號圓形通孔(33)、設置在每個三號圓形通孔(33)內的松緊帶(34)、設置在每個松緊帶(34)上的固定支撐板(35)、設置在每個固定支撐板(35)下表面的防滑墊(36)共同構成的；所述移動機構由設置在一號矩形框架(1)下表面的兩組圓柱(37)、套裝在每個圓柱(37)上的轉動環(38)、套裝在每個轉動環(38)上的轉動軸承(39)，套裝在每個轉動軸承(39)上轉動萬向輪(40)、設置在每個圓柱(37)一側的一號矩形框架(1)下表面的伸縮支桿(41)、設置子啊每個伸縮支桿(41)下表面的墊片A(42)共同構成的；所述多個條形安裝板(5)的數量為4個；所述矩形擋蓋(25)邊緣處設有密封圈(43)；所述多個二號圓形通孔(29)的數量為4-6個，所述多個二號圓形通孔(29)、位于同一水平線上；所述控制器(18)內設有PLC控制系統(44)；所述控制器(18)上設有市電接口(45)和電容觸摸屏(46)。

本實施方案的特點為，一號矩形框架上方設有二號矩形框架，一號矩形框架與二號矩形框架通過兩組支撐桿連接，一號矩形框架下表面設有移動機構，二號矩形框架內嵌裝有矩形承載桶，矩形承載桶內設有轉動蒸汽發生機構，二號矩形框架側表面上設有關節蒸汽治療機構，每個支撐桿上均設有攜帶機構，矩形承載桶外設有自動消毒機構，關節蒸汽治療機構由設置在二號矩形框架側表面上的多個條形安裝板、設置在每個條形安裝板上且穿過條形安裝板與二號矩形框架固定連接的兩組緊定螺釘、固定連接在每個條形安裝板上的兩組伸縮傳送管、開在每個條形安裝板上且位于兩組伸縮傳送管上方的兩組一號圓形凹槽、嵌裝在每個一號圓形凹槽內的水平的一號伸縮支撐桿S、設置在每個一號伸縮支撐桿S上的一組移動環、固定連接在每個移動環側表面上的彈簧夾手、套裝在每個伸縮傳送管一端面上的圓形筒、固定連接在每個圓形筒側表面的一組半圓形殼體、設置在每個半圓形殼體兩端面上的密封帶、設置在每個圓形筒前表面的蒸汽開口、嵌裝在每個蒸汽開口內的蒸汽噴頭、設置在每個半圓形殼體側表面上的固定帶共同構成的，一號矩形框架一側表面固定連接有控制器，一號矩形框架另一側表面固定連接有蓄電池，蓄電池與控制器電性連接，控制器與轉動蒸汽發生機構、關節蒸汽治療機構和自動消毒機構電性連接，一種結構比較簡單，操作起來比較的方便，能夠實現方便攜帶的治療，使患者不用醫院等一些地方就能進行一樣的藥物蒸汽治療的裝置。

在本實施方案中，首先按動控制器，控制器打開，本裝置開始正常工作,PLC控制系統進行系統控制，電容觸摸屏進行觸摸顯示，市電接口可進行充電，控制器與轉動蒸汽發生機構、關節蒸汽治療機構和自動消毒機構電性連接，一號矩形框架與二號矩形框架通過兩組支撐桿連接,穿過條形安裝板與二號矩形框架固定連接的兩組緊定螺釘進行加固，一號圓形凹槽內的水平的一號伸縮支撐桿S可以進行來回伸縮，一號伸縮支桿S上的移動環帶動彈簧夾手進行夾取，伸縮傳送管將蒸汽傳送，半圓形殼體兩端面上的密封帶進行密封，通過蒸汽開口前表面的開口內的蒸汽噴頭進行噴氣，半圓形殼體側表面上的固定帶進行固定，由于電性連接，二號圓形凹槽內且旋轉端向上的一號微型旋轉電機開始運動，一號微型旋轉電機帶動轉動圓盤進行運動，三號圓形凹槽內的豎直加熱棒加熱傳到，加熱電阻絲進行加熱，矩形承載桶上表面的矩形擋蓋進行遮擋，矩形承載桶側表面上的兩組條形消毒盒進行消毒，圓形基座上的紫外線消毒燈進行消毒，支撐桿上的矩形固定塊，三號圓形通孔內的松緊帶帶動固定支撐板，防滑墊進行防滑作用，圓柱上的轉動環帶動轉動軸承進行運動，軸承上的移動輪進行行走，伸縮支桿可以在用移動輪時伸縮上去，不用時放下來，墊片起到摩擦運動，矩形擋蓋邊緣處設有密封圈進行密封，可以對各種關節進行蒸汽式治療。

上述技術方案僅體現了本發明技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本發明的原理，屬于本發明的保護范圍之內。
