本發明涉及內窺鏡技術領域，具體地指一種一次性硬質電子內窺鏡。

背景技術：

內窺鏡是集中了傳統光學、人體工程學、精密機械、現代電子、數學、軟件等于一體的檢測儀器，在醫療上應用十分廣泛。它能通過小切口或者自然腔道進入體內看到X射線不能顯示的病變，并且能配合手術器械在體內進行可視化手術治療。臨床上的體內檢查及可視化手術治療需要圖像清晰的內窺鏡來幫助醫生提高診斷的準確性，因此通常選用電子內窺鏡。當治療腎結石等疾病時，在觀察體內圖像的同時需要內窺鏡的工作鞘振動以擊打結石，目前臨床上治療腎結石的經皮腎鏡手術(PCNL)成功率高，結石清除率高，但通常情況下使用的內窺鏡工作鞘都在18F以上，穿刺孔大對腎臟損傷大，因此如何設計一種具有微小外徑工作鞘、同時滿足治療需求的電子內窺鏡結構是目前面臨的問題。

技術實現要素：

本發明的目的就是要解決上述背景技術的不足，提供一種結構簡單，可避免交叉感染風險的一次性硬質電子內窺鏡。

為實現此目的，本發明所設計的一次性硬質電子內窺鏡，包括手柄和硬質工作鞘，所述手柄內固定有四通接頭，所述四通接頭的前后兩端分別開有一個接頭孔，所述硬質工作鞘的后端固定于四通接頭的前端接頭孔內，所述手柄的后端固定有探桿導向座，所述探桿導向座、四通接頭和硬質工作鞘三者同軸，所述四通接頭的后端接頭孔內緊密配合固定有與其同軸、用于將超聲探桿導入四通接頭的內腔并與超聲探桿表面緊密貼合的往復運動密封座。

進一步的，所述四通接頭的后端面上固定有與其同軸的定位環，所述往復運動密封座包括與四通接頭的后端接頭孔緊密配合的小套圈和與小套圈同軸的大套圈，所述大套圈的底部內側環面固定連接有過渡環，所述小套圈的周向底部邊緣與過渡環的內側周向環邊之間固定連接有錐形套圈；所述錐形套圈、過渡環和大套圈形成與定位環配合的定位槽。

具體的，所述硬質工作鞘內設有器械通道、攝像頭通道和照明通道，所述四通接頭的側部開有線纜接頭孔和供水接頭孔，所述攝像頭通道的前端內部固定有微型攝像頭，所述微型攝像頭連接有攝像頭線纜，所述攝像頭線纜的后端依次穿過線纜接頭孔和手柄；所述照明通道內固定有光源線纜，所述光源線纜內固定有導光光纖，所述光源線纜的后端依次穿過線纜接頭孔、導光接頭、光源和手柄；所述供水接頭孔內固定有與器械通道連通的進水管，所述手柄的側面開有與進水管對應的注水過孔。

進一步的，所述線纜接頭孔處固定有線纜導向座，所述線纜導向座上開有兩個線纜導向孔，所述光源線纜和攝像頭線纜分別穿過兩個線纜導向孔。

進一步的，所述手柄上設有與攝像頭線纜連接的攝像頭插座，所述攝像頭插座上固定有攝像頭插頭，所述攝像頭插頭上固定有全景攝像頭。

更進一步的，所述手柄由兩塊相互配合可拆卸的手柄上蓋和手柄下蓋組成。

本發明的有益效果是：內窺鏡結構簡單，使用方便；避免了醫源性交叉感染；往復運動密封座保證了超聲探桿的直線往復運動，往復運動密封座的大圈套住四通接頭的器械孔防止從四通接頭進水孔打進去的水從器械孔流出。當使用高碎石率和清石率的超聲探桿時，超聲探桿穿過往復運動密封座的小圈，小圈材質為彈性橡膠，由于往復運動密封座是一彈性件，能將直徑不同的超聲探桿緊密箍住，使小圈與超聲探桿無間隙、防止漏水。將往復運動密封座的小圈和大圈連接一起的錐圈是薄壁橡膠，當超聲探桿工作時，帶動小圈自如地高頻率往復運動，使超聲探桿振動過程中無阻力，且保證了超聲探桿不易被振斷。往復運動密封座能將超聲探桿準確導入硬鞘中，因此可將硬鞘中容納探桿的空間部分盡量做小，從而減小硬鞘的內徑，以減少穿刺孔對體內器官的損傷。

附圖說明

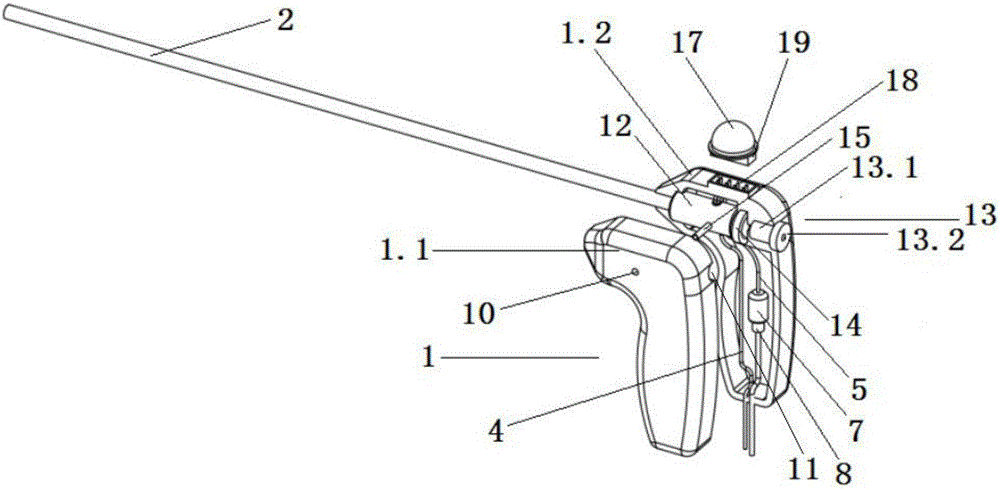

圖1為本發明所設計的硬質內窺鏡的結構示意圖；

圖2為本發明中硬質工作鞘與四通接頭的連接結構示意圖；

圖3為本發明中往復運動密封座的結構示意圖；

圖4為本發明中超聲探桿安裝于內窺鏡內的縱向剖視圖；

其中，1—手柄(1.1—手柄上蓋，1.2—手柄下蓋)，2—硬質工作鞘，3—微型攝像頭，4—攝像頭線纜，5—光源線纜，6—導光光纖，7—導光接頭，8—光源，9—供水通道，10—注水過孔，11—手柄器械孔，12—四通接頭，13—探桿導向座(13.1—導向套筒，13.2—導向套圈)，14—往復運動密封座(14.1—小套圈，14.2—錐形套圈，14.3—過渡環，14.4—大套圈)，15—進水管，16—線纜導向座，17—全景攝像頭，18—攝像頭插座，19—攝像頭插頭，20—超聲探桿，21—定位環。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步的詳細說明。

如圖1—4所示的一次性硬質電子內窺鏡，包括手柄1(手柄1由兩塊相互配合可拆卸的手柄上蓋1.1和手柄下蓋1.2組成)和硬質工作鞘2，手柄1內固定有四通接頭12，四通接頭12的前后兩端分別開有一個接頭孔，硬質工作鞘2的后端固定于四通接頭12的前端接頭孔內，手柄1的后端固定有探桿導向座13，探桿導向座13、四通接頭12和硬質工作鞘2三者同軸，四通接頭12的后端接頭孔內緊密配合固定有與其同軸與超聲探桿20表面緊密貼合的往復運動密封座14。

如圖4所示，四通接頭12的后端面上固定有與其同軸的定位環21，如圖3所示，往復運動密封座14包括與四通接頭12的后端接頭孔緊密配合的小套圈14.1和與小套圈14.1同軸的大套圈14.4，大套圈的底部內側環面固定連接有過渡環14.3，小套圈14.1的周向底部邊緣與過渡環14.3的內側周向環邊之間固定連接有錐形套圈14.2；錐形套圈14.2、過渡環14.3和大套圈14.4形成與定位環21配合的定位槽。

如圖2所示，硬質工作鞘2內設有器械通道、攝像頭通道和照明通道，四通接頭12的側部開有線纜接頭孔和供水接頭孔，攝像頭通道的前端內部固定有微型攝像頭3，微型攝像頭3連接有攝像頭線纜4，攝像頭線纜4的后端依次穿過線纜接頭孔和手柄1；照明通道內固定有光源線纜5，光源線纜5內固定有導光光纖6，光源線纜5的后端依次穿過線纜接頭孔、導光接頭7、光源8和手柄1；供水接頭孔內固定有與器械通道9連通的進水管15，如圖1所示，手柄1的側面開有與進水管對應的注水過孔10。如圖2所示，線纜接頭孔處固定有線纜導向座16，線纜導向座16上開有兩個線纜導向孔，光源線纜5和攝像頭線纜4分別穿過兩個線纜導向孔。

如圖1所示，手柄1上設有與攝像頭線纜4連接的攝像頭插座18，攝像頭插座18上固定有攝像頭插頭19，攝像頭插頭19上固定有全景攝像頭17。

本發明的工作過程是：主機上光源供電接口通過光源線纜5供電給光源8，光源8將光通過導光光纖6傳導到硬質工作鞘2的前端的微型CMOS攝像頭，為微型攝像頭3提供照明條件，微型攝像頭3拍攝的圖像通過與主機上的攝像頭接口連接的攝像頭線纜4傳到主機，主機上的圖像通過圖像傳輸線將圖像輸出到顯示去上顯示出來。攝像頭插座18同攝像頭線纜4連接，將攝像頭插頭19插入攝像頭插座18內，全景攝像頭17拍攝的實時圖像通過攝像頭線纜4傳輸?shù)街鳈C上，主機將實時圖像記錄并可通過轉換設備將實時圖像傳出手術室。如圖4所示，超聲探桿20從手柄后端插入探桿導向座13、往復運動密封座14進入四通接頭12內，最后進入硬質工作鞘2中，當手術時使用高碎石率和清石率的超聲探桿20時，超聲探桿20帶動往復運動密封座14自如地高頻率往復運動，由于往復運動密封座14是一彈性件，能將直徑不同的超聲探桿20緊密箍住，使往復運動密封座14與超聲探桿無間隙、防止漏水。直線導向密封裝置能將超聲探桿20準確導入硬質工作鞘2中，因此可將硬質工作鞘2中容納超聲探桿20的空間部分盡量做小，從而減小硬質工作鞘2的內徑，以減少穿刺孔對體內器官的損傷。

以上所述，僅是本發明的較佳實施例而已，并非對本發明的結構做任何形式上的限制。凡是依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明的技術方案的范圍內。
