本發明涉及機電一體化技術領域，具體為一種醫療裝置復合倒刺加工用的裝置及加工方法。

背景技術：

帶刺縫合線因用于醫療過程而被公知。帶刺縫合線上的倒刺的配置可以被設計為最適合于對特殊適應癥的組織固定。在某些情況下，隨機配置縫合線的外表面上的倒刺可能是優選的以獲得最佳的傷口縫合。然而，在需要修復的傷口或者組織相對較小的其它情況下，可能需要較少數量的倒刺。在另外的情況下，可能需要雙向帶刺縫合線以在一部分縫合線上允許縫合線在一個方向上穿過組織而在另一部分縫合線上允許縫合線在第二方向上穿過組織。雖然已經提出了在縫合線上形成倒刺的各種方法，但是實現所述方法可能是困難的或者是昂貴的。因此，還存在改進帶刺縫合線及其制造方法的空間。鑒于上述提到的問題，本發明設計一種醫療裝置復合倒刺加工用的裝置及加工方法，以解決上述提到的問題。

技術實現要素：

本發明的目的在于提供一種醫療裝置復合倒刺加工用的裝置及加工方法，以解決上述背景技術中提出的修復傷口或者組織相對較小的情況下，需要較少數量的倒刺，此但是現有方法實現困難和價格昂貴的問題。

為實現上述目的，本發明提供如下技術方案：一種醫療裝置復合倒刺加工用的裝置，包括底座，所述底座的頂部設置有支架，所述支架的頂部設置有滑槽座，所述滑槽座的頂部設置有第一滑塊，所述第一滑塊的頂部設置有轉換器，所述轉換器的內腔安裝有倒刺工具，所述支架的右側設置有超聲波發生器，所述倒刺工具的右端安裝有刀片，所述刀片的右端安裝有醫療裝置，所述支架的右側設置有旋轉電動機，所述旋轉電動機的頂部設置有旋轉座，所述旋轉電動機的右側設置有支桿，所述支桿的頂部設置有滑槽板，所述滑槽板的頂部左側設置有第二滑塊，所述第二滑塊的頂部設置有夾持件，所述醫療裝置的右端與夾持件連接，所述醫療裝置的外壁與旋轉座貼合，所述滑槽板的頂部右側設置有攝像裝置。

優選的，所述醫療裝置的左右側壁均設置有復合倒刺體，所述復合倒刺體的內壁底部設置有第一切口，所述第一切口的頂部設置有第二切口，所述第二切口的頂部設置有第三切口。

優選的，所述攝像裝置與醫療裝置設置在同一水平直線上。

優選的，所述第一切口形成的切口深度與醫療裝置的直徑形成第一比值，所述第二切口形成的切口深度與醫療裝置的直徑形成第二比值，所述第三切口形成的切口深度與醫療裝置的直徑形成第三比值。

優選的，所述第一比值為1％-40％,所述第二比值為5％-50％，所述第三比值為15％-50％。

一種醫療裝置復合倒刺加工方法，該種醫療裝置復合倒刺加工方法的具體步驟如下：

S1：將醫療裝置安裝在旋轉座的頂部，然后將醫療裝置的左端安裝在刀片的右端，醫療裝置的右端通過夾持件將其固定。

S2：將第一滑塊在滑槽座的頂部移動到適當的位置后固定，第二滑塊在滑槽板的頂部向左移動，使得醫療裝置移動的適當的位置，打開攝像裝置，對醫療裝置的加工情況進行實時拍攝。

S3：打開超聲波發生器、轉換器和倒刺工具，將超聲波能量施加到倒刺工具上，通過轉換器對倒刺工具進行加強或者削弱超聲波強度，以相對于醫療裝置的縱軸成a角度緊靠著所述醫療裝置，在醫療裝置上形成第一切口,在形成所述第一切口之后通過轉換器調節超聲波能量的信號振幅，在第一切口上改變切口深度成b角度形成第二切口，在形成所述第二切口之后通過轉換器調節超聲波能量的信號振幅，在第二切口上改變切口深度成c角度形成第三切口，改變倒刺工具帶動刀片在醫療裝置的外壁進行加工，形成第一復合倒刺。

S4：停止倒刺工具工作，調節第二滑塊在滑槽板向右移動，使得醫療裝置遠離刀片，在形成第一復合倒刺之后，打開旋轉電動機將醫療裝置在旋轉座的頂部進行旋轉，以環向方式移動醫療裝置，旋轉到適當的位置后，停止旋轉電動機，將醫療裝置再次向左移動特定的增量后，倒刺工具再次進行工作，形成第二復合倒刺。

S5：不斷的調整第二滑塊在滑槽板頂部移動的位置，重復所述S和S的步驟，對醫療裝置的外壁進行加工。

S6：加工完成后，停止超聲波發生器、轉換器和倒刺工具，調節第二滑塊在滑槽板向右移動，使得醫療裝置遠離刀片，然后夾持件對醫療裝置解除夾持，然后通過夾具將醫療裝置取出，并采集攝像裝置攝像的結果。

與現有技術相比，本發明的有益效果是：該種醫療裝置復合倒刺加工用的裝置及加工方法提供一種具有縱軸的醫療裝置，將振動能量施加到切割元件上以在醫療裝置的至少一部分上形成復合倒刺，在醫療裝置中形成第一切口，根據第一切口具有切口深度在醫療裝置中形成第二切口，根據第二切口具有切口深度在醫療裝置中形成第三切口，能夠在修復傷口或者組織相對較小的情況下更好的實施，倒刺數量較少，實現簡單，造價便宜。

附圖說明

圖1為本發明結構示意圖；

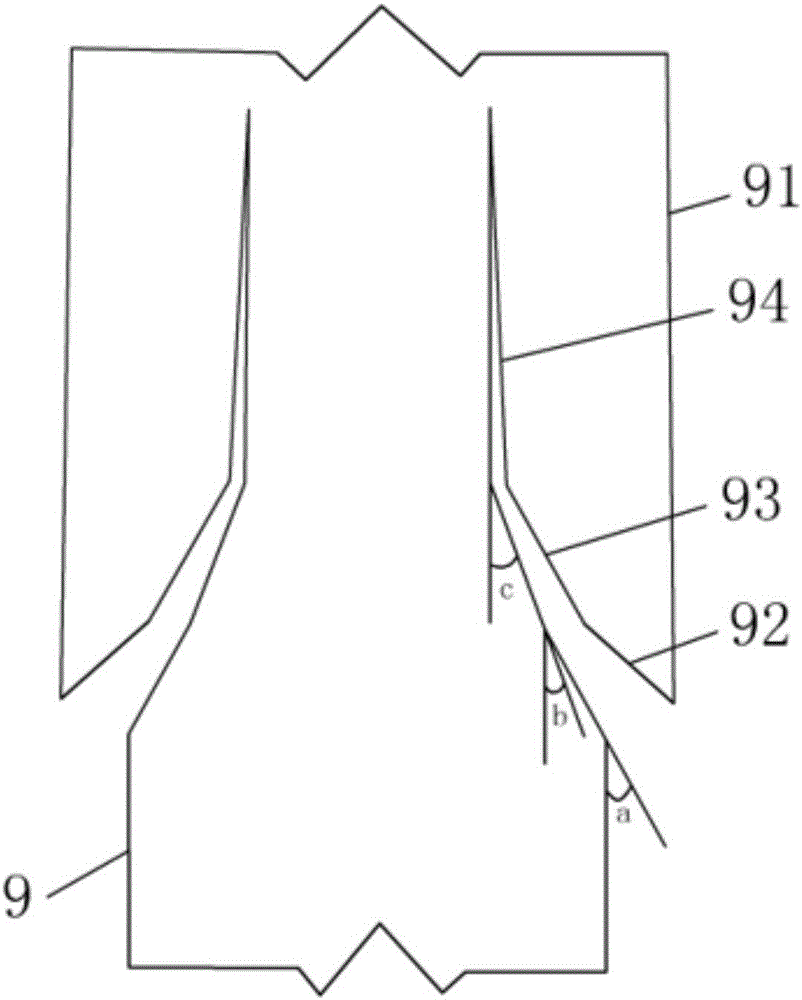

圖2為本發明醫療裝置結構示意圖；

圖3為本發明工作流程圖。

圖中：1底座、2支架、3滑槽座、4第一滑塊、5轉換器、6倒刺工具、7超聲波發生器、8刀片、9醫療裝置、91復合倒刺體、92第一切口、93第二切口、94第三切口、10旋轉電動機、11旋轉座、12支桿、13滑槽板、14第二滑塊、15夾持件、16攝像裝置。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種醫療裝置復合倒刺加工用的裝置，包括底座1，底座1的頂部設置有支架2，支架2的頂部設置有滑槽座3，滑槽座3的頂部設置有第一滑塊4，第一滑塊4的頂部設置有轉換器5，轉換器5的內腔安裝有倒刺工具6，支架2的右側設置有超聲波發生器7，倒刺工具6的右端安裝有刀片8，刀片8的右端安裝有醫療裝置9，支架2的右側設置有旋轉電動機10，旋轉電動機10的頂部設置有旋轉座11，旋轉電動機10的右側設置有支桿12，支桿12的頂部設置有滑槽板13，滑槽板13的頂部左側設置有第二滑塊14，第二滑塊14的頂部設置有夾持件15，醫療裝置9的右端與夾持件15連接，醫療裝置9的外壁與旋轉座11貼合，滑槽板13的頂部右側設置有攝像裝置16。

其中，醫療裝置9的左右側壁均設置有復合倒刺體91，復合倒刺體91的內壁底部設置有第一切口92，第一切口92的頂部設置有第二切口93，第二切口93的頂部設置有第三切口94，攝像裝置16與醫療裝置9設置在同一水平直線上，便于對醫療裝置9加工時進行實時監測，所述第一切口92形成的切口深度與醫療裝置9的直徑形成第一比值，所述第二切口93形成的切口深度與醫療裝置9的直徑形成第二比值，所述第三切口94形成的切口深度與醫療裝置9的直徑形成第三比值，所述第一比值為1％-40％,所述第二比值為5％-50％，所述第三比值為15％-50％，使得倒刺的配置設計為最適合于對特殊適應癥的組織固定。

一種醫療裝置復合倒刺加工方法，該種醫療裝置復合倒刺加工方法的具體步驟如下：

S1：將醫療裝置9安裝在旋轉座11的頂部，然后將醫療裝置9的左端安裝在刀片8的右端，醫療裝置9的右端通過夾持件15將其固定。

S2：將第一滑塊4在滑槽座3的頂部移動到適當的位置后固定，第二滑塊14在滑槽板13的頂部向左移動，使得醫療裝置9移動的適當的位置，打開攝像裝置16，對醫療裝置9的加工情況進行實時拍攝。

S3：打開超聲波發生器7、轉換器5和倒刺工具6，將超聲波能量施加到倒刺工具6上，通過轉換器5對倒刺工具6進行加強或者削弱超聲波強度，以相對于醫療裝置9的縱軸成a角度緊靠著醫療裝置9，在醫療裝置9上形成第一切口92,在形成第一切口92之后通過轉換器5調節超聲波能量的信號振幅，在第一切口(92)上改變切口深度成b角度形成第二切口93，在形成第二切口93之后通過轉換器5調節超聲波能量的信號振幅，在第二切口(93)上改變切口深度成c角度形成第三切口93，改變倒刺工具6帶動刀片8在醫療裝置9的外壁進行加工，形成第一復合倒刺。

S4：停止倒刺工具6工作，調節第二滑塊14在滑槽板13向右移動，使得醫療裝置9遠離刀片8，在形成第一復合倒刺之后，打開旋轉電動機10將醫療裝置9在旋轉座11的頂部進行旋轉，以環向方式移動醫療裝置9，旋轉到適當的位置后，停止旋轉電動機10，將醫療裝置9再次向左移動特定的增量后，倒刺工具6再次進行工作，形成第二復合倒刺。

S5：不斷的調整第二滑塊14在滑槽板13頂部移動的位置，重復S3和S4的步驟，對醫療裝置9的外壁進行加工。

S6：加工完成后，停止超聲波發生器7、轉換器5和倒刺工具6，調節第二滑塊14在滑槽板13向右移動，使得醫療裝置9遠離刀片8，然后夾持件15對醫療裝置9解除夾持，然后通過夾具將醫療裝置9取出，并采集攝像裝置16攝像的結果。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
