本實用新型涉及醫療領域，特別涉及一種耳道沖洗裝置。

背景技術：

耳鼻咽喉頭頸外科常見護理操作包括對耳道的沖洗，耳道的沖洗主要用于外耳道深部不宜取除的碎軟耵聹、微小異物或已軟化的耵聹栓塞的治療。在沖洗操作過程中，操作者左手將耳廓牽向后上方(如系嬰幼兒則向后下方牽拉)，使外耳道成一直線，操作者右手持耳沖洗器，將沖洗液對著外耳道后上壁注入，用力不可過猛，也不可將沖洗器頭緊塞外耳道內。若操作中患者出現偏頭等動作也可能存在外耳道粘膜劃傷充血疼痛的風險，不僅治療效果差，還會對耳道造成傷害。因此，耳道沖洗對操作者的穩定性要求很高，同時操作過程中也需要患者高度的配合。沖洗工具是安全實施診療操作的重要前提保證，傳統的耳道沖洗針采取的是不銹鋼針將前端磨平改造而成，該沖洗針容易劃傷耳道粘膜；而且目前市場上的耳道沖洗裝置，都是一次性使用產品，增加了患者的就醫成本。

技術實現要素：

本實用新型的目的是針對現有技術的不足，提供一種耳道沖洗裝置，使用方便，減少患者粘膜損傷，提高患者舒適度。

本實用新型的目的可以通過以下技術方案實現：

一種耳道沖洗裝置，其特征在于：包括沖洗槍、沖洗筒及沖洗管，所述沖洗筒用于盛裝沖洗液，沖洗筒的一端設有出液口，另一端設有沿沖洗筒的內腔軸向運動的活塞，所述活塞用于擠壓沖洗筒內的沖洗液，所述沖洗管安裝在沖洗筒的出液口上，沖洗管采用彎管，沖洗管的前端設有圓弧型的沖洗頭，所述沖洗頭開設有噴孔，所述沖洗槍上設有沖洗筒安裝架，用于放置或固定沖洗筒，所述沖洗槍用于帶動沖洗筒的活塞擠壓沖洗液，構成沖洗噴槍。

還包括接水槽，所述接水槽安裝在沖洗筒上。

所述沖洗筒的出液口設有連接頭，所述連接頭設有外螺紋，所述沖洗管設有與連接頭外螺紋相配合的內螺紋，沖頭管通過螺紋連接在沖洗筒的連接頭上。

所述沖洗筒的容積為10～50m。

所述彎管的傾斜角度為10～15°。

所述圓弧型的沖洗頭呈蘑菇頭形或者球形。

所述沖洗槍包括槍殼體、槍柄和推動桿，所述槍殼體的前端連接沖洗筒安裝架，所述推動桿安裝在槍殼體內，所述推動桿上設有棘齒，所述槍柄設有與推動桿相配合的驅動齒驅動推動桿，所述推動桿用于向前擠壓沖洗筒的活塞。

所述槍柄安裝在槍殼體的前1/3處。

所述沖洗槍采用注膠槍。

所述沖洗槍采用水槍，沖洗筒安裝在水槍的進水口，沖洗管安裝在水槍的出液口。

本實用新型的有益效果：本實用新型的結構簡單，包括沖洗槍、沖洗筒及沖洗管，沖洗筒用于盛裝沖洗液，沖洗槍上設有沖洗筒安裝架，用于放置或固定沖洗筒，沖洗槍用于帶動沖洗筒的活塞擠壓沖洗液，構成沖洗噴槍，沖洗管安裝在沖洗筒的出液口上，沖洗管采用彎管，沖洗管的前端設有圓弧型的沖洗頭。操作人員通過沖洗槍擠壓沖洗筒內的沖洗液經沖洗管噴出，操作簡便。沖洗筒與沖洗槍采用分開結構，便于更換沖洗筒，可以采用盛裝不同沖洗液的沖洗筒，從而擴大了使用的范圍。所述沖洗管采用彎管，更符合人體耳道的結構，便于操作，且能夠有效的對準耳道的需要沖洗部位。沖頭管采用圓弧形的沖洗頭避免了刺傷耳膜，減少因患者活動引了的粘膜損傷。因此本實用新型使用方便，減少患者粘膜損傷，提高患者舒適度。

還包括接水槽，所述接水槽安裝在沖洗筒上。所述接水槽使其與鼓膜既能保持安全距離，又能將沖洗液回收。

所述沖洗筒的出液口設有連接頭，所述連接頭設有外螺紋，所述沖洗管設有與連接頭外螺紋相配合的內螺紋，沖頭管通過螺紋連接在沖洗筒的連接頭上。沖洗管與沖洗筒螺紋連接，既保證連接的穩固與安全，又便于對沖洗管進行消毒，使沖洗管能夠重復利用，實現一人一用一消毒，從而減少了醫藥器材的使用成本。

所述沖洗筒的容積為10～50m。該沖洗筒的容積能夠滿足每次沖洗液的沖洗量，避免了沖洗筒過大，增大操作的難度。

所述彎管的傾斜角度為10～15°。該傾斜角度更符合耳道結構，不阻擋操作者的視線，便于操作。

所述圓弧型的沖洗頭呈蘑菇頭形或者球形。該結構的圓潤度大，進一步避免了對耳膜的損壞。

所述沖洗槍包括槍殼體、槍柄和推動桿，所述槍柄安裝在槍殼體的前1/3處，在保證沖洗過程中的水量控制的同時，更省力。

附圖說明

圖1為本實用新型的結構示意圖；

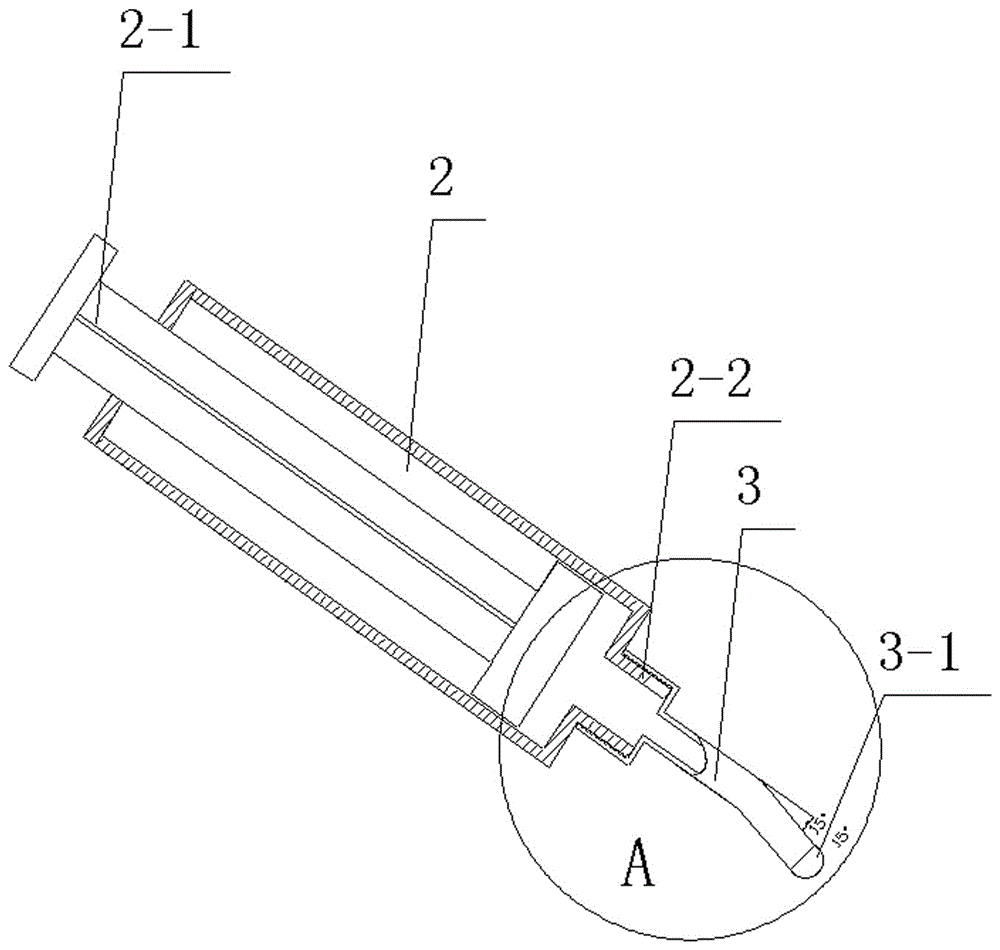

圖2為本實用新型沖洗筒和沖洗管的結構示意圖；

圖3為圖2中A處的放大圖；

圖4為本實用新型沖洗槍采用注膠槍的結構示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步地說明。

具體實施例1：

參見圖1至圖4所示，一種耳道沖洗裝置，包括沖洗槍1、沖洗筒2及沖洗管3，所述沖洗筒2用于盛裝沖洗液，所述沖洗筒2的容積為10～50m，該容積大小可以根據使用人群是小孩、大人或者沖洗治療的目的不同而進行調整。沖洗筒2的一端設有出液口，另一端設有沿沖洗筒的內腔軸向運動的活塞2-1，所述沖洗筒的出液口設有連接頭2-2，所述連接頭2-2設有外螺紋，所述活塞2-1用于擠壓沖洗筒內的沖洗液。所述沖洗管3安裝在沖洗筒2的出液口上，所述沖洗管3設有與連接頭2-2外螺紋相配合的內螺紋，沖頭管3通過螺紋連接在沖洗筒2的連接頭2-2上，通過螺紋連接便于取下沖洗管或者將沖洗管安裝在沖洗筒上。沖洗管3采用不銹鋼材質的彎管，所述彎管的傾斜角度為10～15°，所述彎管的傾斜角度采用15°為最佳實施例。沖洗管3的前端設有圓弧型的沖洗頭3-1，所述圓弧型的沖洗頭3-1呈蘑菇頭形或者球形，在圓弧型的沖洗頭3-1的中部開設有噴孔。所述沖洗槍1上設有沖洗筒安裝架1-3，所述沖洗筒安裝架1-3包括兩支撐桿和安裝座，所述兩支撐桿對稱設置，兩支撐桿的一端固定連接在安裝座上，另一端固定連接在沖洗槍上，形成沖洗筒的固定卡，用于放置或固定沖洗筒。沖洗槍1包括槍殼體1-1、槍柄和推動桿1-2，所述槍殼體1-1的前端連接沖洗筒安裝架1-3，所述推動桿1-2安裝在槍殼體1-1內，所述推動桿1-2上設有一排棘齒，槍殼體1-1內安裝有兩個對推動桿1-2進行導向的導向滾輪1-6，所述槍柄安裝在槍殼體1-1上，所述槍柄安裝在槍殼體1-1的前1/3處，這樣較省力。所述槍柄由固定把手1-4和與固定把手鉸接的活動把手1-5構成，固定把手1-4和活動把手1-5之間設有連接在鉸接軸上的扭簧1-7，活動把手1-5上端鉸接有與推動桿的棘齒相配合的驅動齒1-8，驅動齒1-8與活動把手1-5之間設有連接在該鉸接軸上的復位彈簧。所述槍殼體1-1上還鉸接有與推動桿的棘齒相配合的止退齒1-9。所述槍柄用于帶動驅動齒驅動推動桿，所述推動桿用于向前擠壓沖洗筒的活塞，構成沖洗槍。所述沖洗槍1用于帶動沖洗筒的活塞擠壓沖洗液，構成沖洗噴槍。所述沖洗槍1采用注膠槍，為現有常用注膠槍。

進一步地：還包括接水槽4，所述接水槽4活動安裝在沖洗筒2的連接頭2-2上，該接水槽便于取下或套在沖洗筒2上。本實用新型在沖洗裝置前端的安全設置和握持方法的改變使其操作安全性升級，更易于醫務人員上手操作，采用本實用新型耳道沖洗裝置在臨床使用時其安全性和操作性方面良好。

具體實施例2：

本實施例的特點是：所述沖洗槍1采用水槍，沖洗筒2安裝在水槍的進水口，沖洗管3安裝在水槍的出液口，其他特點與具體實施例1相同。
