本實用新型涉及醫療護理器械技術領域，具體為一種旋轉式醫療護理支架。

背景技術：

現在在醫院護理中，醫護人員在護理患者時，需要借助不同的醫療器械，在使用和維護上比較浪費時間，且現有的護理裝置結構和功能比較單一，不便于醫護人員的操作和使用，嚴重影響了醫護人員的工作效率，同時也會給患者造成諸多不便，容易產生醫療糾紛，造成醫患關系緊張，從而給醫務工作帶來一定的不便。

技術實現要素：

本實用新型的目的在于提供一種旋轉式醫療護理支架，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種旋轉式醫療護理支架，包括底座，所述底座的上部固定安裝有旋轉套，所述旋轉套的內腔中固定安裝有立桿，所述立桿的中部固定安裝有第二固定卡扣，所述第二固定卡扣的右側通過鉸鏈與操作面板，所述操作面板的下部右側固定安裝有擋塊，所述第二固定卡扣的上側固定設置有伸縮旋轉裝置，所述伸縮旋轉裝置包括護理板，所述護理板的后側固定安裝有固定盤，所述固定盤的后側與萬向節固定連接，所述萬向節的右側通過連桿和轉軸與第一固定卡扣活動連接，所述立桿的上端活動安裝有旋轉盤，所述旋轉盤的兩側固定安裝有支撐桿，所述支撐桿的中部設置有掛鉤。

優選的，所述第一固定卡扣與立桿的中部固定連接。

優選的，所述第一固定卡扣與第二卡扣的內部均安裝有緊固螺母。

優選的，所述掛鉤至少設置6組，所述連桿至少設置2組。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，方便實用，減輕了醫護人員的的工作量，提高了醫護人員的工作效率，通過設置伸縮旋轉裝置，可以便于患者在使用時根據需求調節角度和距離，使用時更加舒適，通過設置操作面板，可以便于醫護人員在對患者護理時將醫療器械放置在操作板上，提高了醫護人員的工作效率。

附圖說明

圖1為本實用新型主體結構示意圖。

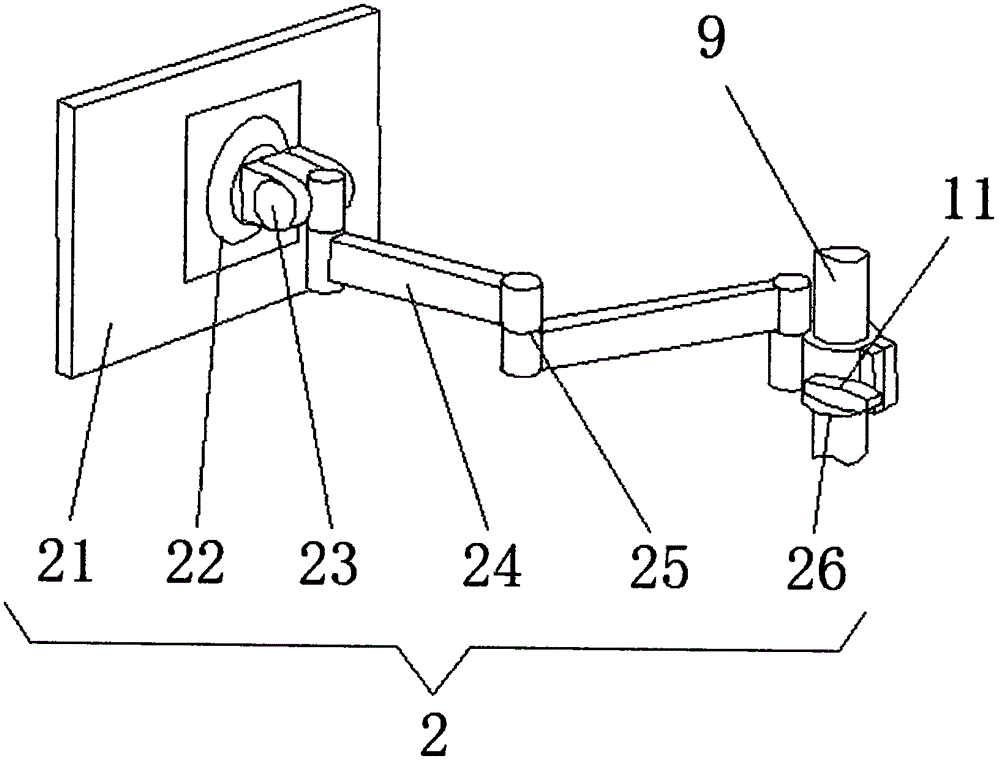

圖2為本實用新型伸縮旋轉裝置結構示意圖。

圖中：1底座、2伸縮旋轉裝置、21護理板、22固定盤、23萬向節、24連桿、25轉軸、26第一固定卡扣、3掛鉤、4支撐桿、5旋轉盤、6操作面板、7擋塊、8第二固定卡扣、9立桿、10旋轉套、11緊固螺母。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種旋轉式醫療護理支架，包括底座1，所述底座1的上部固定安裝有旋轉套10，所述旋轉套10的內腔中固定安裝有立桿9，所述立桿9的中部固定安裝有第二固定卡扣8，所述第二固定卡扣8的右側通過鉸鏈與操作面板6，所述操作面板6的下部右側固定安裝有擋塊7，所述第二固定卡扣8的上側固定設置有伸縮旋轉裝置2，所述伸縮旋轉裝置2包括護理板21，所述護理板21的后側固定安裝有固定盤22，所述固定盤22的后側與萬向節23固定連接，所述萬向節23的右側通過連桿24和轉軸25與第一固定卡扣26活動連接，所述連桿24至少設置2組，所述第一固定卡扣26與立桿9的中部固定連接，所述第一固定卡扣26與第二卡扣8的內部均安裝有緊固螺母11，所述立桿9的上端活動安裝有旋轉盤5，所述旋轉盤5的兩側固定安裝有支撐桿4，所述支撐桿4的中部設置有掛鉤3，所述掛鉤3至少設置6組。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
