本實用新型涉及一種白芨加工裝置，具體地說是一種白芨蒸煮鍋。

背景技術：

白芨是多年生草本植物，加工將塊莖單個摘下，不去須根，先選留具老桿的塊莖作種栽。然后，剪去莖桿，放入籮筐內，置清水中浸泡1小時后，用足踩去粗皮，洗凈泥土投入沸水中煮5-10分鐘，至塊莖內無白心時，撈出曬干，在現有技術中，采用普通的鍋進行蒸煮，時間較長，且蒸煮后的白芨在取出時無法瀝干的水，且不易取出，造成加工不便。

技術實現要素：

為了彌補以上不足，本實用新型提供了一種蒸煮方便的白芨蒸煮鍋，以解決上述背景技術中的問題。

本實用新型的技術方案是：

一種白芨蒸煮鍋，包括設置在支架上的蒸鍋，所述蒸鍋的上部開口端安裝封蓋，所述封蓋與蒸鍋可拆卸連接，所述蒸鍋內設置上部開口的內套，所述內套側壁為網格狀，所述內套設置在蒸鍋的下部，所述蒸鍋內還設有水平設置的擠壓板，所述擠壓板位于內套的上方，且擠壓板的形狀與內套的開口形狀相匹配，所述擠壓板設置在內套開口端的正上方，所述封蓋上插裝吸氣管，所述吸氣管一端延伸到封蓋外側，與封蓋外側的氣泵的吸氣端相連通，所述內套上連接提拉裝置。

作為優選的技術方案，所述提拉裝置包括拉線，所述拉線一端固定連接到內套上，所述蒸鍋側壁上設有通孔，所述拉線的另一端繞過設置在內套上方的轉輪插裝到通孔中，且拉線的另一端延伸到通孔外側并固定連接拉動手柄。

作為優選的技術方案，所述擠壓板的上端面固定連接螺紋桿，所述封蓋上設有螺紋孔，所述螺紋桿穿過螺紋孔延伸到封蓋外側。

作為優選的技術方案，所述擠壓板包括多層層疊設置的鐵絲網，兩層鐵絲網之間鋪設吸水層。

由于采用了上述技術方案，本實用新型所述的一種白芨蒸煮鍋在蒸煮完畢后方便白芨取出，且在取出前可瀝干水分，拿取方便，縮短蒸煮的時間，蒸煮效果更佳，節省生產成本。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型實施例的結構示意圖；

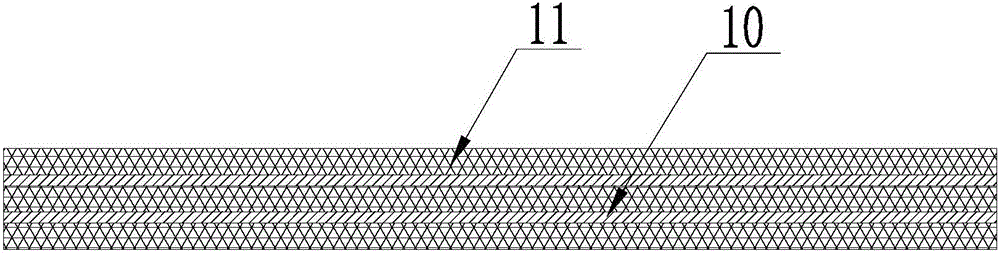

圖2是本實用新型擠壓板的結構示意圖。

具體實施方式

實施例一：如圖1所示，本實用新型所述的一種白芨蒸煮鍋，包括設置在支架1上的蒸鍋2，所述蒸鍋2的上部開口端安裝封蓋3，所述封蓋3與蒸鍋2可拆卸連接，放料時，將封蓋3取下，進行蒸煮時，蒸鍋2的內腔為密封狀態，通過卡夾將封蓋3密封在蒸鍋2的開口端。

所述蒸鍋2內設置上部開口的內套4，所述內套4的形狀與蒸鍋2內腔的內輪廓相匹配，內套4的外側壁貼合到蒸鍋2的內側壁上，所述內套4側壁為網格狀，所述內套4設置在蒸鍋2的下部，所述蒸鍋2內還設有水平設置的擠壓板5，所述擠壓板5位于內套4的上方，且擠壓板5的形狀與內套4的開口形狀相匹配，所述擠壓板5設置在內套4開口端的正上方，擠壓板5可沿內套4上端的開口進入內套4中，對內套4內的白芨擠壓，將多余的水分擠出，擠壓動作可通過人工或機器操作，擠壓的力不能過大，避免破壞白芨組織。

所述封蓋3上插裝吸氣管6，吸氣管6與蒸鍋2的內腔相連通，所述吸氣管6一端延伸到封蓋3外側，與封蓋3外側的氣泵7的吸氣端相連通，在蒸煮的過程中，通過氣泵7抽氣，可使蒸鍋2內腔的氣壓增大，縮短蒸煮的時間，增加蒸煮效率。

所述內套4上連接提拉裝置，所述提拉裝置包括拉線8，所述拉線8一端固定連接到內套4上，所述蒸鍋2側壁上設有通孔，所述拉線8的另一端繞過設置在內套4上方的轉輪12插裝到通孔中，所述拉線8、轉輪12及通孔在內套4的兩相對側設置兩套，且拉線8的另一端延伸到通孔外側并固定連接拉動手柄，外拉拉動手柄，使兩拉線8的另一端上提，從而將內套4升起，內套4內的白芨瀝水。

所述擠壓板5的上端面固定連接螺紋桿9，所述封蓋3上設有螺紋孔，所述螺紋桿9穿過螺紋孔延伸到封蓋3外側，轉動螺紋桿9，可使擠壓板5上升或下降。

所述擠壓板5包括多層層疊設置的鐵絲網11，兩層鐵絲網11之間鋪設吸水層10，擠壓板5下壓時，通過吸水層吸取白芨上的水分，加快瀝干效果。

以上顯示和描述了本實用新型的基本原理、主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
