本實用新型涉及醫療器械工具的技術領域

背景技術：

隨著科技的進步，醫學水平也得到了相應的快速發展，腹腔鏡手術對腹腔干擾少、損傷小，能保持機體內環境的穩定，可直視盆腔臟器，了解子宮、輸卵管和卵巢的形態、大小、周圍粘連等情況，全面、精確、及時地判斷各臟器病變性質程度和病灶大小，因此得到了快速發展；在做腹腔鏡手術時，會運用到很多設備，比如腹腔鏡，由于設備的增加，需要投入更多的人力資源，比如需要人對腹腔鏡進行握持，這使工作效率大大地降低；傳統的腹腔鏡支架往往只能借助支架進行角度調節，存在一定的局限性，在手術中，如需角度變化，往往難以實現。

技術實現要素：

本實用新型所要解決的技術問題，是針對上述存在的技術不足，提供一種新型腹腔鏡手術輔助支架，它的裝置結構簡單，操作容易，能夠實現腹腔鏡的距離和方向定位，縮短手術時間，提高手術質量。

本實用新型采用的技術方案是：提供一種新型腹腔鏡手術輔助支架，它包括底座、一級支桿、萬向球頭、二級支桿；一級支桿固定在底座上，一級支桿和二級支桿借助萬向球頭連接；二級支桿為套管結構，二級支桿中段設置有擰緊螺母；二級支桿上端設置有調向槽，調向槽轉動連接有三級支桿；三級支桿上設置有向上的滑槽，三級支桿側面設置有缺口，缺口與滑槽接通；滑槽內滑動設置有定位塊和支撐塊，定位塊位于支撐塊左側；定位塊上設置有A固定螺母，支撐塊上設置有B固定螺母，A固定螺母和B固定螺母都通過缺口；支撐塊上設置有弧形滑軌，弧形滑軌上滑動連接有“C”形的彈性夾爪，彈性夾爪上設置有固定槽，固定槽一側設置有C固定螺母；三級支桿末端設置有支撐環。

進一步優化本技術方案，新型腹腔鏡手術輔助支架在調向槽上設置有優弧環，優弧環的開口一側借助扭簧連接有劣弧環。

進一步優化本技術方案，新型腹腔鏡手術輔助支架在固定槽內設置有軟墊。

實用新型與傳統的腹腔鏡手術支架相比，其有益效果在于:1、支桿之間均設置有轉動裝置，二級支桿長度可調，這樣實現支架的多個方向、一定長度的調節，實現了實用新型的實用性；定位塊可以定位腹腔鏡的進給距離，腹腔鏡末端固定在固定槽內，借助彈性夾爪，可以調節方向，這樣可以滿足不同情況下的手術要求。

2、調向槽上設置有優弧環，優弧環的開口一側借助扭簧連接有劣弧環，可以將腹腔鏡的各個線路統一固定在優弧環內，避免影響手術效率和質量。

3、固定槽內設置有軟墊，在進行腹腔鏡的固定時，軟墊可以一定程度上保護腹腔鏡，不會造成設備的損傷。

附圖說明

圖1為本實用新型的結構示意圖；

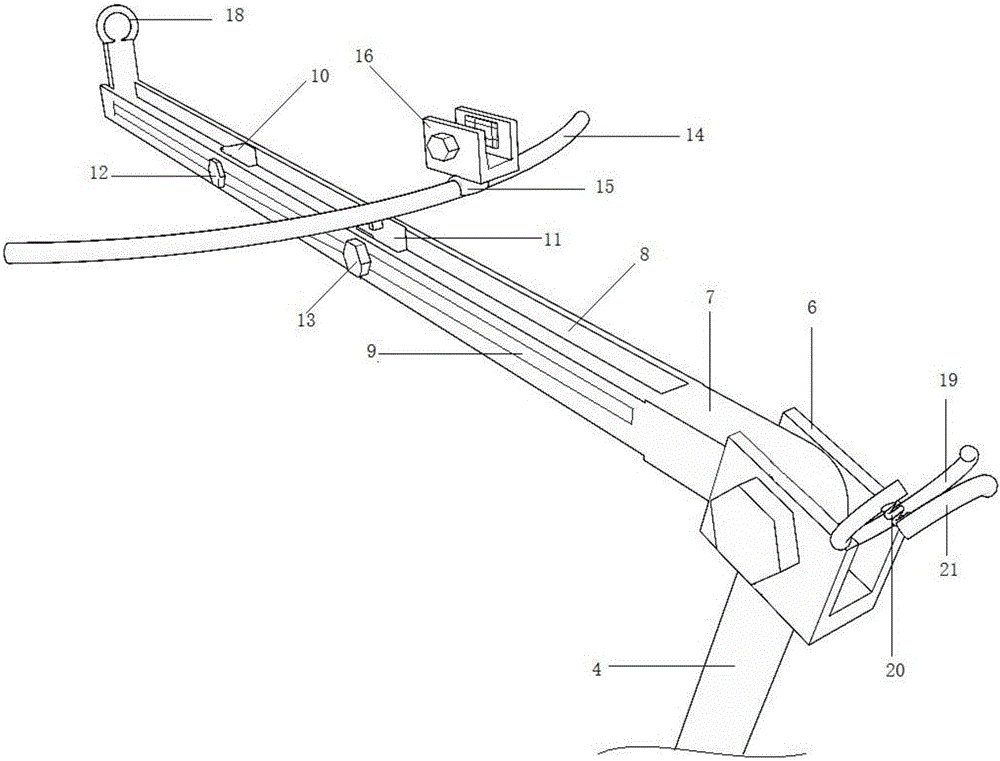

圖2為本實用新型的三級支架示意圖；

圖1、圖2中，1、底座；2、一級支桿；3、萬向球頭；4、二級支桿；5、擰緊螺母；6、調向槽；7、三級支桿；8、滑槽；9、缺口；10、定位塊；11、支撐塊；12、A固定螺母；13、B固定螺母；14、弧形滑軌；15、彈性夾爪；16、固定槽；17、C固定螺母；18、支撐環；19、優弧環；20、扭簧；21、劣弧環；22、軟墊。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

如圖1、圖2所示，新型腹腔鏡手術輔助支架，它包括底座1、一級支桿2、萬向球頭3、二級支桿4；一級支桿2固定在底座1上，一級支桿2和二級支桿4借助萬向球頭3連接；二級支桿4為套管結構，二級支桿4中段設置有擰緊螺母5；二級支桿4上端設置有調向槽6，調向槽6轉動連接有三級支桿7；三級支桿7上設置有向上的滑槽8，三級支桿7側面設置有缺口9，缺口9與滑槽8接通；滑槽8內滑動設置有定位塊10和支撐塊11，定位塊10位于支撐塊11左側；定位塊10上設置有A固定螺母12，支撐塊11上設置有B固定螺母13，A固定螺母12和B固定螺母13都通過缺口9；支撐塊11上設置有弧形滑軌14，弧形滑軌14上滑動連接有“C”形的彈性夾爪15，彈性夾爪15上設置有固定槽16，固定槽16一側設置有C固定螺母17；三級支桿7末端設置有支撐環18。調向槽6上設置有優弧環19，優弧環19的開口一側借助扭簧20連接有劣弧環21。固定槽16內設置有軟墊22。

如圖1所示，實用新型在具體實施時，應該結合具體情況而定。

如圖1所示，實用新型具體使用步驟如下：首先，將腹腔鏡的前端通過支撐環18，將腹腔鏡的尾端固定在固定槽16內，腹腔鏡的各個線路固定在優弧環19；然后，調節各級支桿，大概選擇合適的高度和角度；接著，調節彈性夾爪15，在弧形滑軌14找到合適的位置，相當于選擇了腹腔鏡的插入角度，選擇定位塊10在滑槽8的位置，確定腹腔鏡的插入深度，這樣就確定了插入角度和深度，如果在手術的過程需要角度調節，也可以調節彈性夾爪15在弧形滑軌14上移動，選擇最合適的角度，提高手術準確性。

如圖2所示，彈性夾爪15的材質為橡膠，可以牢固地固定在弧形滑軌14上，在外力的驅動下，可以在弧形滑軌14移動。
