本實用新型涉及一種疼痛治療設備。

背景技術：

現有技術中的疼痛治療儀的同一個處方中只單獨使用低頻，或中頻、或低頻調制中頻波形，因此不能同時抑制淺部、深部神經所傳遞的疼痛信號；現有技術中的疼痛治療儀的各個輸出通道，在同一時間所輸出的脈沖波的技術參數都是一致的，這對同時治療人體不同部位的情況是不合理的；現有技術中的疼痛治療儀的電脈沖輸出通道一般為兩路，不能充分發揮中醫針炙技術的優勢；現有技術中的疼痛治療儀所用的電極片為碳膜電極片，面積較小，所覆蓋面積不夠大；現有技術中的激光技術用于鎮痛時，作用于人體時間較短，不適合較長時間治療，其探頭作用面積較小，不適于較大面積的鎮痛；現有技術中的超聲技術用于鎮痛時，作用于人體的時間較短，不適合較長時間治療，其探頭作用面積較小，不適于較大面積的鎮痛。

針對以上問題，本實用新型進行了創新的設計。

技術實現要素：

針對上述現有技術中的缺點和不足，本實用新型的目的在于提供一種能夠同時抑制淺部、深部之神經傳遞疼痛信號的疼痛治療儀，在于提供一種有四路電脈沖輸出的疼痛治療儀，在于提供一種同一時間各輸出通道可輸出不同技術參數脈沖波的疼痛治療儀，在于提供一種能較長時間進行疼痛治療的疼痛治療儀。

本實用新型的目的是通過以下技術方案實現的：

一種疼痛治療儀，包括主機、鋁膜自粘式電極片和電極線等，所述主機包括四路輸出通道，所述輸出通道和鋁膜自粘式電極片通過電極線連接，所述主機內設置鋰電池組，晶體振蕩電路和電脈沖頻率控制電路、電脈沖強度控制電路。

其中，在所述主機上設置有液晶顯示觸摸屏、電源開關、屏幕開關鍵、強度調節鍵、模式鍵、復位鍵，還設置有揚聲器。強度調節都采用數字信號控制。

其中，所述液晶顯示觸摸屏上還設置了觸摸屏強度調節鍵、觸摸屏復位鍵、觸摸屏模式鍵。

其中，所述主機內存儲有20組治療處方，每組處方根據人體不同部位的特征設計，每組處方由低頻、低頻調制中頻、中頻等三種頻率波組合而成，每 組處方的波形、脈寬可有變化；所述主機在同一時間內，四個輸出通道可輸出不同的處方。

其中，所述主機設置有晶體振蕩電路，可控制治療處方中的工作時間、間歇時間、總工作時間。

其中，所述主機設置有電壓反饋電路，對四路輸出通道的電壓進行實時監測，再通過主控MCU控制危險輸出。

其中，所述鋁膜式自粘電極片由導電壓敏膠、鋁膜、無紡布等組成，單個電極片最大面積可達20cm×20cm；所述鋁膜自粘式電極片貼的人體部位只要有：腹部阿是穴位、背部阿是穴位、手部阿是穴位、耳部阿是穴位。

與現有技術相比，本實用新型實施例至少具有以下優點：

本實用新型實施例中，疼痛治療儀的處方通過把低頻、低頻調制中頻、中頻波三種頻率波組合，并通過變化波形、脈寬，達到同時抑制人體淺部、深部神經傳遞疼痛信號的效果，可提高鎮痛效果；根據需鎮痛部位的不同特征，疼痛治療儀在同一時間，四個輸出通道可輸出不同的處方，可提高鎮痛效果。

本實用新型實施例中，疼痛治療儀通過調節工作時間、間歇時間，總工作時間，可用于長時間的鎮痛治療。

本實用新型實施例中，疼痛治療儀使用大面積的鋁膜自粘式電極片，用于較大面積疼痛的鎮痛治療，可提高鎮痛效果。

本實用新型實施例中，疼痛治療儀使用鋰電池組供電，方便長時間鎮痛的患者適當活動或方便醫療機構靈活使用。

附圖說明

圖1本實用新型疼痛治療儀的電路工作原理圖；

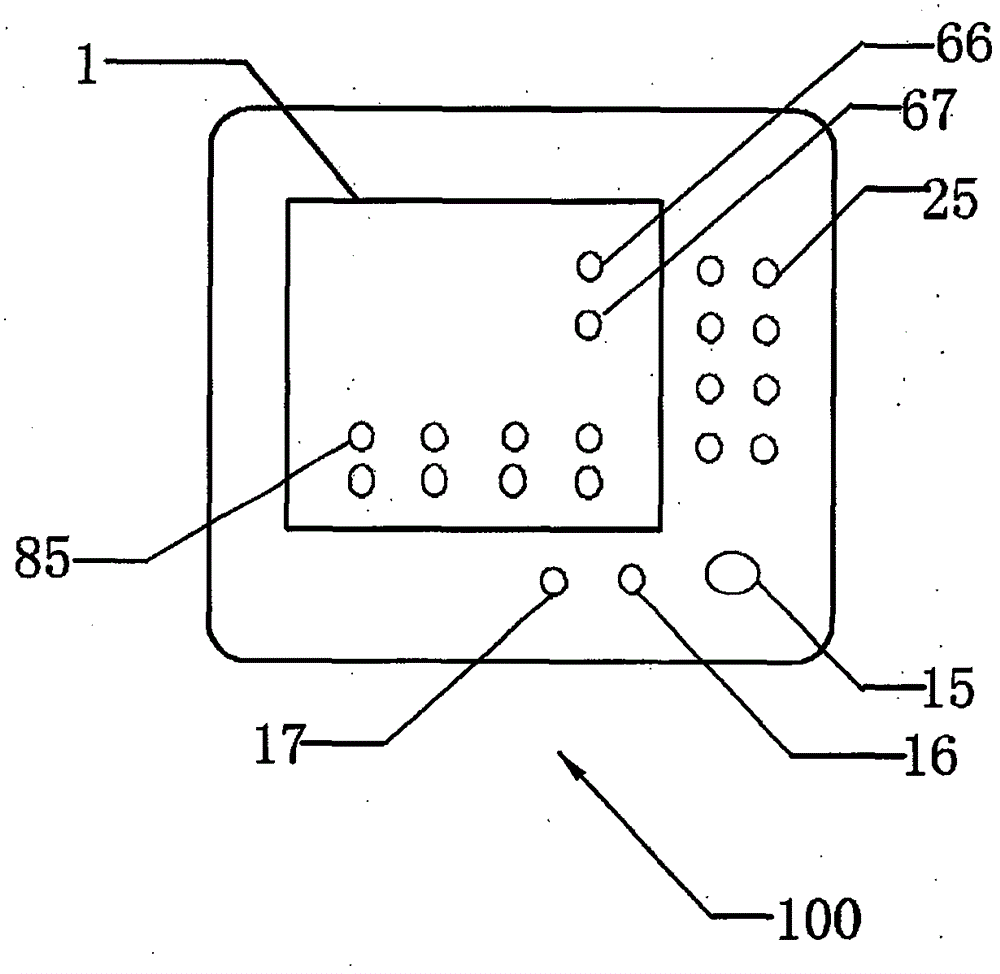

圖2本實用新型疼痛治療儀的正視結構示意圖；

圖3本實用新型疼痛治療儀的后視結構示意圖；

圖4本實用新型疼痛治療儀的側視結構示意圖；

圖5鋁膜自粘式電極片的結構示意圖；

其中，100、主機；1、液晶顯示觸摸屏；15、屏幕開關鍵；16、模式鍵；17、復位鍵；25、強度調節鍵；18、電源開關；19、交流插座；20、輸出通道；21、鋁膜；22、導電連接線；23、壓敏導電膠；27、離型膜；28、無紡布；29、鋰電池組；66、觸摸屏模式鍵；67、觸摸屏復位鍵；85、觸摸屏強度調節鍵；200、鋁膜自粘式電極片。

具體實施方式

下面結合實施例對本實用新型作進一步詳述，以下實施例只是描述性的，不是限定性的，不能以此限定本實用新型的保護范圍。

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

一種疼痛治療儀，包括主機100、鋁膜自粘式電極片200、電極線，所述主機100包括四路輸出通道20，所述輸出通道20和鋁膜自粘式電極片200通過電極線連接；所述主機100設置有液晶顯示觸摸屏1，DC鋰電池組29，DC/DC降壓液晶屏供電電路2，DC/DC降壓MCU及外圍供電電路3，鋰電池專用充電電路6，主控MCU 5，程序下載接口13，按鍵電路7，語音電路26，電壓反饋電路8，晶體振蕩電路9，電脈沖強度控制電路10，電脈沖頻率控制電路11，電脈沖輸出接口12，電源開關18，交流插座19，揚聲器30，強度調節鍵25，屏幕開關鍵15，復位鍵17，模式鍵16。

所述主機100的控制鍵有兩種：按鍵、觸摸屏，確保控制的可靠性。

本疼痛治療儀內部存儲20組治療處方，每組處方根據人體不同部位的特征設計，每組處方由低頻、低頻調制中頻、中頻三種頻率波組合而成，且波形、脈寬可有變化；本疼痛治療儀在同一時間，四個輸出通道20可輸出不同的處方，而同一個處方中同時有低頻、低頻調制中頻，中頻等三種不同頻率波，不同頻率排列順序為：低頻、低頻調制中頻、中頻、低頻調制中頻、低頻；或者，中頻、低頻調制中頻、低頻、低頻調制中頻、中頻。

通過按模式鍵16，選定一個模式，再按強度調節鍵25或觸摸屏強度調節鍵85(采用數字信號調節強度輸出，電脈沖強度控制電路10可設定30個等級強度調節)，通過主控MCU 5，再經過電脈沖頻率控制電路11，最后疼痛治療儀的輸出通道20輸出電脈沖。

上述疼痛治療儀同時治療四個部位時，根據每個部位的特征，通過選擇可同時輸出不同處方的模式，治療儀的四個輸出通道20可分別輸出不同的處方。

上述疼痛治療儀主機100通過晶體振蕩電路，主控MCU 5可控制電脈沖輸出口12的工作時間、間歇時間，總工作時間，間歇式輸出電脈沖，處方工作時間調節范圍：工作時間1min至60min，暫停時間1min至60min，總工作時間10min至無窮，這些參數可設置于各組治療處方中。

在所述主機100的液晶顯示觸摸屏1可動態顯示治療輸出狀態，電池電量狀態，可顯示報警框。

在上述主機100設置有電壓反饋電路8，對四個輸出通道20的電壓進行實時監測，如四個輸出通道20所輸出的電壓超過所設的報警值時，主控MCU 5則終止電脈沖頻率電路11和電脈沖強度控制電路10工作，終止電脈沖輸出接口12輸出電脈沖，同時液晶顯示觸摸屏1彈出相應的故障警示框。

與上述主機100連接的鋁膜自粘式電極片200，主要由鋁膜21、壓敏導電膠23、無紡布28、導電連接線22、離型膜27等組成，鋁膜21厚度為0.018mm至0.035mm之間，壓敏導電膠23厚度在1mm至2.5mm之間，單個鋁膜自粘式電極片200的面積最大可達20mm×20mm，單個鋁膜自粘式電極片200可有兩根導 電連接線22，可獨立形成一個導電回路。

上述主機100設置有鋰電池組29，鋰電池組29充滿電后可供治療儀連續工作8小時以上；上述主機100內設置有鋰電池專用充電電路6，通過交流插座19連接外網電源可對鋰電池組29進行充電；充電時，主機100不能進行治療工作。

使用說明：

先打開電源開關18，再按屏幕開關鍵15，液晶顯示觸摸屏1點亮并進入自檢程序，自檢完畢，進入主界面，把鋁膜自粘式電極片200的離型膜27撕開，把電極片貼到需鎮痛的部位，一般選擇手上合谷穴、內關穴，再加上其它需鎮痛的阿是穴位即可；用電極連接線把鋁膜自粘式電極片200與主機100連接好，按模式鍵16選擇工作模式，然后按強度調節鍵25或觸摸屏強度調節鍵85，調節強度大小，以可以耐受且舒適為度；治療結束，按復位鍵17，回復初始狀態，取下鋁膜自粘式電極片200，按屏幕開關鍵15關屏，按電源開關18關閉電源；治療過程中，如有不適，可按復位鍵17，直接結束治療。

上述疼痛治療儀具單路、多路組合輸出功能，最多四路組合輸出。

上述疼痛治療儀的治療處方的技術參數：低頻調制頻率范圍不窄于0～150Hz，中頻調制頻率范圍1001～3000Hz；輸出波形狀可包括方波、鋸齒波、正弦波、三角波。

上述疼痛治療儀的穴位電刺激鎮痛原理：我國中醫穴位刺激已被證實具有很好的鎮痛作用，關鍵是控制好刺激的頻率及刺激穴位的深度。

上述疼痛治療儀的電生理閘門控制理論：一定頻率的電刺激能興奮周圍感覺神的粗纖維，從而抵制神經纖維傳導疼痛感覺，達到鎮痛效果，關鍵要同時抑制深部及淺部神經，同時抑制的面積應大些。

上述疼痛治療儀的內源性阿片肽釋放理論：一定頻率的電刺激，能刺激人體腦區釋放腦磷脂、內啡肽，脊柱釋放腦啡肽和強啡肽等瑪啡樣鎮痛物質，從而達到鎮痛效果。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
