本實用新型涉及一種電子體溫計，更具體地，涉及一種分體式電子體溫計。

背景技術：

水銀體溫計因測溫慢將逐漸強制淘汰，以電子體溫計取代，現有的電子體溫計都是傳感器部件和測溫控制部件一體式的設計，污染后不太易消毒，整體拋棄的成本太高，也十分浪費。而且，電子體溫計的傳感器部分使用的時間超過一定時間后就會老化，導致測溫誤差變大，要得到好的測量精度必須重新校準。

技術實現要素：

針對現有技術的問題，本實用新型提出一種分體式電子體溫計，包括：體的探頭和體溫計主機，其中，所述探頭包括采集表征溫度的電信號的溫度傳感器和用于將所述電信號傳輸出去的探頭接口，所述探頭接口與所述體溫計主機進行連接；所述體溫計主機包括主機接口以及用于從電信號計算出實測溫度的微處理器，所述主機接口用于與所述探頭接口對接以接收所述電信號。

進一步，所述的分體式電子體溫計還包括：用于對所述電信號處理的預處理電路，所述預處理電路連接到所述主機接口以接收所述電信號，并且，所述預處理電路連接到所述微處理器以將預處理的電信號傳輸至所述微處理器。

進一步，所述預處理電路包括對來自探頭接口的模擬電信號進行量化的模數轉換器，所述模數轉換器分別耦接到所述主機接口和所述微處理器。

進一步，所述預處理電路包括對來自探頭接口的數字電信號進行解調的解調器，所述解調器分別耦接到所述主機接口和所述微處理器。

進一步，所述的分體式電子體溫計還包括：用于顯示計算出的實測溫度的顯示屏，所述顯示屏與所述微處理器連接。

進一步，所述顯示屏為能夠控制所述探頭和所述體溫計主機的觸摸屏。

進一步，所述的分體式電子體溫計還包括：用于與外界設備進行數據交換的無線通信單元，所述無線通信單元耦接到所述微處理器。

進一步，所述探頭接口和所述主機接口為USB接口。

進一步，所述的分體式電子體溫計還包括：用于控制所述探頭和所述體溫計主機的控制按鈕。

進一步，所述體溫計主機具有掛鉤部，所述掛鉤部平行于體溫計主機延伸。

本實用新型的有益效果包括：

體溫計接觸人體體表的傳感器部分(探頭)可更換，探頭可以作為一次性使用的部件，能夠幫助醫院更加方便的進行消毒，并且在防疫方面，防止潛在可能的接觸交叉傳染。體溫計保留主機部分，只更換傳感器，從而提高體溫計的壽命，并且更換傳感器后能夠保證測量的精度。

附圖說明

圖1為本實用新型的一個實施方式的結構原理圖。

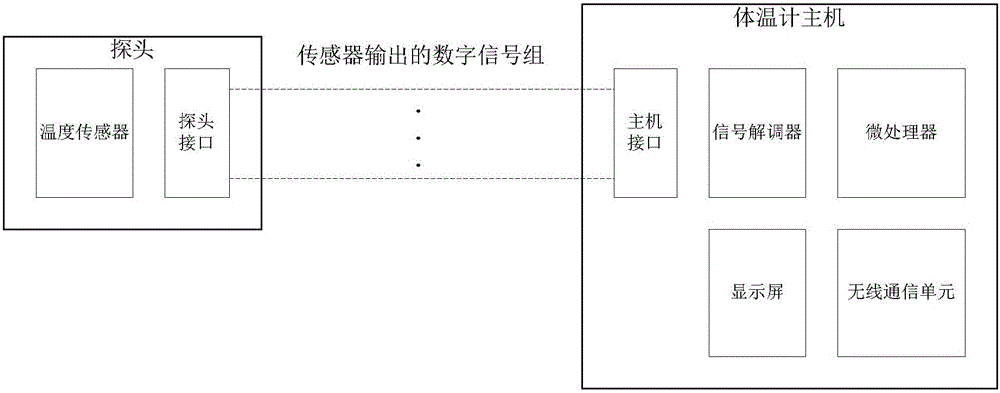

圖2為本實用新型的另一個實施方式的結構原理圖。

圖3為本實用新型的分解立體圖。

圖4為本實用新型組裝后的立體圖。

圖5為本實用新型組裝后的一個實施方式的側視圖。

具體實施方式

下面參照附圖描述本發明的實施方式，其中相同的部件用相同的附圖標記表示。

如圖1-2所示，本發明的分體式電子體溫計包括探頭和體溫計主機。

探頭用于測量溫度，探頭包括探頭接口和溫度傳感器。探頭接口用于與體溫計主機進行連接，探頭接口可以是USB接口等。

溫度傳感器包括熱敏電阻、熱電偶、IC溫度傳感器和RTD(Resistance Temperature Detector，電阻溫度探測器，簡稱是熱電阻)。體溫計工作時，溫度傳感器采集到的電信號通過探頭接口傳輸到體溫計主機，電信號在體溫計主機內被進一步處理以得到實測的溫度。溫度傳感器測量的電信號可能是模擬信號也可能是數字信號。

體溫計主機包括主機接口、預處理電路和微處理器。

主機接口用于與探頭接口對接以接收溫度傳感器采集的電信號。探頭接口和主機接口配合成為一插接件。除了依靠接口對接，探頭和體溫計主機通過殼體的摩擦力或者卡扣方式結合在一起，以防止探頭接口和主機接口脫開。

預處理電路連接到主機接口，對接收的電信號進行預處理。更具體地，所述預處理電路可以包括模數轉換器，如果所述電信號是模擬信號，則所述模數轉換器對所述電信號進行量化。所述預處理電路還可以包括解調器，如果所述電信號是數字信號，則所述解調器對所述數字信號進行解調。

微處理器連接到所述預處理電路，對所述預處理電路輸出的處理后的電信號進行計算得到實測的溫度。

更進一步，所述體溫計主機還包括無線通信單元，所述無線通信單元連接到所述微處理器，通過所述無線通信單元，所述微處理器能夠與外界設備進行數據交換。無線通信單元可以是采用無線通信方式與外界設備進行通信，所述無線通信單元可以為移動通信單元、藍牙單元或WiFi單元等。

更進一步，所述電子體溫計主機上設置有控制按鈕，控制按鈕可以用于對電子體溫計進行操控。例如啟動和關閉體溫計、對體溫計的溫度進行復位、設置體溫計的無線通信模塊、控制無線通信模塊的啟動與關閉或與外界設備進行數據交換，等等。

更進一步，所述體溫計主機還包括顯示屏，顯示屏與所述微處理器連接，用于顯示計算出的實測溫度。優選地，所述顯示屏可以是觸摸屏，能夠對所述電子體溫計進行操控，例如控制無線通信單元的啟動與關閉。

圖5示出了實用新型組裝后的一個實施方式的側視圖，如圖5所示，更進一步，所述體溫計主機上設置有掛鉤部，掛鉤部平行于體溫計主機延伸，不使用時，可以方便的將體溫計掛在口袋上，特別適合醫護人員使用。

以上所述的實施例，只是本實用新型較優選的具體實施方式，本領域的技術人員在本實用新型技術方案范圍內進行的通常變化和替換都應包含在本實用新型的保護范圍內。
