本實用新型涉及機械技術領域，具體為一種頸椎保護裝置。

背景技術：

頸椎病患者閱讀是非常痛苦的，因閱讀要長時間低頭，這正是頸椎病的大忌，通常病人的做法是用手托住下巴，來緩解頸椎不適，而因為一只手被占用，使得閱讀的翻書動作、寫字的動作都不好完成。

目前的頸椎保護裝置都是基于改善和治療頸椎疾病而開發的，目的是對頭部進行固定，并形成托舉，對頸椎形成拉伸，而起到改善和治療頸椎病疾。頸椎病患者在使用目前的頸椎保護裝置時，因頭部被固定，所以閱讀和書寫這類活動基本不能順利的進行。并且現有技術中，沒有特別針對閱讀時頸椎保護的裝置。

本實用新型針對頸椎病患者在閱讀時，因長時間頭部前傾，造成頸椎不適的情況而設計的。當使用者佩戴本裝制后，只要調節好支架高度和下巴托角度，就可以舒服地將下巴置于下巴托上，開始進行閱讀類活動。因下巴托將頭部托住，使頸部肌肉得以放松，因而頸椎也是放松狀態，可以緩解頸椎病患者閱讀時的頸椎不適，讓閱讀可以持續更長時間。

技術實現要素：

有鑒于此，為解決上述問題，本實用新型提供了一種頸椎保護裝置。

一種頸椎保護裝置，包括肩架，所述肩架包括第一支撐臂、與所述第一支撐臂連接的水平設置的第二支撐臂、以及與所述第一支撐臂對稱設置的第三支撐臂，所述第二支撐臂的中部設有螺孔，所述螺孔中穿設有鎖緊螺栓，所述第二支撐臂通過所述鎖緊螺栓連接有活動支架，所述活動支架上設有下巴托。

進一步的，所述下巴托通過銷釘與所述活動支架連接，所述下巴托下方為棘輪形狀,所述棘輪內設有棘輪齒槽。

進一步的，所述下巴托上設有下巴托制動片，所述下巴托制動片下方設置有彈簧。

進一步的，所述下巴托制動片頂部是棘爪形狀。

進一步的，所述鎖緊螺栓上設有調節螺母，所述調節螺母內設置有螺紋，所述調節螺母通過螺紋與所述鎖緊螺栓連接。

進一步的，所述活動支架與所述肩架垂直設置。

進一步的，所述肩架由所述第一支撐臂、所述第二支撐臂、所述第三支撐臂圍合成一個凹形結構。

進一步的，所述第一支撐臂與所述第三支撐臂的頂部均為彎曲狀。

本實用新型的有益效果：

本實用新型的一種頸椎保護裝置，包括肩架，所述肩架包括第一支撐臂、與所述第一支撐臂連接的水平設置的第二支撐臂、以及與所述第一支撐臂對稱設置的第三支撐臂，所述第二支撐臂的中部設有螺孔，所述螺孔中穿設有鎖緊螺栓，所述第二支撐臂通過所述鎖緊螺栓連接有活動支架，所述活動支架上設有下巴托。在肩架的支撐下，通過對活動支架的上下調節和下巴托的轉動調節，使得該裝置能適應使用者閱讀時的下巴位置，并對頭部起到支撐，實現放松、呵護頸椎的作用。本實用新型設計巧妙，升降便利，高速運轉起來穩定，有利于廣泛推廣使用。

附圖說明

圖1為一一種頸椎保護裝置的結構示意圖。

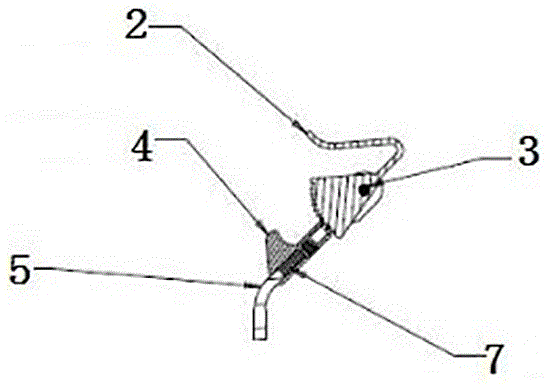

圖2為下巴托轉動機構剖面圖。

具體實施方式

一種頸椎保護裝置，包括肩架1，所述肩架1包括第一支撐臂、與所述第一支撐臂連接的水平設置的第二支撐臂、以及與所述第一支撐臂對稱設置的第三支撐臂，所述第二支撐臂的中部設有螺孔，所述螺孔中穿設有鎖緊螺栓6，所述第二支撐臂通過所述鎖緊螺栓6連接有活動支架5，所述活動支架5上設有下巴托2。

本實用新型的工作原理如下：一種頸椎保護裝置，包括肩架1，所述肩架1包括第一支撐臂、與所述第一支撐臂連接的水平設置的第二支撐臂、以及與所述第一支撐臂對稱設置的第三支撐臂，進而形成一個牢固的整體，肩架1作用是搭在使用者兩肩膀上，屬于整個裝置的基座；活動支架5通過在肩架1下方的螺孔中穿設有鎖緊螺栓6，并通過鎖緊螺栓6對第二支撐臂與活動支架5進行鎖緊， 從而實現上下調整高度，以適應不同高度的使用者；下巴托2和活動支架5之間用銷釘3實現轉動連接，實現下巴托2可以轉動，使用者的下巴在不同的閱讀視角都能被舒服的托住，本實用新型通過在肩架1的支撐下，通過對活動支架5的上下調節和下巴托2的轉動調節，使得該裝置能適應使用者閱讀時的頭部（下巴）位置，并對頭部起到支撐，實現放松、呵護頸椎的作用。

進一步的，所述下巴托2通過銷釘3與所述活動支架5連接，所述下巴托2下方為棘輪形狀,所述棘輪內設有棘輪齒槽。

本實用新型的工作原理如下： 下巴托2下面是棘輪形狀，下巴托制動片4頭部是棘爪形狀，彈簧7始終將下巴托4向上推，形成在圖2視角只能順時針轉動的棘輪-棘爪機構。

進一步的，所述下巴托2上設有下巴托制動片4，所述下巴托制動片4下方設置有彈簧。

本實用新型的工作原理如下：下巴托2上設有下巴托制動片4，下巴托制動片4下方設置有彈簧；下巴托制動片4頭部是棘爪形狀，彈簧7始終將下巴托2向上推，形成在圖2視角只能順時針轉動的棘輪-棘爪機構。當手動將下巴托制動片4向下壓，使其頭部的棘爪脫離下巴托2下面棘輪齒后，就可以調節下巴托2的角度，放開下巴托制動片4，在彈簧7的作用力下，其向上滑行，頭部棘爪進入下巴托下部棘輪齒槽內，此時下巴托2就能托住頭部而不被壓得向下轉動。

進一步的，所述下巴托制動片4頂部是棘爪形狀。

本實用新型的工作原理如下：下巴托制動片4頂部是棘爪形狀，有利于實現旋轉運動。棘爪形狀調整方便。棘爪形狀工作時頻率固定，此結構設計簡單巧妙，實用性強，有利于廣泛推廣使用。

進一步的，所述鎖緊螺栓6上設有調節螺母，所述調節螺母內設置有螺紋，所述調節螺母通過螺紋與所述鎖緊螺栓6連接。

本實用新型的工作原理如下：鎖緊螺栓6上設有調節螺母，調節螺母內設置有螺紋，調節螺母通過螺紋與鎖緊螺栓6連接。調節螺母套設在鎖緊螺栓6的一端，通過調節螺母中的螺紋控制鎖緊螺栓6的鎖緊程度，致使活動支架5通過在螺孔中的替換實現上下高度調整作用，以適應不同高度的使用者，與此同時，調節螺母使得活動支架5與肩架1成為一個牢固的整體，增強產品穩固性，減小安全隱患。

進一步的，所述活動支架5與所述肩架1垂直設置。

本實用新型的工作原理如下：活動支架5與所述肩架1垂直設置，有利于活動支架5的上下調節運動，活動支架5是通過卡設在肩架1下方高度不同的螺孔中，實現上下高度調節的，以適應不同高度的使用者，并通過鎖緊螺栓6對其鎖緊，減小安全隱患。

進一步的，所述肩架1由所述第一支撐臂、所述第二支撐臂、所述第三支撐臂圍合成一個凹形結構，所述第一支撐臂與所述第三支撐臂的頂部均為彎曲狀。

本實用新型的工作原理如下：肩架1由所述第一支撐臂、所述第二支撐臂、所述第三支撐臂圍合成一個凹形結構，形成一個牢固的整體，有利于使得肩架搭在使用者兩肩膀上，成為整個裝置的基座，起到支撐作用，此結構簡單，設計巧妙，實用性強。

以上該實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
