本實用新型涉及一種骨科醫療用品，尤其涉及一種骨科醫療用固定板。

背景技術：

在骨科領域中，骨科固定板可用于固定患處，防止骨頭受力而二次受傷，現有技術的骨科固定板結構簡單，支撐效果不佳，無法提供有效、持久的支撐，尤其是對受力最頻繁的腰部。

技術實現要素：

本實用新型的目的：提供一種骨科醫療用固定板，結構簡單，使用方便，質量輕，體積小，成本低。

為了實現上述目的，本實用新型的技術方案是：

一種骨科醫療用固定板，包括固定板主體、多條透氣通槽、一對腰部側包邊、四根捆綁腰帶、多片魔術貼片、多根縱向支撐金屬條、一對橫向支撐金屬條及多個固定螺栓；所述的固定板主體包括防水后板、固定包邊及透氣前板，所述的防水后板及透氣前板為矩形結構，所述的防水后板的邊緣處通過所述的固定包邊與所述的透氣前板的邊緣處縫合連接，構成矩形的中空袋狀結構；所述的多條透氣通槽分別間隔設置在所述的防水后板及透氣前板上，并通過所述的固定包邊固定，所述的多條透氣通槽為縱向設置的長條形結構；所述的多根縱向支撐金屬條分別間隔設置在所述的中空袋狀結構內，所述的多根縱向支撐金屬條縱向設置，并分別與所述的多條透氣通槽交錯設置；所述的一對橫向支撐金屬條分別對稱設置在所述的中空袋狀結構內，所述的一對橫向支撐金屬條橫向設置在所述的多條透氣通槽的上方及下方，所述的多根縱向支撐金屬條及一對橫向支撐金屬條分別通過所述的多個固定螺栓固定設置在所述的防水后板上；所述的一對腰部側包邊分別對稱設置在所述的固定板主體的兩側端邊緣處，所述的一對腰部側包邊為弧形面結構，所述的四根捆綁腰帶的一端分別對稱連接在所述的固定板主體的兩側端邊緣處，位于所述的固定板主體的頂部及底部，所述的多片魔術貼片分別對應設置在所述的四根捆綁腰帶的另一端上，所述的四根捆綁腰帶通過所述的多片魔術貼片連接成環形結構。

上述的骨科醫療用固定板，其中，所述的四根捆綁腰帶上分別對應設有松緊帶，位于所述的四根捆綁腰帶的中部。

上述的骨科醫療用固定板，其中，所述的防水后板的后端面上間隔設有多個撳鈕，位于所述的多條透氣通槽的上方及下方，多個中藥包通過所述的多個撳鈕活動連接在所述的防水后板的后端面上。

上述的骨科醫療用固定板，其中，所述的防水后板的后端面上設有多條橫向和縱向的縫制加強邊，位于所述的多根縱向支撐金屬條及一對橫向支撐金屬條的正后方。

上述的骨科醫療用固定板，其中，所述的防水后板的后端面上設有一對扣接環，位于所述的固定板主體的頂部的一對捆綁腰帶上分別設有扣接環，一對肩帶通過所述的扣接環與所述的固定板主體及一對捆綁腰帶活動連接。

本實用新型能為腰背部的骨頭提供穩定有效的支撐，牢固度高，穿戴舒適，還能配合中草藥的治療。

附圖說明

圖1是本實用新型一種骨科醫療用固定板的主視圖。

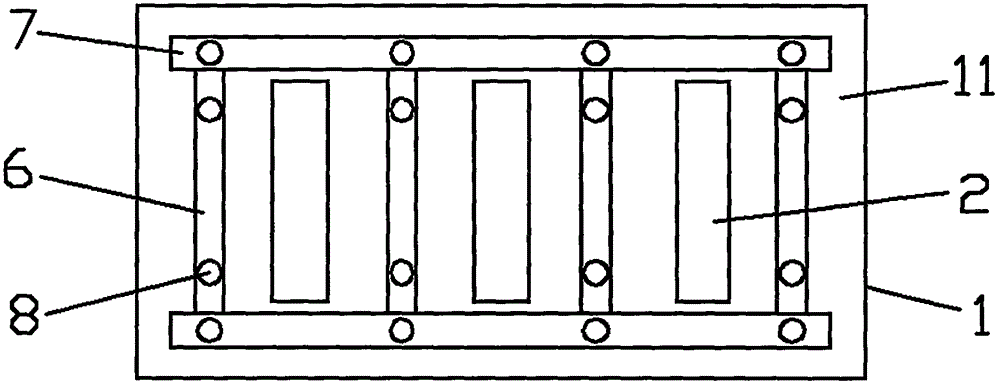

圖2是本實用新型一種骨科醫療用固定板的固定板主體的剖視圖。

圖3是本實用新型一種骨科醫療用固定板的固定板主體的后視圖。

具體實施方式

以下結合附圖進一步說明本實用新型的實施例。

請參見附圖1至附圖3所示，一種骨科醫療用固定板，包括固定板主體1、多條透氣通槽2、一對腰部側包邊3、四根捆綁腰帶4、多片魔術貼片5、多根縱向支撐金屬條6、一對橫向支撐金屬條7及多個固定螺栓8；所述的固定板主體1包括防水后板11、固定包邊12及透氣前板13，所述的防水后板11及透氣前板13為矩形結構，所述的防水后板11的邊緣處通過所述的固定包邊12與所述的透氣前板13的邊緣處縫合連接，構成矩形的中空袋狀結構；所述的多條透氣通槽2分別間隔設置在所述的防水后板11及透氣前板13上，并通過所述的固定包邊12固定，所述的多條透氣通槽2為縱向設置的長條形結構；所述的多根縱向支撐金屬條6分別間隔設置在所述的中空袋狀結構內，所述的多根縱向支撐金屬條6縱向設置，并分別與所述的多條透氣通槽2交錯設置；所述的一對橫向支撐金屬條7分別對稱設置在所述的中空袋狀結構內，所述的一對橫向支撐金屬條7橫向設置在所述的多條透氣通槽2的上方及下方，所述的多根縱向支撐金屬條6及一對橫向支撐金屬條7分別通過所述的多個固定螺栓8固定設置在所述的防水后板11上；所述的一對腰部側包邊3分別對稱設置在所述的固定板主體1的兩側端邊緣處，所述的一對腰部側包邊3為弧形面結構，所述的四根捆綁腰帶4的一端分別對稱連接在所述的固定板主體1的兩側端邊緣處，位于所述的固定板主體1的頂部及底部，所述的多片魔術貼片5分別對應設置在所述的四根捆綁腰帶4的另一端上，所述的四根捆綁腰帶4通過所述的多片魔術貼片5連接成環形結構。

所述的四根捆綁腰帶4上分別對應設有松緊帶9，位于所述的四根捆綁腰帶4的中部，可適應不同腰圍的人使用，松緊帶9位于四根捆綁腰帶4的中部，不會勒緊兩側腰部，使用更舒適。

所述的防水后板11的后端面上間隔設有多個撳鈕10，位于所述的多條透氣通槽2的上方及下方，多個中藥包14通過所述的多個撳鈕10活動連接在所述的防水后板11的后端面上，并分別對應嵌裝在所述的多條透氣通槽2內，可通過中藥提高治療效果。

所述的防水后板11的后端面上設有多條橫向和縱向的縫制加強邊15，位于所述的多根縱向支撐金屬條6及一對橫向支撐金屬條7的正后方，可起到進一步支撐多根縱向支撐金屬條6及一對橫向支撐金屬條7的作用。

所述的防水后板11的后端面上設有一對扣接環16，位于所述的固定板主體1的頂部的一對捆綁腰帶4上分別設有扣接環16，一對肩帶通過所述的扣接環16與所述的固定板主體1及一對捆綁腰帶4活動連接，可用于連接肩帶，便于通過肩膀的力量更穩定的穿戴本實用新型。

使用時，將固定板主體1綁在腰背上，四根捆綁腰帶4通過多片魔術貼片5綁緊在身上固定；通過多個固定螺栓8固定的多根縱向支撐金屬條6、一對橫向支撐金屬條7對骨頭提供有效穩定的支撐，一對腰部側包邊3可包裹和保護腰部兩側，防止受涼，多條透氣通槽2可增加背部的透氣，也便于加裝中藥包14。

在本實用新型的描述中，需要理解的是，術語“邊緣”、“縱向”、“橫向”、“后”、“前”、“內”、“上”、“下方”、“上方”、“兩側”、“頂部”、“底部”、“一端”、“另一端”、“中部”、“后端”、“后方”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型中，除非另有明確的規定和限定，術語“設置”、“嵌裝”、“連接”、“固定”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

綜上所述，本實用新型能為腰背部的骨頭提供穩定有效的支撐，牢固度高，穿戴舒適，還能配合中草藥的治療。

以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構變換，或直接或間接運用附屬在其他相關產品的技術領域，均同理包括在本實用新型的專利保護范圍內。
